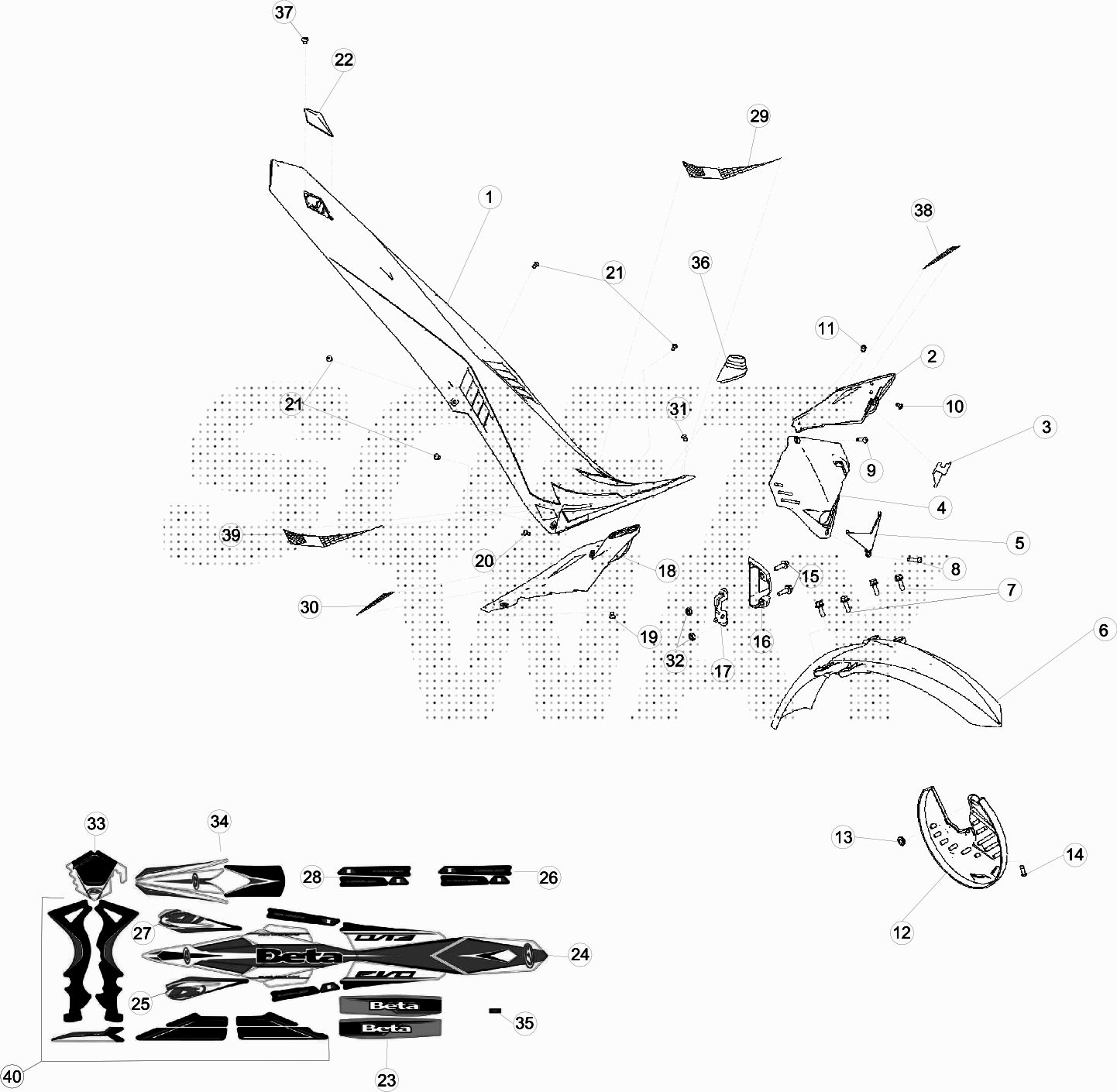

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

BETA > TRIAL EVO 250 4T > 2011

Rif.	Sku	Name	Price	Qty needed
3	007.43.003.10.97	CLIP DISP.SWITCH MAPPATURA-MASTER ROSSO-	2,34 €	1
4	007.43.245.80.11	MASCHERINA EVO -BIANCA-CON DECALCO	45,19 €	1
5	007.43.041.10.00	FANALINO MASCHERINA VTM -TRASPARENTE-	3,83 €	1
6	007.43.011.80.11	PARAFANGO ANT. -BIA/NERO-C/DECALCO	34,39 €	1
7	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
8	31.29886.000	VITE TBCE 5.35 ISO	0,39 €	1
9	31.29875.000	VITE M5.25 ISO ZINC.BIA NCA .9	0,29 €	1
20	31.29810.000	VITE TBCE 5.12 UNI7380 CLASSE10.9	1,16 €	1
19	31.96829.000	VITE TCBEI M5X8 .9 UNI7380 ZDB	0,49 €	1
13	13.55240.000	DISTANZIALE COPRIDISCO ANTERIORE	1,98 €	1
14	31.29860.000	VITE TTLIC 5.16 TESTA	0,50 €	1
15	31.30020.000	VITE TCCE 5.25 UNI	0,31 €	1
16	007.43.051.10.59	PROTEZIONE BOBINA	3,57 €	1
17	007.43.050.10.59	SUPPORTO BOBINA INFERIORE VTM-NERO-	3,20 €	1
31	31.95510.000	VITE 6X12 TBCE CON FLANGIA (10.9)	1,04 €	1
22	15.01823.053	FANALINO POST. REV 3	1,74 €	1
23	007.43.394.00.00	DECALCO EVO -FORCELLONE (COPPIA)-	12,60 €	1
24	007.43.392.00.00	DECALCO EVO -PARAFANGO POST.-	20,80 €	1
25	007.43.395.00.00	DECALCO EVO -FIANCHETTO SX-	3,38 €	1
26	007.43.498.60.00	DECALCO EVO -CILINDRATA-250CC 4T-	2,05 €	1
27	007.43.496.00.00	DECALCO EVO -FIANCHETTO DX-	6,09 €	1
28	007.43.498.70.00	DECALCO EVO -CILINDRATA-300CC 4T-	2,05 €	1
30	007.43.004.00.59	RETE FIANCHETTO SERBATOIO DX NERA	20,52 €	1
32	13.11000.000	DADO 5.5 CH 8	0,50 €	1
33	007.43.493.00.00	DECALCO EVO -MASCHERINA-	15,97 €	1
34	007.43.491.00.00	DECALCO EVO -PARAFANGO ANT.-	7,00 €	1
35	007.43.497.00.00	DECALCO EVO -MAPPATURA-	2,12 €	1
36	007.43.001.00.00	GOMMINO PASSAFILI	6,91 €	1
37	31.22550.000	VITE 2,9.10 TCIC AUTOFILETT.	0,31 €	1
38	007.43.007.10.59	FIANCHETTO SERB. INF. SX -MASTER NERO-	10,81 €	1
40	007.43.499.80.00	DECALCO EVO -TELAIO-	20,80 €	1

To see all drawing, select a model

BETA > TRIAL EVO 250 4T > 2011
