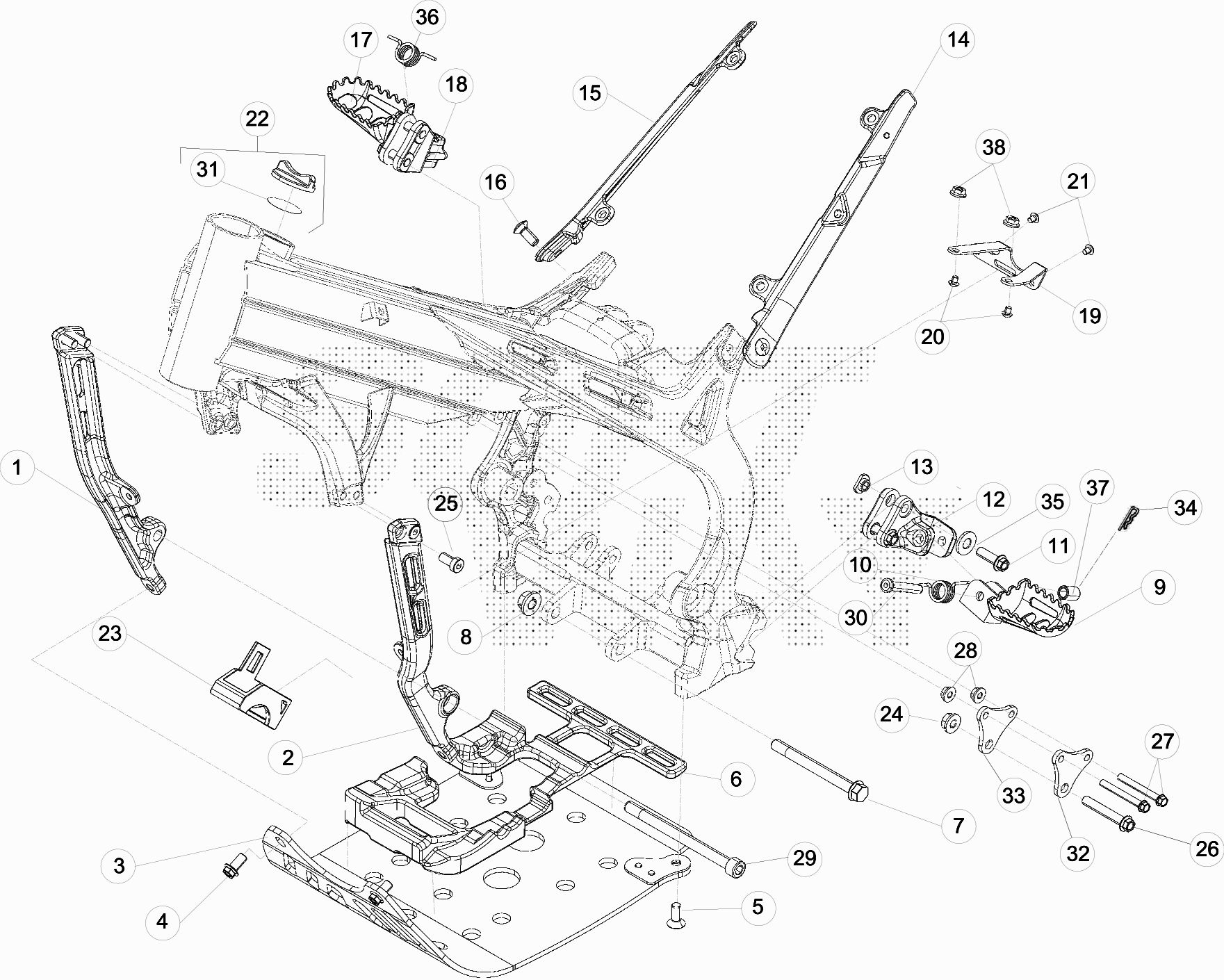

Drawing
Telaio > Accessori Telaio

Valid for:

BETA > TRIAL EVO 250 4T > 2012

BETA > TRIAL EVO 250 4T > 2013

Rif.	Sku	Name	Price	Qty needed
1	008.32.004.80.59	BRACCETTO ANT. DESTRO EVO 4T COMPLETO	67,15 €	1
2	008.32.003.80.59	BRACCETTO ANT. DESTRO EVO 4T COMPLETO	67,15 €	1
3	008.32.140.80.00	PIASTRA SOTTO MOTORE EVO 4T -COMPLETA-	144,13 €	1
4	11.54521.000	BULLONE 8.16 RS C/RONDELLA CH.10	0,70 €	1
5	31.63930.000	VITE TSPCE 8.20	0,76 €	1
6	008.32.041.00.00	GOMMA SOTTO MOTORE	41,41 €	1
7	31.65627.000	VITE SPECIALE M10.100 PASSO 1,25	25,69 €	1
8	13.21050.000	DADO AUTOBLOCCANTE FLANGIATO M10X1,25	2,72 €	1
9	25.32534.000	PEDANA P/PIEDI SX REV 4T	30,04 €	1
10	22.62020.000	MOLLA PEDANA SX TRIAL ED ENDURO	1,60 €	1
11	31.64070.000	VITE FLANGIATA 8X25 CH10	0,76 €	1
12	28.99304.000	SUPP. PEDANA P/PIEDI SX REV 3/REV 4T	50,86 €	1
13	032.32.036.00.00	INSERTO M8	5,19 €	1
16	007.32.032.00.00	VITE SPEC.TSBEI CH 6 M8X20 .9 ZINCATA	0,84 €	1
17	25.32524.000	PEDANA P/PIEDI DX REV 4T	30,04 €	1
18	28.99294.000	SUPP. PEDANA P/PIEDI DX REV 3/REV 4T	50,86 €	1
19	008.32.010.00.05	PIASTRINA REGOLATORE EVO 4T -ZINCATA-	7,84 €	1
20	31.30570.000	VITE TTLIC 6.20 TESTA	0,31 €	1
21	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	1
22	007.32.060.80.59	TAPPO SERB. BENZINA EVO COMPLETO	34,04 €	1
23	008.32.020.00.00	SUPPORTO CENTRALINA EVO 4T	14,03 €	1
24	13.17120.000	DADO M8 FLANGIATO CH.13 (ZIGRINATO)	0,65 €	1
25	31.63881.000	VITE BRUGOLA TCCE 8.16 T.BASSA(DIN )	0,41 €	1
26	11.55920.000	BULLONE 8.60 RS CH	2,72 €	1
27	11.05535.000	BULLONE 6.50 RS CH 8	0,90 €	1
38	13.12550.000	DADO M6.5 FLANGIATO	0,50 €	1
29	007.32.002.00.00	VITE TCCE M10X127	10,88 €	1
30	25.54467.000	PERNO PEDANA POGGIAPIEDI	14,05 €	1
31	10.66680.000	ANELLO OR ,25.33,49.2,62 VITON	2,54 €	1
33	008.32.005.00.00	STAFFA ATTACCO TESTA SX/DX EVO 4T	11,20 €	1
34	12.81993.000	COPIGLIA PEDANA 3X20	0,76 €	1
35	27.49500.000	RONDELLA 8.16	0,31 €	1
36	22.62010.000	MOLLA PEDANA DX TRIAL ED ENDURO	1,60 €	1
37	13.46530.000	DISTANZIALE 8.12.17	1,54 €	1

To see all drawing, select a model

BETA > TRIAL EVO 250 4T > 2012

BETA > TRIAL EVO 250 4T > 2013
