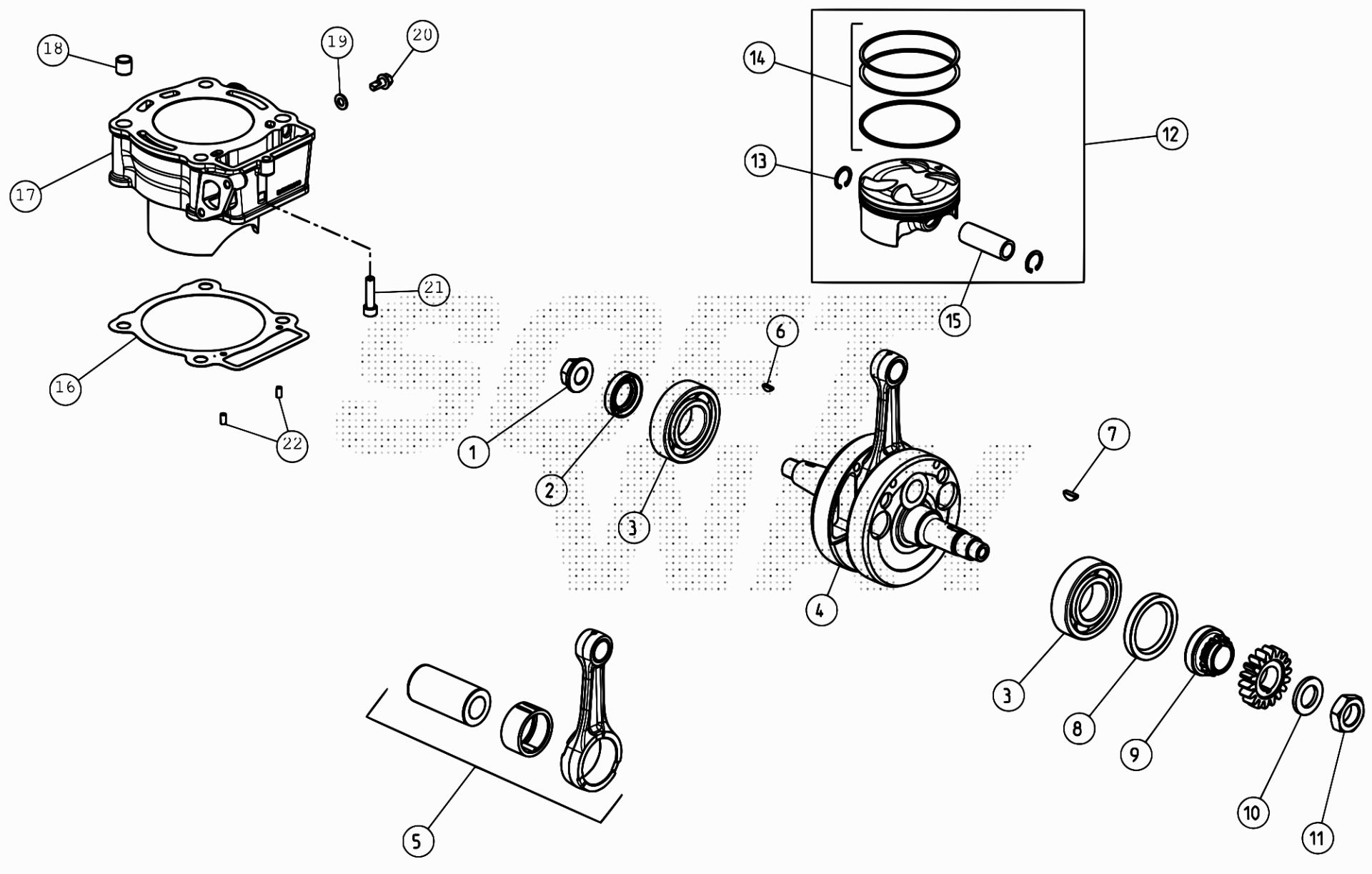

Drawing
Motore > Albero Motore/Pistone/Contralbero

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	13.22090.000	DADO SPECIALE M14 1,5 CH	9,60 €	1
3	C06.01.035.00.00	CUSCINETTO 3TM 6206CJR2CM40	34,50 €	1
4	10.00715.000	ALBERO MOTORE	527,85 €	1
5	11.18125.800	BIELLA COMPLETA	241,73 €	1
6	12.46000.000	CHIAVETTA 3.3,7.9,7	0,81 €	1
7	12.46151.000	CHIAVETTA 4.5 UNI-6606	0,83 €	1
8	10.64681.000	ANELLO PARAOLIO .52.7 BAUMX7	20,06 €	1
9	18.25100.000	INGRANAGGIO DISTRIBUZIONE	48,07 €	1
10	27.72155.000	RONDELLA SPESS. .30.3	1,55 €	1
11	006.03.065.00.00	DADO M18.1,5 H9	6,10 €	1
12	25.86691.800	PISTONE DIAM.77	238,12 €	1
13	28.24910.000	SEEGER J 6	0,90 €	1
14	28.08087.800	SERIE SEGMENTI	60,95 €	1
15	28.94210.000	SPINOTTO DIAM.77	30,65 €	1
16	16.67211.000	GUARNIZIONE CILINDRO	29,55 €	1
18	16.40015.000	GRANO RIFERIMENTO .10	4,53 €	1
19	27.58000.000	RONDELLA SPESS. 6.12.1,0 RAME	0,93 €	1
20	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	1
21	31.38010.000	VITE BRUGOLA TCCE 6.25 UNI	0,56 €	1
22	27.84126.000	RULLINO RC-4X 8	1,70 €	1

To see all drawing, select a model
