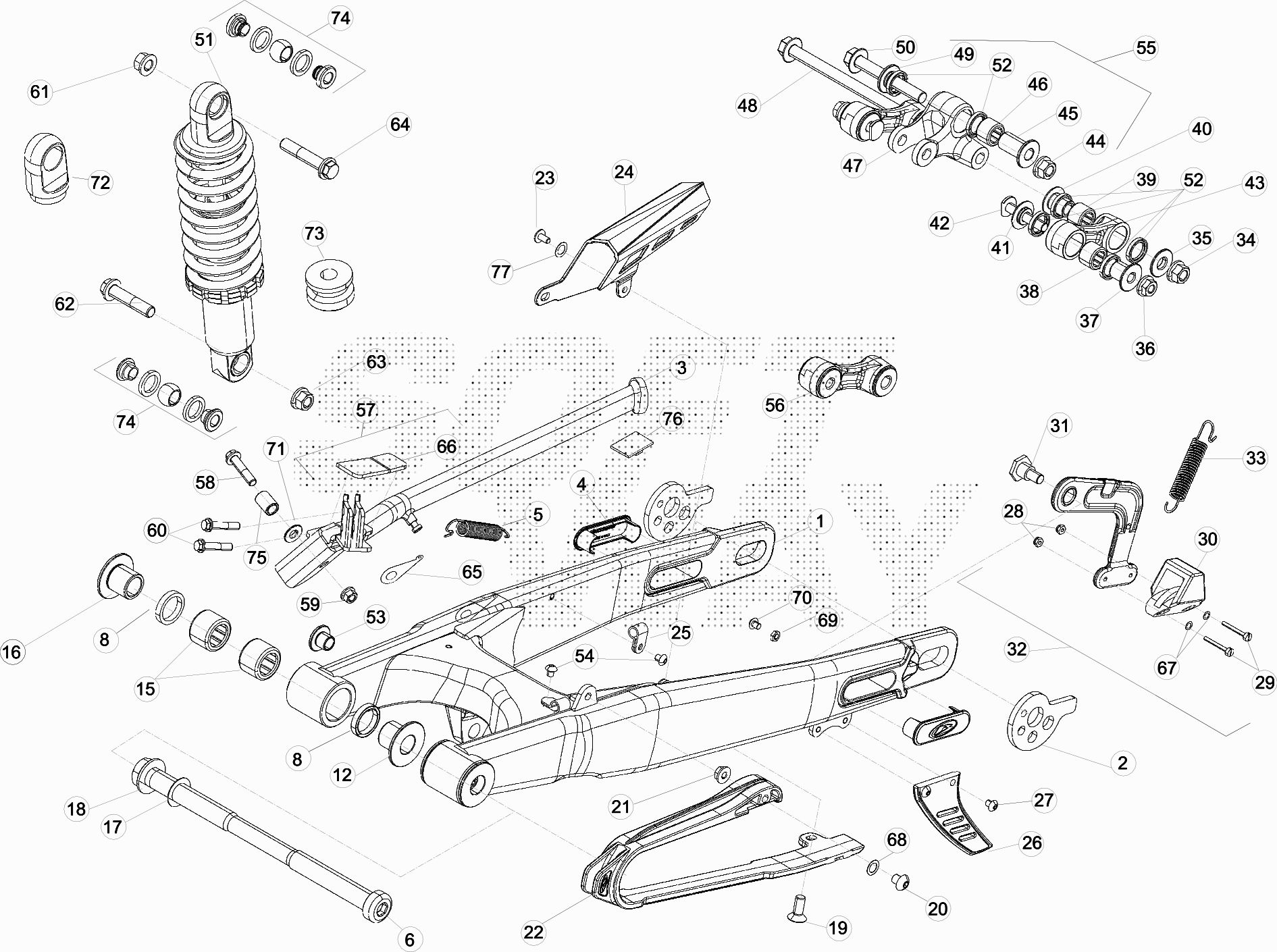

Drawing
Telaio > Forcellone/Sospensione Posteriore

Valid for:

BETA > TRIAL EVO 300 4T > 2009

Rif.	Sku	Name	Price	Qty needed
1	008.33.200.80.04	FORCELLONE EVO 4T -BRILLANT.-COMPL-	600,19 €	1
2	29.11860.000	TENDICATENA TR-34/R	10,05 €	1
3	008.33.060.00.00	CAVALLETTO EVO 4T	40,10 €	1
4	007.33.011.10.59	TAPPO FORCELLONE VTM -MASTER NERO-	2,54 €	1
5	22.47024.000	MOLLA CAVALLETTO REV 3	2,33 €	1
6	008.33.020.00.00	PERNO FORCELLONE EVO 4T	38,11 €	1
8	007.33.010.00.00	PARAPOLVERE INTERNO 22X28X4	8,88 €	1
16	007.33.112.00.00	DISTANZIALE BOCCOLE FORCELLONE 2 VERS.	10,16 €	1
15	11.22980.000	BOCCOLA A RULLI .28.16	4,92 €	1
17	27.67510.000	RONDELLA SPESS. .26.1	0,65 €	1
18	13.29510.000	DADO SPEC.16.1.25 FORCELL.ZERO-92	10,98 €	1
19	31.30500.000	VITE 6.12 TSPCE	0,56 €	1
20	31.45110.000	VITE TBEI 6.35	1,29 €	1
21	13.13020.000	DADO AUTOBLOCCANTE 6 BASSO	0,56 €	1
22	008.33.118.00.00	TASSELLO GUIDACATENA EVO4T	14,87 €	1
23	31.96829.000	VITE TCBEI M5X8 .9 UNI7380 ZDB	0,49 €	1
24	008.33.050.10.59	COPRICATENA EVO 4T NERO	11,90 €	1
25	15.14300.000	FASCETTA FISS.TUBO FRENO POST.	0,90 €	1
26	007.33.051.10.59	PROTEZIONE CORONA VTM NERO	4,60 €	1
27	31.29810.000	VITE TBCE 5.12 UNI7380 CLASSE10.9	1,16 €	1
28	13.10910.000	DADO 4 AUTOBLOCCANTE	0,61 €	1
29	31.26210.000	VITE 4.20 TBCE ISO	1,29 €	1
30	16.22500.000	GOMMA X PATTINO TENDICATENA .25970	15,43 €	1
31	007.33.056.00.00	BULLONE SPECIALE TENDICATENA VTM	5,67 €	1
32	008.33.153.00.00	PATTINO TENDICATENA EVO 4T	23,49 €	1
33	22.81112.000	MOLLA RITORNO X PATTINO T/CATENA	1,89 €	1
63	13.21050.000	DADO AUTOBLOCCANTE FLANGIATO M10X1,25	2,72 €	1
35	007.33.032.00.00	DISTANZIALE D.10 L.4,75	7,78 €	1
36	13.17040.000	DADO AUTOBLOCCANTE FLANGIATO M8X1,25	1,60 €	1
37	007.33.035.00.00	DISTANZIALE D.8 L.18,75	9,22 €	1
39	007.33.038.00.00	ASTUCCIO A RULLI HK 15X21X14 RS	8,54 €	1
40	007.33.034.00.00	DISTANZIALE D.10 L.18,75	9,75 €	1
41	007.33.033.00.00	DISTANZIALE D.8 L.4,75	7,78 €	1
42	007.33.037.00.00	VITE SPECIALE COLLEG. BIELLETTA TELAIO	7,28 €	1
43	007.33.031.00.00	BIELLETTA VTM	18,08 €	1
45	007.33.036.00.00	DISTANZIALE LUNGO (BILANCIERE)	10,32 €	1
46	007.33.039.00.00	ASTUCCIO A RULLI HK 15X21X12	6,11 €	1
55	007.33.030.80.00	BILANCIERE COMPLETO EVO	84,27 €	1
48	11.62080.000	BULLONE .125 1,25 - .9	9,39 €	1
49	007.33.046.00.00	DISTANZIALE CORTO (BILANCIERE)	7,39 €	1
50	11.62070.000	BULLONE .75 1,25(10.9)	8,22 €	1
52	007.33.045.00.00	ANELLO PARAPOLVERE GD 15X21X3	2,12 €	1
53	007.33.009.00.00	BOCCOLA FORCELLONE VTM	11,04 €	1
54	31.30080.000	VITE TTLIC 5.10 TESTA	0,50 €	1
56	007.33.031.80.00	BIELLETTA EVO COMPLETA	78,57 €	1
58	31.64030.000	VITE TBIB 8.30	2,33 €	1
59	13.17010.000	DADO AUTOBLOCCANTE 8 ALTO	0,65 €	1
60	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	1
62	11.62060.000	BULLONE .50 1,25(10.9)FIS.AMM.VTM	8,09 €	1
64	11.62050.000	BULLONE .45 1,25(10.9)FIS.AMM.SUP.INF.	6,31 €	1
65	25.57636.000	PIASTRINA PER MOLLA CAVALLETTO RR 4T	6,38 €	1
66	007.33.065.00.00	GOMMA SUPPORTO CAVALLETTO	1,29 €	1
67	27.34650.000	RONDELLA 4.9	0,10 €	1
68	27.40500.000	ROSETTA PIANA 6.12.1,6 DIN	0,21 €	1
69	13.11000.000	DADO 5.5 CH 8	0,50 €	1
70	31.29820.000	VITE TBCE 5.16	1,29 €	1
71	27.49500.000	RONDELLA 8.16	0,31 €	1
72	007.33.042.00.00	GRUPPO MOZZO AMMORTIZZATORE EVO	71,24 €	1
73	007.33.041.00.00	TAMPONE AMMORTIZZATORE EVO	34,05 €	1
74	007.33.043.00.00	GRUPPO SNODO AMMORTIZZATORE EVO	46,29 €	1
75	13.46300.000	DISTANZIALE CAVALLETTO REV 3	1,45 €	1
76	16.29510.000	GOMMINO BATTUTA	2,49 €	1
77	27.36500.000	RONDELLA 5.15	0,31 €	1

To see all drawing, select a model

BETA > TRIAL EVO 300 4T > 2009
