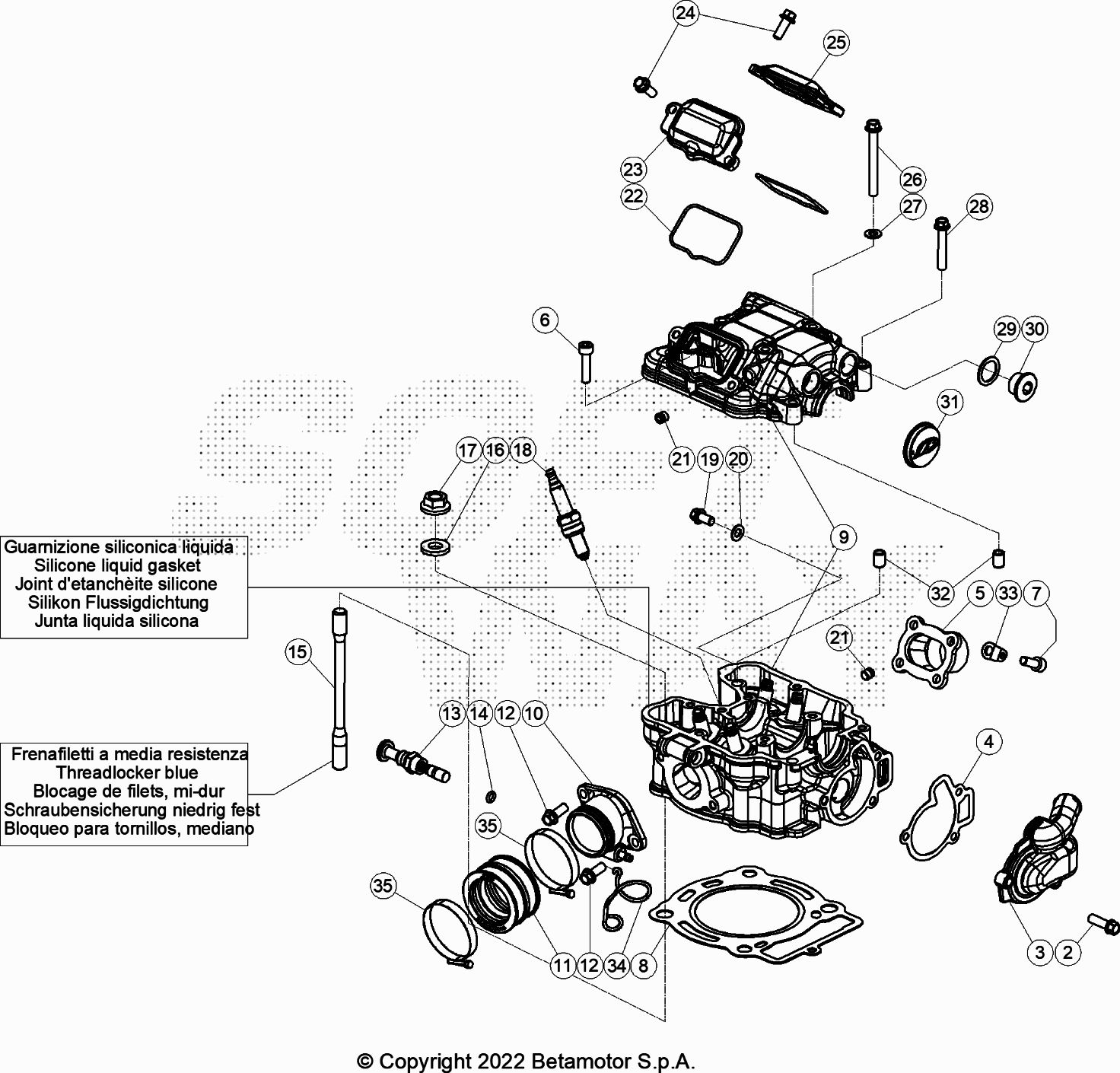

Drawing
Motore > Cilindro/Testa/Distribuzione

Valid for:

BETA > TRIAL EVO 300 4T > 2014

Rif.	Sku	Name	Price	Qty needed
2	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	3
3	12.67932.000	COPERCHIO POMPA ACQUA	35,90 €	1
4	16.74960.000	GUARNIZIONE COPERCHIO POMPA ACQUA	4,48 €	1
5	001.11.130.00.00	BOCCHETTONE SCARICO	68,41 €	1
6	31.38010.000	VITE BRUGOLA TCCE 6.25 UNI	0,56 €	1
7	31.31050.000	VITE BRUGOLA TCCE 6.16	0,56 €	1
8	001.11.115.00.00	GUARNIZIONE TESTA	14,54 €	1
9	12.68952.000	COPERCHIO TESTA E TESTA ACCOPPIATI	573,52 €	1
10	27.23495.800	RACCORDO CARBURATORE COMPLETO	155,76 €	1
11	22.13207.000	MANICOTTO PER RACCORDO CARBURATORE EVO	15,54 €	1
24	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	2
13	31.02150.000	VALVOLA HOT START REV4T	70,89 €	1
14	10.67051.000	ANELLO OR 5,28.1,78 NBR	0,04 €	1
15	25.98450.000	PRIGIONIERO (TESTA/CARTER/CILINDRO)	8,67 €	4
16	27.58505.000	RONDELLA SPESS. .2 X X 3	0,93 €	4
17	13.20210.000	DADO SPEC. .1,25 CH.13	2,26 €	4
18	12.25195.000	CANDELA CR7 EB	6,42 €	1
19	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	1
27	27.58000.000	RONDELLA SPESS. 6.12.1,0 RAME	0,93 €	4
21	29.00320.000	TAPPO OLIO AD ESPANSIONE	2,59 €	2
22	10.66940.000	ANELLO OR ,52 X 1,78 VYTON	3,82 €	2
23	12.68910.059	COPERCHIO REGISTRO VALVOLE ASPIRAZ. NERO	17,20 €	1
25	12.68911.059	COPERCHIO REGISTRO VALVOLE SCARICO NERO	17,20 €	1
26	11.05540.000	BULLONE 6.55 RS CH 8	1,82 €	4
28	11.50355.000	BULLONE 6.35 RS CH 8	0,35 €	4
29	16.53600.000	GUARNIZIONE .22,5.1	0,31 €	2
30	29.10528.000	TAPPO SEDE BILANCIERE	8,22 €	2
31	29.10527.000	TAPPO DISTRIBUZIONE	7,05 €	1
32	16.36300.000	GRANO RIFERIMENTO 8.6	3,70 €	2
33	25.57912.000	PIASTRINA FIS. LEVA PEDALE FRENO	4,16 €	1
34	008.32.030.00.00	FASCETTA PASSAFILI EVO 4T	1,15 €	1
35	15.15360.000	FASCETTA /45	2,33 €	2

To see all drawing, select a model

BETA > TRIAL EVO 300 4T > 2014
