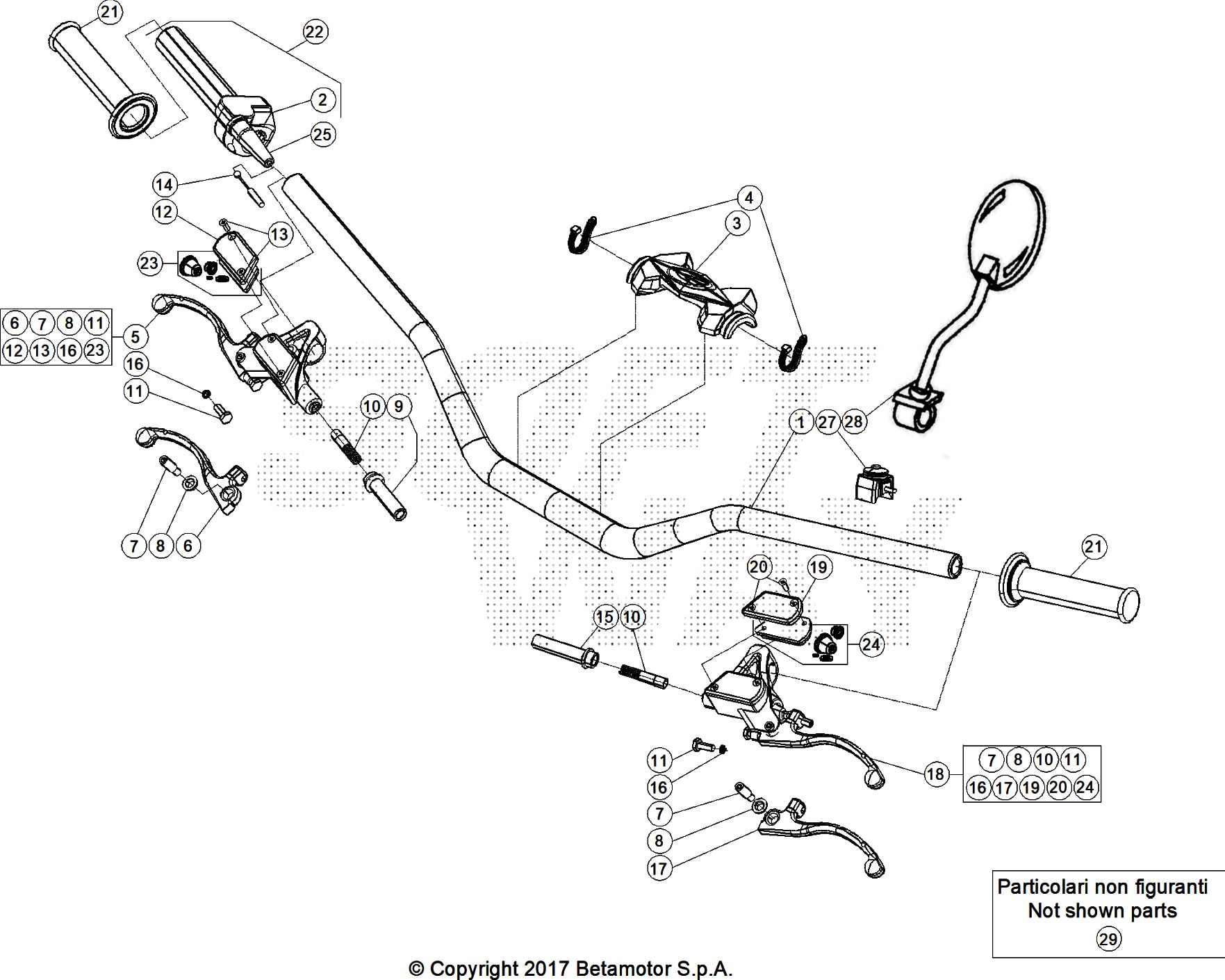

Drawing
Telaio > Comandi/Manubrio

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	22.20465.000	MANUBRIO REV 4T	145,18 €	1
2	008.35.003.00.00	COPERCHIO	2,34 €	1
3	007.35.066.00.00	PROTEZIONE MANUBRIO	16,31 €	1
4	15.13020.000	FASCETTA IN PLASTICA NERA L.100X2,5	0,21 €	2
5	007.36.024.80.00	LEVA FRENO EVO	117,07 €	1
6	007.36.027.00.00	LEVA FRENO	32,59 €	1
7	31.96818.000	VITE SPECIALE LEVA FRENO / FRIZIONE	6,08 €	2
8	11.26465.000	BOCCOLA SPECIALE LEVA FR./FRIZ. REV 3	1,66 €	2
9	29.09123.000	TUBO FRENO ANT.POMPA REV 3	41,68 €	1
10	20.05083.800	KIT PIST. POMPE COMPL. (2102058/2102428)	38,33 €	2
11	31.88601.000	VITE REGISTRO LEVE ANTERIORI REV 3	7,49 €	2
12	12.68107.052	COPERCHIO SERB.OLIO POMPA(007360108 )	10,31 €	1
20	31.23410.052	VITE COP.SERB.OLIO PER (2102428/2102058)	0,39 €	2
14	008.35.000.82.00	CAVO COMANDO GAS	15,75 €	1
15	29.09103.000	TUBO FRIZ.IDRAUL.X POMPA BASSANO	49,43 €	1
16	22.38701.000	MOLLA REGISTRO LEVA FRIZ./FRENO REV 3	3,01 €	2
17	007.35.027.00.00	LEVA FRIZIONE	32,59 €	1
18	007.35.008.80.00	LEVA FRIZIONE EVO	117,07 €	1
19	12.68106.052	COPERCHIO SERB.OLIO POMPA(007350108 )	10,31 €	1
22	008.35.001.80.00	COMANDO GAS EVO 4T	86,56 €	1
23	20.05075.000	KIT SERBATOIO OLIO POMPA .02058	18,08 €	1
24	20.05074.000	KIT SERBATOIO OLIO POMPA .02428	15,97 €	1
25	16.34080.000	GOMMINO PROTEZ.REGISTRO COM.GAS TECHNO	0,76 €	1
27	007.35.057.00.00	INTERRUTTORE MASSA	25,42 €	1
28	007.35.070.00.00	SPECCHIO RETROVISORE VTM + ATTACCO	15,04 €	2
29	18.87010.000	INTERRUTTORE STOP	4,48 €	2

To see all drawing, select a model
