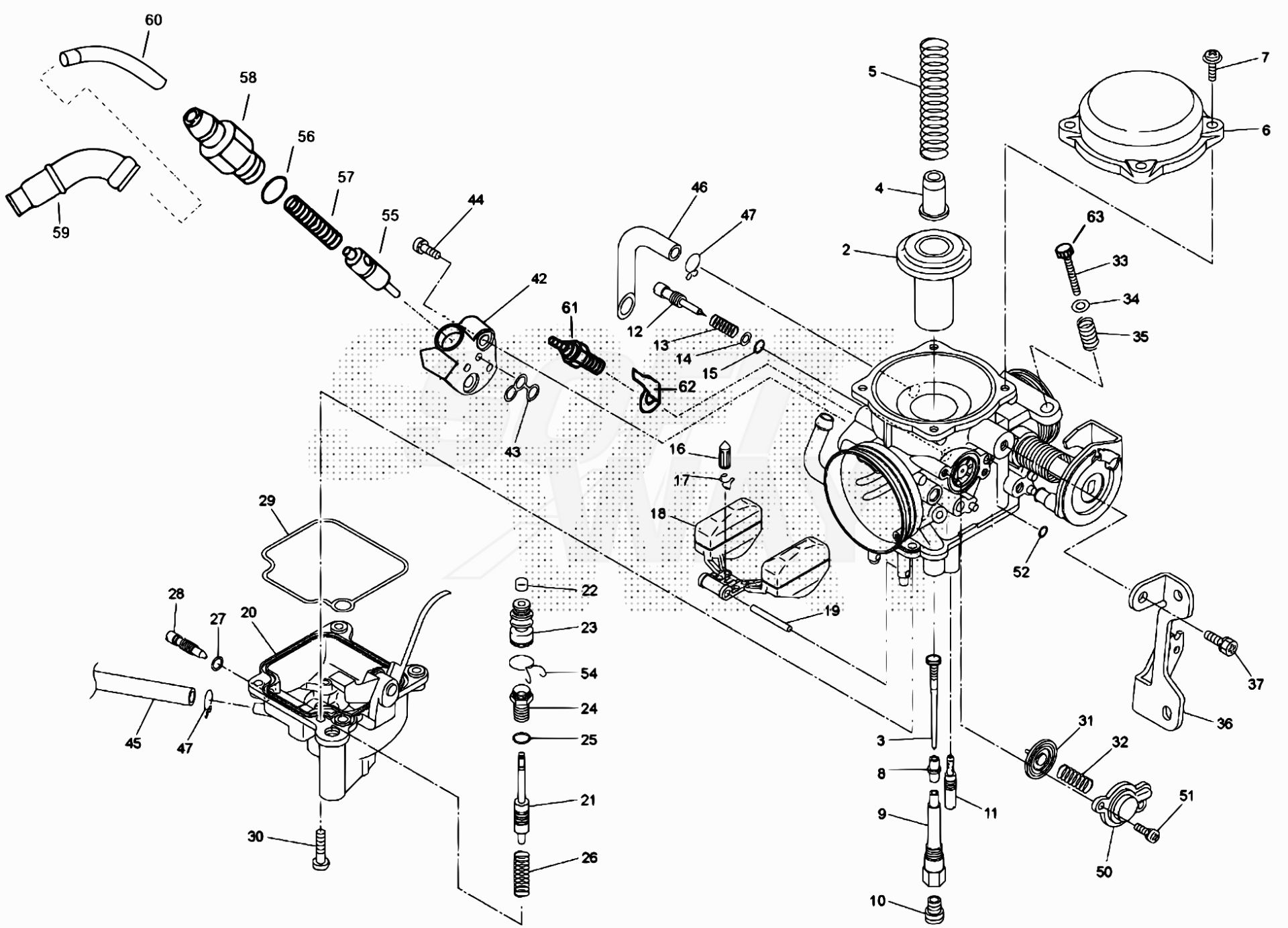

Drawing
Motore > Carburatore

Valid for:

BETA > ENDURO RR 125 LC > 2014

BETA > ENDURO RR 125 LC > 2015

Rif.	Sku	Name	Price	Qty needed
2	021.12.010.00.00	PISTONE COMPLETO CARB. LC	170,97 €	1
4	021.12.012.00.00	SEDE MOLLA CARB. LC	8,74 €	1
6	021.12.014.00.00	COPERCHIO CARB. LC	27,01 €	1
7	021.12.015.00.00	VITE CARB. LC	4,54 €	1
8	021.12.016.00.00	GETTO SPILLO CARB. LC	21,69 €	1
10	021.12.018.00.00	GETTO MASSIMO CARB. LC	10,41 €	1
11	021.12.019.00.00	GETTO MINIMO CARB. LC	13,69 €	1
12	021.12.020.00.00	VITE MINIMO CARB. LC	9,20 €	1
13	021.12.021.00.00	MOLLA CARB. LC	3,88 €	1
16	021.12.024.00.00	VALVOLA A SPILLO CARB. LC	19,76 €	1
17	021.12.025.00.00	ANELLO SEEGER CARB. LC	5,69 €	1
18	021.12.026.00.00	GALLEGGIANTE CARB. LC	82,80 €	1
19	021.12.027.00.00	PERNO PER GALLEGGIANTE CARB. LC	3,44 €	1
20	021.12.028.00.00	CAMERA PER GALLEGGIANTE CARB.125 LC	62,29 €	1
21	021.12.029.00.00	PISTONE CARB. LC	11,35 €	1
22	021.12.030.00.00	COLLARE CARB. LC	4,81 €	1
23	021.12.031.00.00	COPERCHIO IN PLASTICA CARB. LC	14,04 €	1
24	021.12.032.00.00	COLLARE CARB. LC	10,47 €	1
25	021.12.033.00.00	ANELLO OR CARB. LC	3,48 €	1
26	021.12.034.00.00	MOLLA CARB. LC	3,53 €	1
27	021.12.035.00.00	ANELLO OR CARB. LC	3,79 €	1
29	021.12.037.00.00	GUARNIZIONE CAMERA GALLEG. CARB.125 LC	10,97 €	1
30	021.12.038.00.00	VITE CARB.125 LC	6,03 €	1
31	021.12.039.00.00	MENBRANA CARB.125 LC	19,18 €	1
32	021.12.040.00.00	MOLLA CARB. LC	6,21 €	1
33	021.12.041.00.00	VITE ARRESTO CARB. LC	8,76 €	1
34	021.12.042.00.00	RONDELLA CARB. LC	3,00 €	1
35	021.12.043.00.00	MOLLA CARB. LC	4,54 €	1
36	021.12.044.00.00	PIASTRA FISSAGGIO CARB. LC	15,93 €	1
42	021.12.046.00.00	CORPO TRASMISIONE STARTER CARB. LC	23,55 €	1
43	021.12.047.00.00	ANELLO OR CARB. LC	4,54 €	1
44	021.12.048.00.00	VITE CON RONDELLA CARB. LC	3,44 €	1
45	021.12.049.00.00	TUBO IN PLASTICA CARB. LC	4,89 €	1
46	021.12.050.00.00	TUBO IN PLASTICA CARB. LC	4,89 €	1
47	021.12.051.00.00	ANELLO STRINGITUBO CARB. LC	3,39 €	1
50	021.12.052.00.00	COPERCHIO CARB. LC	10,43 €	1
51	021.12.053.00.00	VITE CON RONDELLA CARB. LC	3,00 €	1
52	021.12.054.00.00	ANELLO OR CARB. LC	3,55 €	1
54	021.12.055.00.00	ANELLO STRINGITUBO CARB. LC	4,99 €	1
55	021.12.056.00.00	VALVOLA AVVIAMENTO COMP. CARB. LC	16,81 €	1
56	021.12.057.00.00	ANELLO OR CARB. LC	9,48 €	1
57	021.12.058.00.00	MOLLA CARB. LC	16,21 €	1
58	021.12.059.00.00	SUPPORTO TRASMISSIONE CARB. LC	11,09 €	1
60	021.12.061.00.00	GUIDA TRASMISSIONE CARB. LC	12,02 €	1
61	021.12.062.00.00	RISCALDATORE CARB. LC	49,74 €	1
62	021.12.063.00.00	TERMINALE RISCALDATORE CARB. LC	8,98 €	1
