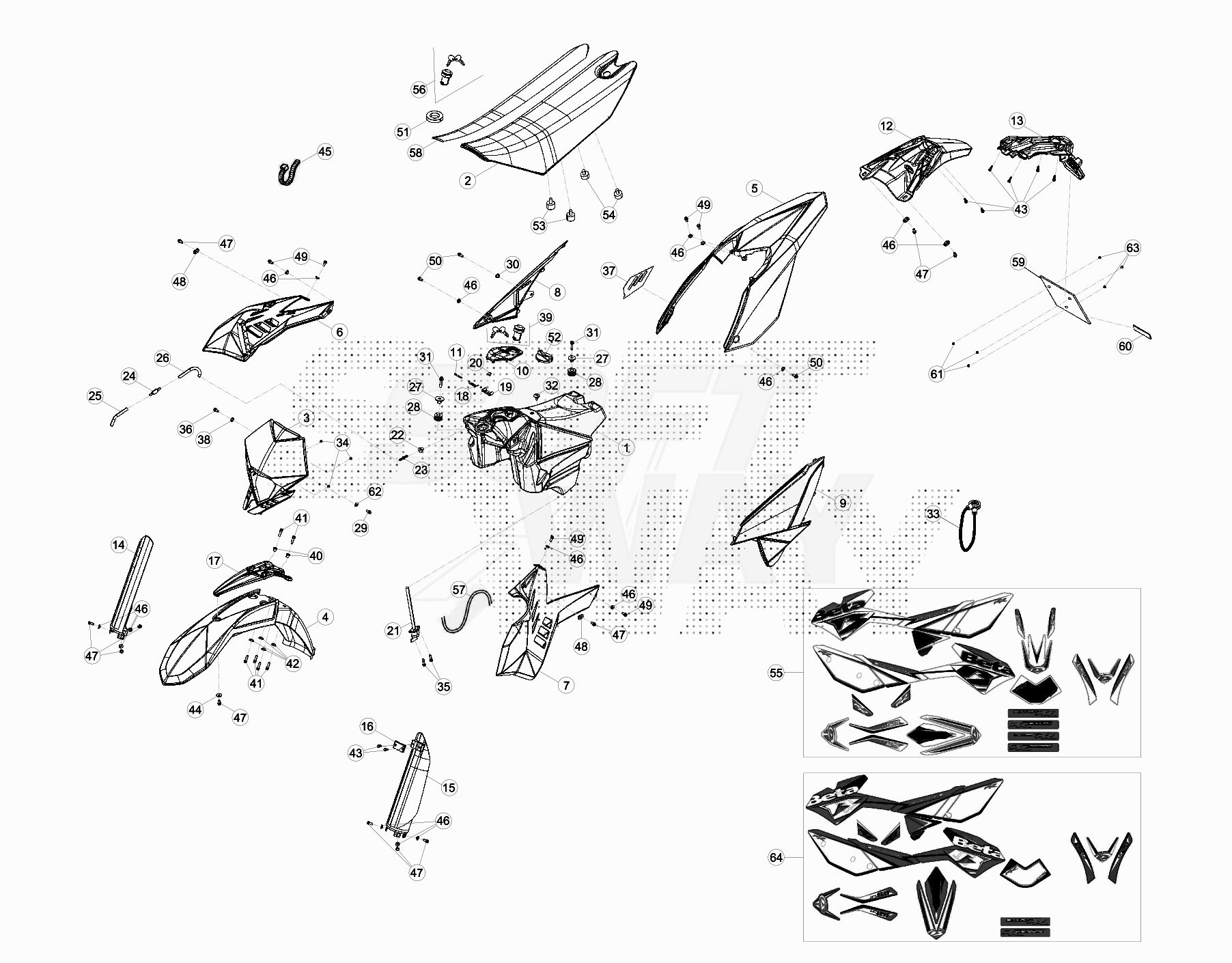

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

BETA > ENDURO RR 125 LC > 2014

BETA > ENDURO RR 125 LC > 2015

Rif.	Sku	Name	Price	Qty needed
1	021.43.000.10.59	SERBATOIO BENZINA VEM125 NERO	128,26 €	1
2	021.43.014.00.00	SELLA	154,32 €	1
3	020.43.050.10.51	MASCHERINA FARO RR -BIANCA-	18,90 €	1
3	020.43.050.10.52	MASCHERINA FARO NERO	18,90 €	1
4	024.43.014.10.51	PARAFANGO ANTERIORE WHITE RR	18,26 €	1
4	024.43.014.10.97	PARAFANGO ANTERIORE RED RR	18,26 €	1
5	020.43.030.10.51	PARAFANGO POST. RR4T BIANCO	41,60 €	1
5	020.43.030.10.97	PARAFANGO POST. RR4T ROSSO	44,79 €	1
6	021.43.010.10.51	FIANCHETTO SERB.DX RR4T 125CC-BIANCO-	18,57 €	1
6	021.43.010.10.97	FIANCHETTO SERB.DX RR4T 125CC-ROSSO-	18,57 €	1
7	021.43.011.10.51	FIANCHETTO SERB.SX RR4T 125CCBIANCO	18,57 €	1
7	021.43.011.10.97	FIANCHETTO SERB.SX RR4T 125CCROSSO	18,57 €	1
8	021.43.133.10.59	FIANCATA DX SCAT.FILTRO RR4T 125CCNERO	18,48 €	1
9	020.43.032.10.59	FIANCATA SX SCAT.FILTRO RR4T NERO	29,72 €	1
10	021.43.001.10.59	SPORTELLO BLACK RR	4,47 €	1
11	021.43.003.00.00	PERNO SPORTELLO TAPPO SERB.3X30 ZINC.BIA	1,70 €	1
12	036.43.006.10.59	PORTATARGA -NERO-	31,44 €	1
13	020.43.034.10.59	PORTATARGA	30,63 €	1
14	016.34.010.10.59	PROTEZIONE STELO DESTRA	11,90 €	1
16	25.91330.197	CAVALLOTTO RED RR	0,28 €	1
17	021.43.096.00.59	SUPPORTO PARAFANGO ANTERIORE	12,27 €	1
18	021.43.004.00.00	MOLLA SPORTELLO TAPPO SERB. VEM125	6,01 €	1
19	021.43.002.00.00	STAFFA SPORTELLO TAPPO SERBATOIO VEM125	11,60 €	1
20	31.29827.059	VITE 5.8 TBCEI FLANG. ZINC. NERO	0,45 €	1
22	16.33785.000	GOMMINO SFIATO SERBATOIO	1,59 €	1
23	27.11320.000	RACCORDO X CUFFIA OLIO TEMPO/96 / RR	0,31 €	1
24	031.43.005.00.00	VALVOLA SFIATO SERBATOIO	6,94 €	1
25	021.43.006.00.00	TUBO SERBATOIO- VALV.SFIATO RR4T LC	3,46 €	1
26	021.43.007.00.00	TUBO VALV.SFIATO-RACCORDO RR4T LC	4,95 €	1
27	020.43.002.00.00	DISTANZIALE SERBATOIO BENZINAANTERIORE	5,27 €	1
28	032.37.013.00.00	SILENT BLOCK	3,65 €	1
36	31.30035.000	VITE 6.16 TBCE CON FLANGIA (10.9)	0,66 €	1
40	13.62000.000	DISTANZIALE DISCO	1,98 €	1
31	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	1
32	31.89010.000	VITE SPEC. BLOCC. SELLA RR	2,62 €	1
33	021.43.025.00.00	CAVO PER CASCO VEM125	10,89 €	1
34	31.26190.000	VITE 4.12 TCIC UNI	0,04 €	1
35	31.29910.000	VITE BRUGOLA 5.12	0,56 €	1
37	020.43.035.00.00	PROTEZ. CALORE FIANC.P/NUM.DXRR4T	3,39 €	1
62	014.43.041.00.00	DISTANZIALE FISSAGGIO MASC.	8,22 €	1
39	021.40.040.80.00	COMMUTATORE CON CHIAVI E B/STERZO VEM125	57,67 €	1
50	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
44	27.42000.000	RONDELLA 6.18	0,31 €	1
43	31.79960.000	VITE AUTOFILETTANTE PLASTICA 6X15	0,35 €	1
45	15.14264.000	FASCETTA PLAST	0,76 €	1
46	13.54820.000	DISTANZIALE 6,5/9,0/13,5 . 4,8	1,28 €	1
49	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	1
48	020.43.012.00.00	DISTANZIALE OVALE FIANCATE SERBATOIO	3,77 €	1
51	021.43.024.00.05	BOCCOLA SERRATURA SELLA	4,78 €	1
52	29.10511.059	TAPPO SERBATOIO BENZINA	5,44 €	1
53	021.43.027.00.00	TAMPONE SELLA H.17 RR/MOTARD 4T LC	4,95 €	1
54	021.43.026.00.00	TAMPONE SELLA H.13 RR/MOTARD 4T LC	4,95 €	1
55	021.43.134.82.00	KIT DECALCO COMPLETO -BIANCO-	93,27 €	1
56	021.40.041.82.00	SERRATURA	28,63 €	1
57	021.43.012.00.00	TUBO SERB.BENZ.-CARBURATORE RR4T 125LC	18,20 €	1
58	021.43.021.00.97	COPERTINA SELLA RR/ MOTARD 4T125 LC	46,21 €	1
59	018.43.010.10.59	SUPPORTO TARGA	4,40 €	1
60	12.33086.000	CATADIOTTRO POSTERIORE RR 4T	3,72 €	1
61	13.11000.000	DADO 5.5 CH 8	0,50 €	1
63	31.29850.000	VITE TTLIC 5.12 TESTA	0,50 €	1
64	021.43.135.82.00	KIT DECALCO COMPLETO -ROSSO-	93,27 €	1

To see all drawing, select a model

BETA > ENDURO RR 125 LC > 2014

BETA > ENDURO RR 125 LC > 2015
