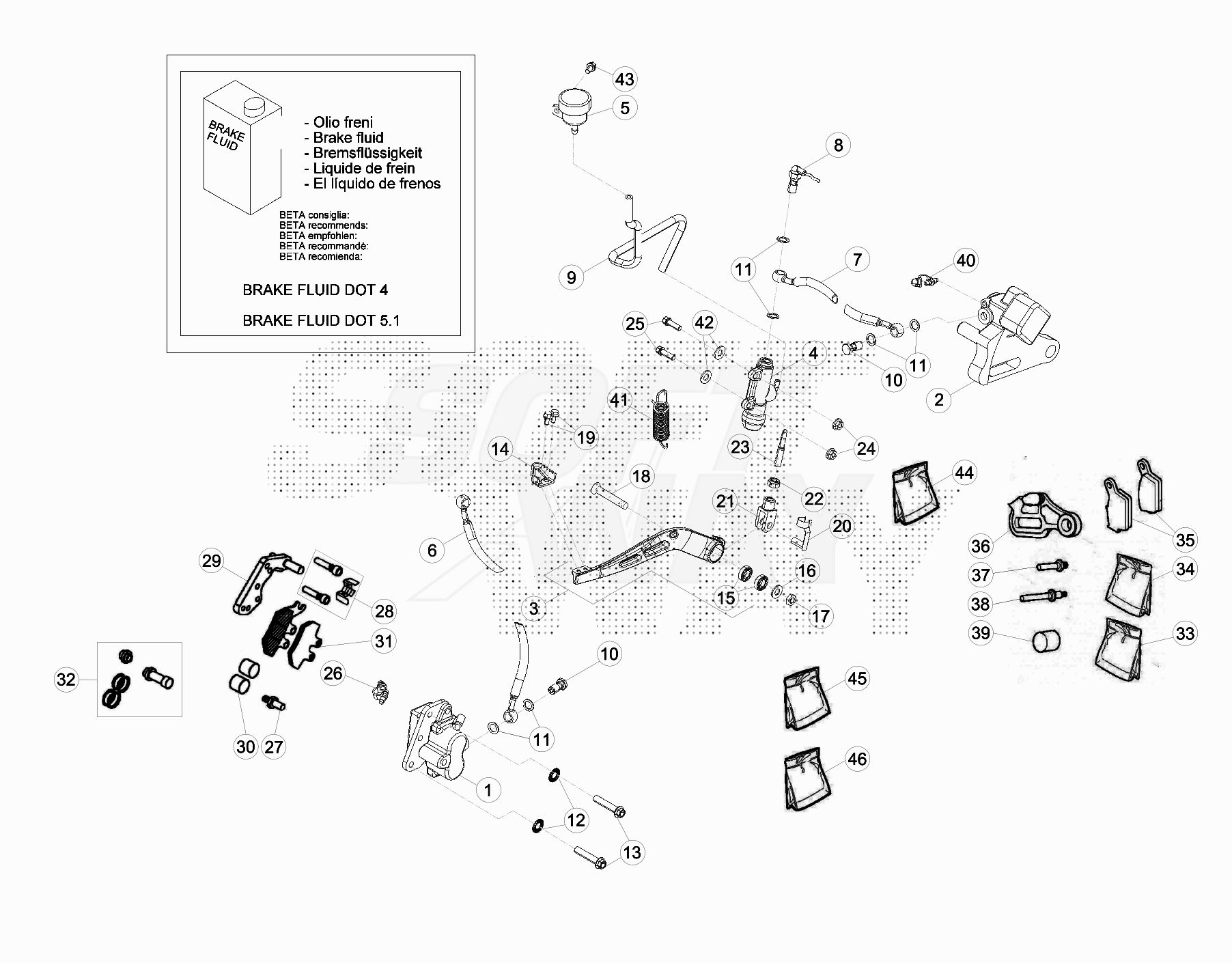

Drawing
Telaio > Freni

Valid for:

BETA > ENDURO RR 125 LC > 2016

Rif.	Sku	Name	Price	Qty needed
1	014.36.030.00.09	PINZA FRENO ANTERIORE	142,07 €	1
2	25.03073.009	PINZA FRENO POSTERIORE	163,47 €	1
3	020.36.001.80.00	PEDALE FRENO RR 4T -COMPLETO-	63,11 €	1
4	25.91177.009	POMPA FRENO POSTERIORE	57,75 €	1
5	28.05100.000	SERBATOIO OLIO FRENI TRIAL/ENDURO	7,14 €	1
6	021.36.002.00.00	TUBO FRENO ANT. VEM125	69,83 €	1
7	021.36.030.00.00	TUBO FRENO POST. VEM125	50,19 €	1
8	18.89622.000	INTERRUT.STOP PRES.90°M10X1 CON CABLAG.	19,61 €	1
9	021.36.035.00.00	TUBO SERBATOIO-P/FRENO POST. RR4T LC	8,34 €	1
10	11.65053.000	BULLONE FORATO M10X125 TUBO FRENO RR 4T	2,57 €	1
11	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	1
12	27.56055.000	RONDELLA 8.13 ZIGRINATA	0,45 €	1
13	11.55510.000	BULLONE 8.40 RS CH	1,96 €	1
14	22.90053.000	MOZZETTO CON PEDANA	3,61 €	1
15	12.93388.000	CUSCINETTO 8.22.7	9,60 €	1
16	27.49500.000	RONDELLA 8.16	0,31 €	1
17	13.17020.000	DADO AUTOBLOCCANTE 8 BASSO	0,85 €	1
18	31.63985.000	VITE TSPCE 8.50 CL .9	2,92 €	1
19	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	1
20	021.36.034.00.00	STAFFA BLOC.FORCELLA ASTA P.FRENO VEM125	2,04 €	1
21	021.36.033.00.00	FORCELLA ASTA POMPA FRENO VEM125	3,98 €	1
22	13.16000.000	DADO 8.6 CH	0,56 €	1
23	021.36.032.00.00	ASTA POMPA FRENO VEM125	5,45 €	1
24	13.13020.000	DADO AUTOBLOCCANTE 6 BASSO	0,56 €	1
25	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	1
40	31.96801.000	VITE SPURGO X PINZA .03049/73/80/87	7,12 €	1
37	25.41854.000	PERNO ANCOR.D 8 PINZA 2503049/67/73/87	3,75 €	1
28	20.08271.000	KIT RICAMBI PINZA/VITI REGGI PAST.MOLLA	17,93 €	1
29	021.36.037.00.00	STAFFA PINZA FRENO ANT. RR4T LC	49,76 €	1
30	25.69444.000	PISTONCINO D.25 PINZA .03087	16,49 €	1
32	20.08269.000	KIT RICAMBI PINZA FRENO .03087	19,75 €	1
33	20.08272.000	KIT RICAMBI PINZA FRENO .03067/73	15,85 €	1
34	20.08273.000	KIT RICAMBI PINZA(PERNI-GRANO)2503073/67	25,00 €	1
35	25.25345.000	PASTIGLIE PER PINZA .03067/73	41,94 €	1
36	28.98121.000	SUPPORTO PINZA FRENO .03073	60,80 €	1
38	25.41856.000	PERNO ANCORAGGIO D 9 PINZA .03067/73	10,41 €	1
39	25.69459.000	PISTONCINO D.30 X PINZA .03067/73	24,83 €	1
41	021.36.031.00.00	MOLLA RITORNO PED. FRENO VEM125	2,16 €	1
42	27.40500.000	ROSETTA PIANA 6.12.1,6 DIN	0,21 €	1
43	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	1
44	25.69456.000	PISTONCINO COMPL. POMPA 2591175/2591186	28,63 €	1
45	20.02707.000	KIT GUARNIZIONI X POMPA IDR.POST.2591175	11,76 €	1
46	20.08268.000	KIT RICAMBI POMPA FRENO .91186	5,60 €	1

To see all drawing, select a model

BETA > ENDURO RR 125 LC > 2016
