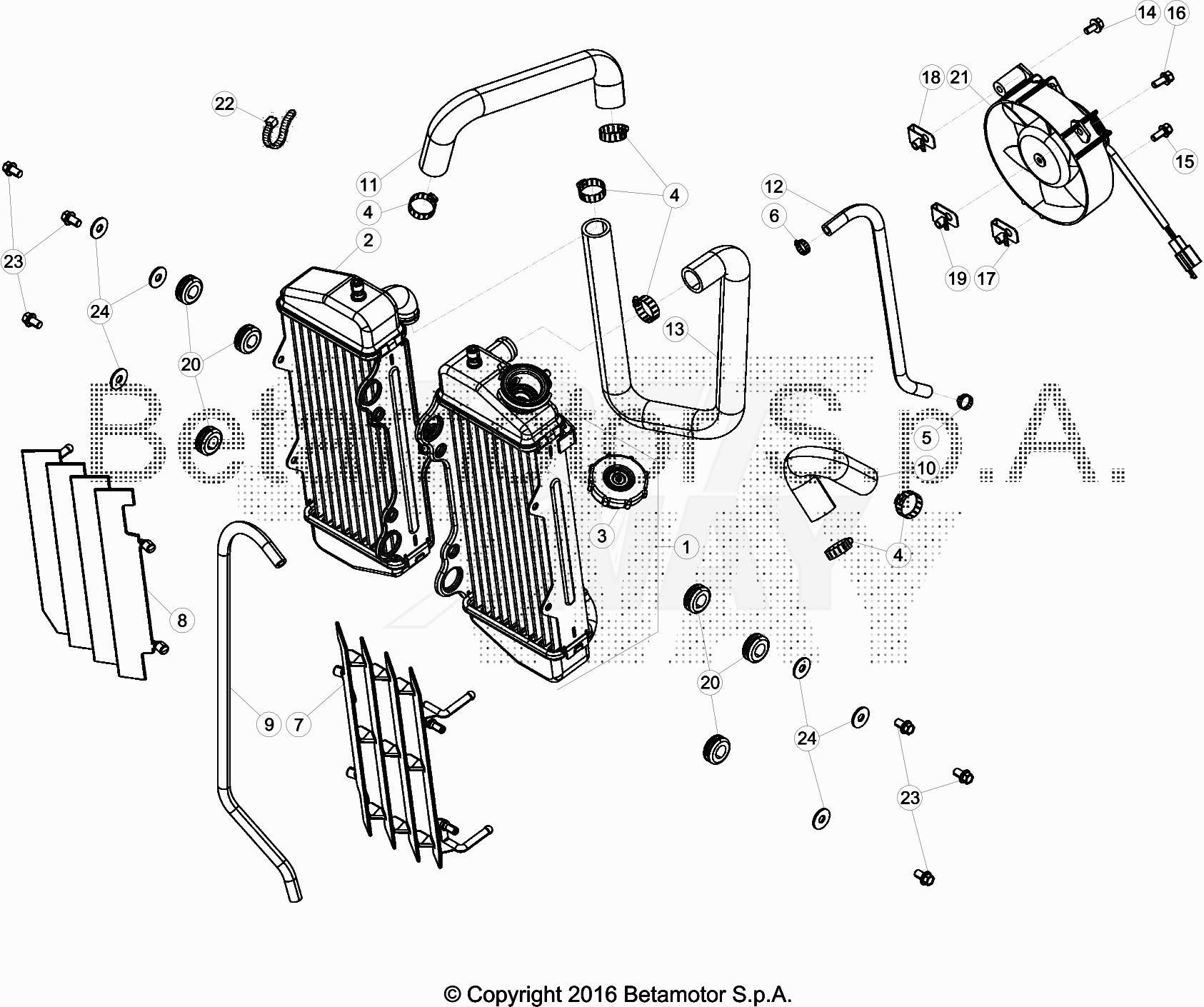

Drawing
Telaio > Sistema Di Raffreddamento

Valid for:

Rif.	Sku	Name	Price	Qty needed
3	021.39.020.00.00	TAPPO RADIATORE RR/MOTARD 4T LC	14,59 €	1
4	15.15240.000	FASCETTA /27	2,78 €	1
5	10.67420.000	ANELLO STRINGITUBO BENZINA CE8	0,45 €	1
6	10.67460.000	ANELLO STRINGITUBO CE	0,90 €	1
7	021.39.011.10.59	GRIGLIA RADIATORE SX VEM125	3,90 €	1
8	021.39.010.10.59	GRIGLIA RADIATORE DX VEM125	3,90 €	1
9	021.39.006.00.00	TUBO SFIATO RADIATORE SX RR4T125 LC	9,00 €	1
10	021.39.004.00.00	TUBO USCITA RAD.SX - POMPA	4,76 €	1
11	021.39.008.00.00	TUBO TERMOSTATO - RADIATORE DX	7,87 €	1
12	021.39.009.00.00	TUBO RIC.POMPA-RADIATORE SX RR4T LC	3,45 €	1
13	021.39.003.00.00	TUBO "U" USCITA RAD.DX - INGRESSO RAD.SX	13,54 €	1
14	31.29885.000	VITE TTLIC 5.35 TESTA	0,17 €	1
16	31.29850.000	VITE TTLIC 5.12 TESTA	0,50 €	1
19	25.58065.000	PIASTRINA M5 "TEKNOFIX ART. PM0531P"	0,22 €	1
20	28.92101.000	SILENT-BLOCK ROSSO -RES. CALORE-	4,47 €	1
21	021.39.002.00.00	ELETTROVENTOLA VEM125	96,06 €	1
22	15.14264.000	FASCETTA PLAST	0,76 €	1
23	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	1
24	27.42000.000	RONDELLA 6.18	0,31 €	1

To see all drawing, select a model
