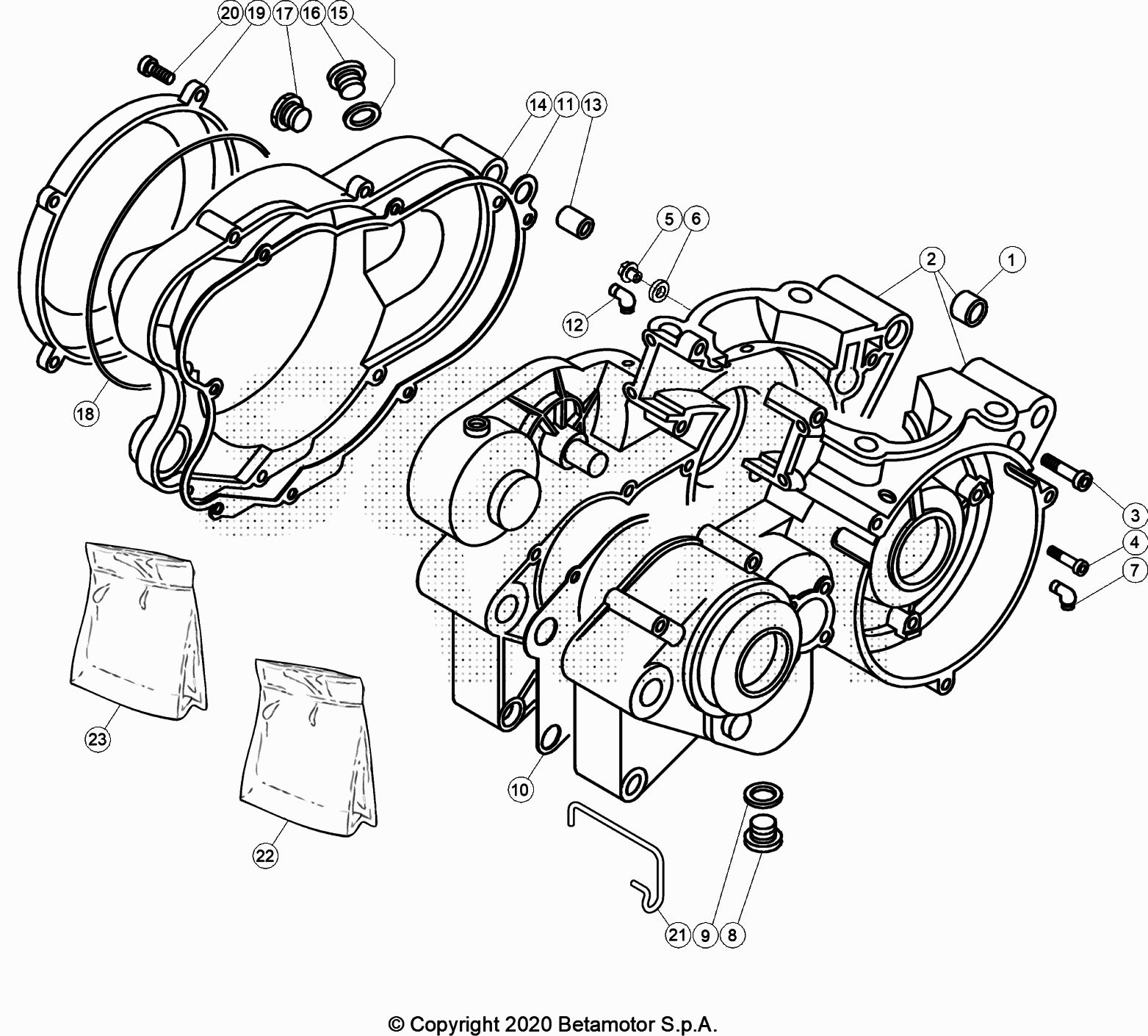

Drawing
Motore > Basamento

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	16.41500.000	GRANO RIFERIMENTO ,5.13.13	3,66 €	2
2	007.01.516.80.52	CARTER MOTORE BLACK EVO 2T FACTORY	707,88 €	1
3	31.59010.000	VITE BRUGOLA TCCE 6.50	0,76 €	11
4	31.29910.000	VITE BRUGOLA 5.12	0,56 €	3
5	007.01.007.00.00	TAPPO M6X6,5	3,75 €	1
6	007.01.006.00.00	RONDELLA 6.2X12X3	3,75 €	1
12	27.23470.000	RACCORDO PER SFIATO RK6 / RR	1,50 €	1
8	29.00451.000	TAPPO C/CALAMITA SCARICO OLIO4T	10,38 €	1
15	16.53600.000	GUARNIZIONE .22,5.1	0,31 €	1
10	007.01.350.00.00	GUARNIZIONE CARTER EVO 2T	4,25 €	1
11	16.71681.000	GUARNIZIONE COP.FRIZ.INT.REV 3	13,38 €	1
13	16.37010.000	GRANO RIFERIMENTO 9.15	2,62 €	2
14	12.62664.052	COPERCHIO FRIZ. INT. EVO -NERO-	74,52 €	1
17	29.10030.000	TAPPO INDICATORE OLIO	5,05 €	1
18	10.67340.000	ANELLO OR COP.FRIZ.EST.TECHNO	3,33 €	1
20	31.34510.000	VITE BRUGOLA TCCE 6.20	0,61 €	7
21	25.24584.000	PASSACAVO TUBI SFIATO MOTORE REV 4T	2,72 €	1
22	007.45.626.82.00	SERIE GUARNIZIONI EVO 2T 250CC	73,05 €	1
23	007.45.642.82.00	KIT ANELLI TENUTA	50,76 €	1

To see all drawing, select a model
