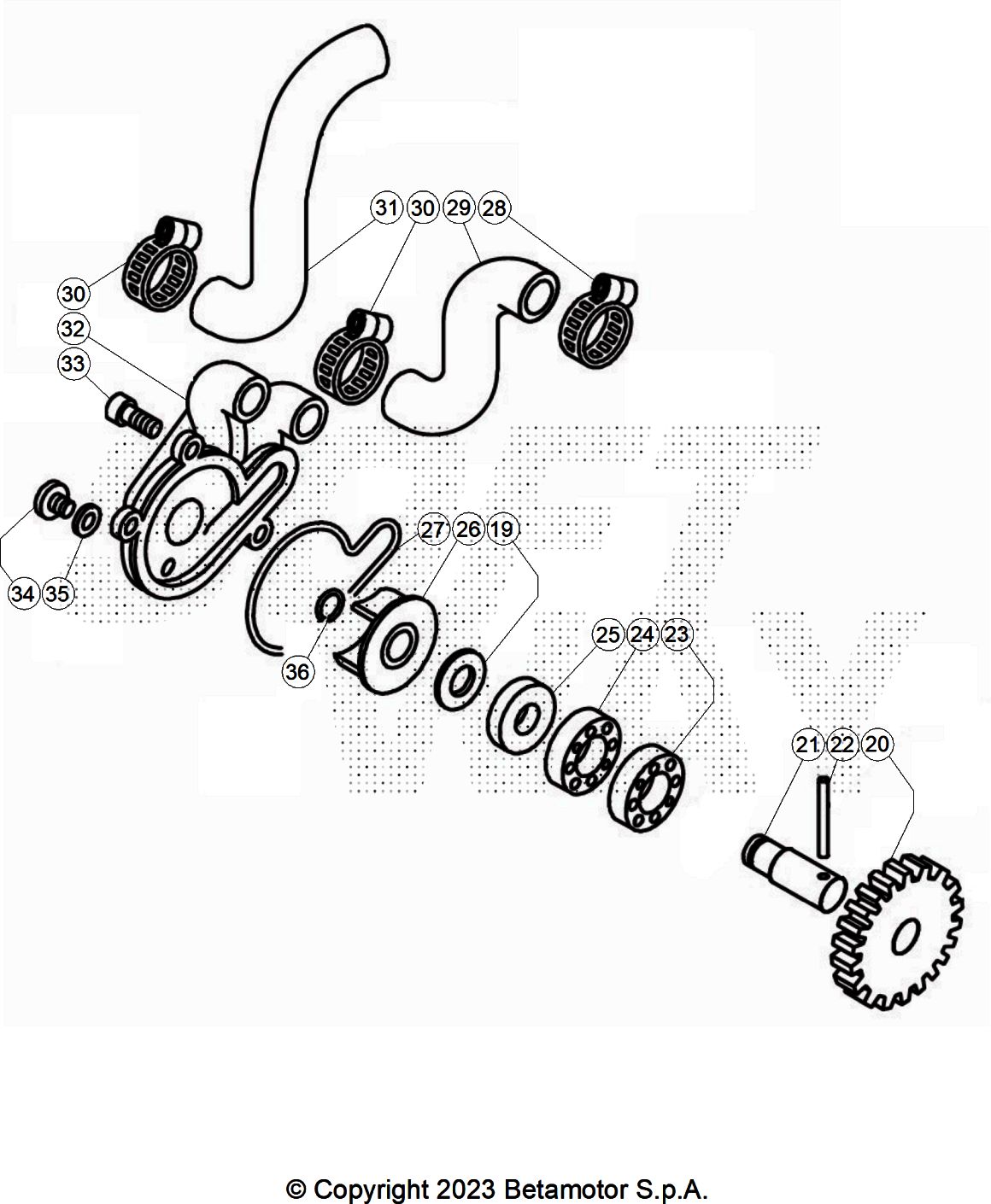

Drawing
Motore > Pompa Acqua/Comando Valvola Scarico

Valid for:

Rif.	Sku	Name	Price	Qty needed
19	007.09.010.00.00	RONDELLA INOX POMPA ACQUA EVO2T	0,46 €	1
20	007.09.021.00.00	INGRANAGGIO POMPA ACQUA	5,29 €	1
21	10.27740.000	ALBERO X POMPA ACQUA TECHNO/98	9,75 €	1
22	27.84100.000	RULLINO 2.21,8	0,50 €	1
23	12.93420.000	CUSCINETTO .22.6	13,20 €	1
24	12.93410.000	CUSCINETTO .22.6 2RS1	22,55 €	1
25	10.44610.000	ANELLO PARAOLIO .18.4 M/INOX	2,83 €	1
26	31.21840.000	VENTOLA POMPA ACQUA TECHNO	7,63 €	1
27	10.67360.000	ANELLO OR COP.POMPA ACQUA TECHNO	2,49 €	1
28	15.15230.000	FASCETTA /25	2,78 €	1
29	007.39.021.00.53	TUBO POMPA ACQUA RED EVO 2T	16,80 €	1
30	020.39.008.00.00	FASCETTA AUTOAGGRAPPANTE	4,29 €	2
31	007.39.022.00.53	TUBO POMPA ACQUA RED EVO 2T	21,47 €	1
32	12.67931.052	COPERCHIO POMPA ACQUA EVO -NERO-	31,27 €	1
33	31.30000.000	VITE BRUGOLA 5.16 TCCE UNI DIN	0,56 €	2
34	31.30490.051	VITE TTLIC 6.8 TESTA Z.B.	0,31 €	1
35	16.47500.000	GUARNIZIONE 6.12.1,5	0,31 €	1
36	28.22660.000	SEEGER 9E	0,31 €	1

To see all drawing, select a model
