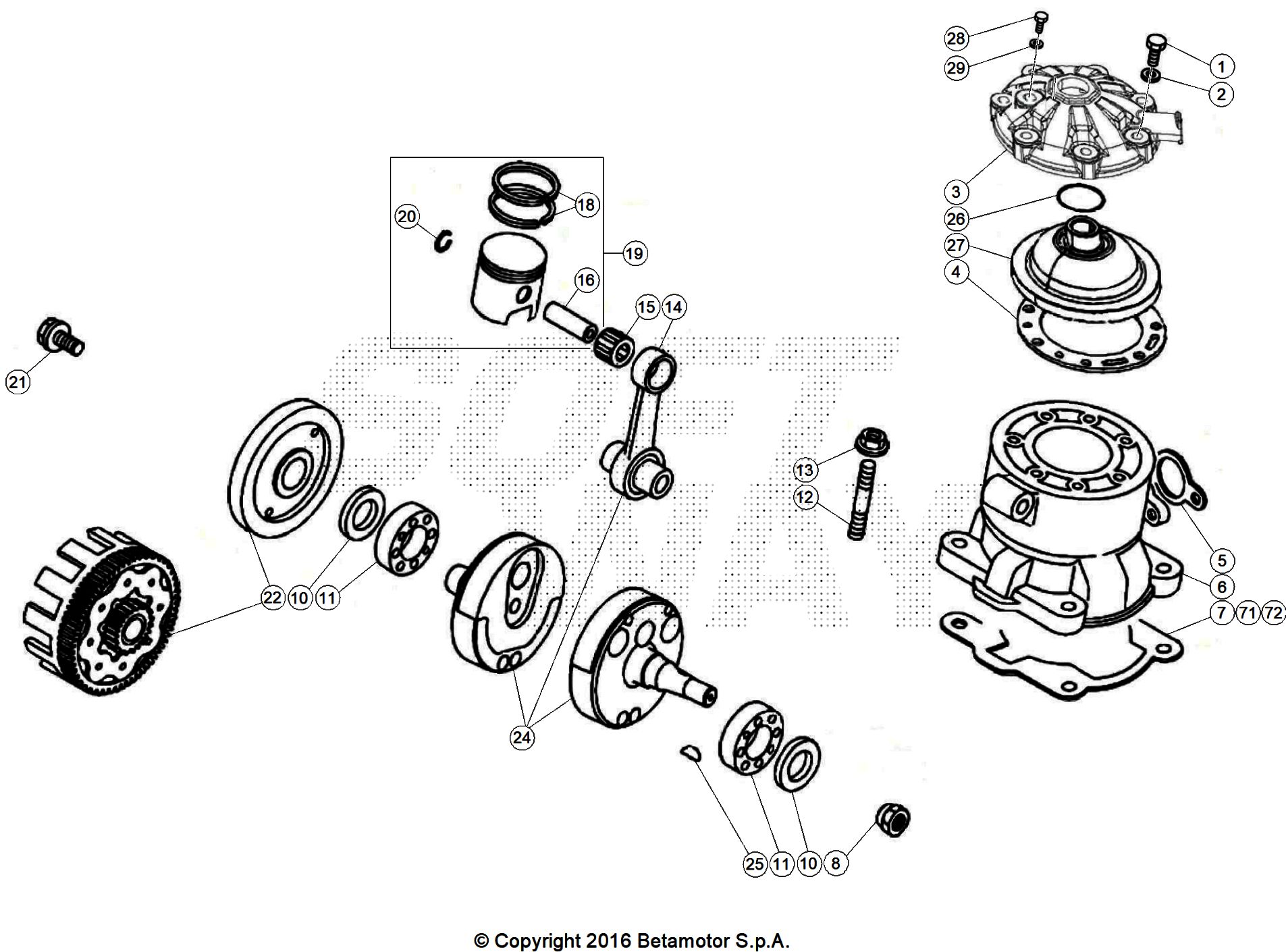

Drawing
Motore > Albero/Motore/Pistone/Contralbero

Valid for:

BETA > TRIAL EVO 125 2T FACTORY > 2025

Rif.	Sku	Name	Price	Qty needed
1	11.52429.000	BULLONE SPEC. 7.31 (CLASSE .9)	0,60 €	7
2	27.45100.000	RONDELLA 7.12.0,5 RAME	0,70 €	7
3	007.11.009.00.50	CALOTTA TESTA	31,37 €	1
4	007.11.010.00.00	GUARNIZIONE CIL.TESTA EVO 2T'09/10-125CC	27,68 €	1
5	16.80700.000	GUARNIZIONE SCARICO	2,88 €	1
6	007.11.063.80.0A	CILINDRO D54 -A	651,42 €	1
6	007.11.063.80.0B	CILINDRO D54 -B	651,42 €	1
6	007.11.063.80.0C	CILINDRO D54 -C	651,42 €	1
7	16.61761.000	GUARNIZ.BASE CIL.0,5MM EVO/REV /70/90	9,08 €	1
8	13.22090.000	DADO SPECIALE M14 1,5 CH	9,60 €	1
10	C02.01.041.00.00	ANELLO DI TENUTA 25X35X7 BAUM2SLX7	15,30 €	2
11	C06.01.040.00.00	CUSCINETTO -C-2HRS-L100-C4	16,12 €	2
12	25.98181.000	PRIGIONIERO CR	1,74 €	4
13	13.17121.000	DADO SPECIALE M8 FLANGIATO CH.10 -LISCIO	0,50 €	4
14	007.02.009.80.00	BIELLA COMPLETA	250,51 €	1
15	C06.22.030.00.00	CUSCINETTO KBK 15X19X19,8	16,86 €	1
16	007.02.042.00.00	SPINOTTO EVO-2T 125CC FACTORY	14,26 €	1
18	007.02.041.00.00	SEGMENTO D.54 EVO-2T 125CC FACTORY	40,72 €	1
19	007.02.040.80.0A	PISTONE -SEL.A-	159,55 €	1
19	007.02.040.80.0B	PISTONE -SEL.B-	159,55 €	1
19	007.02.040.80.0C	PISTONE -SEL.C-	159,55 €	1
20	007.02.044.00.00	ANELLO FERMA SPINOTTO EVO-2T FACTORY	0,81 €	2
21	11.64100.000	BULLONE SPEC.INGR.MOTORE TECHNO	12,75 €	1
22	007.03.124.80.00	TRASMISSIONE PRIM. C/CAMP. /200	324,54 €	1
24	007.02.011.80.00	ALBERO MOTORE	576,29 €	1
25	12.46000.000	CHIAVETTA 3.3,7.9,7	0,81 €	1
26	10.66505.000	ANELLO OR .27.2,5 VYTON	1,32 €	1
27	007.11.215.00.00	CAMERA DI COMB.125CC D.54 EVO-2T	49,11 €	1
28	11.47018.000	BULLONE SPECIALE 6.12 RS CH 8	7,26 €	1
29	27.58000.000	RONDELLA SPESS. 6.12.1,0 RAME	0,93 €	1
71	16.61761.020	GUARNIZ.BASE CIL.0,2MM EVO/REV /70/90	11,68 €	1
72	16.61761.030	GUARNIZ.BASE CIL.0,3MM EVO/REV /70/90	12,97 €	1

To see all drawing, select a model

BETA > TRIAL EVO 125 2T FACTORY > 2025
