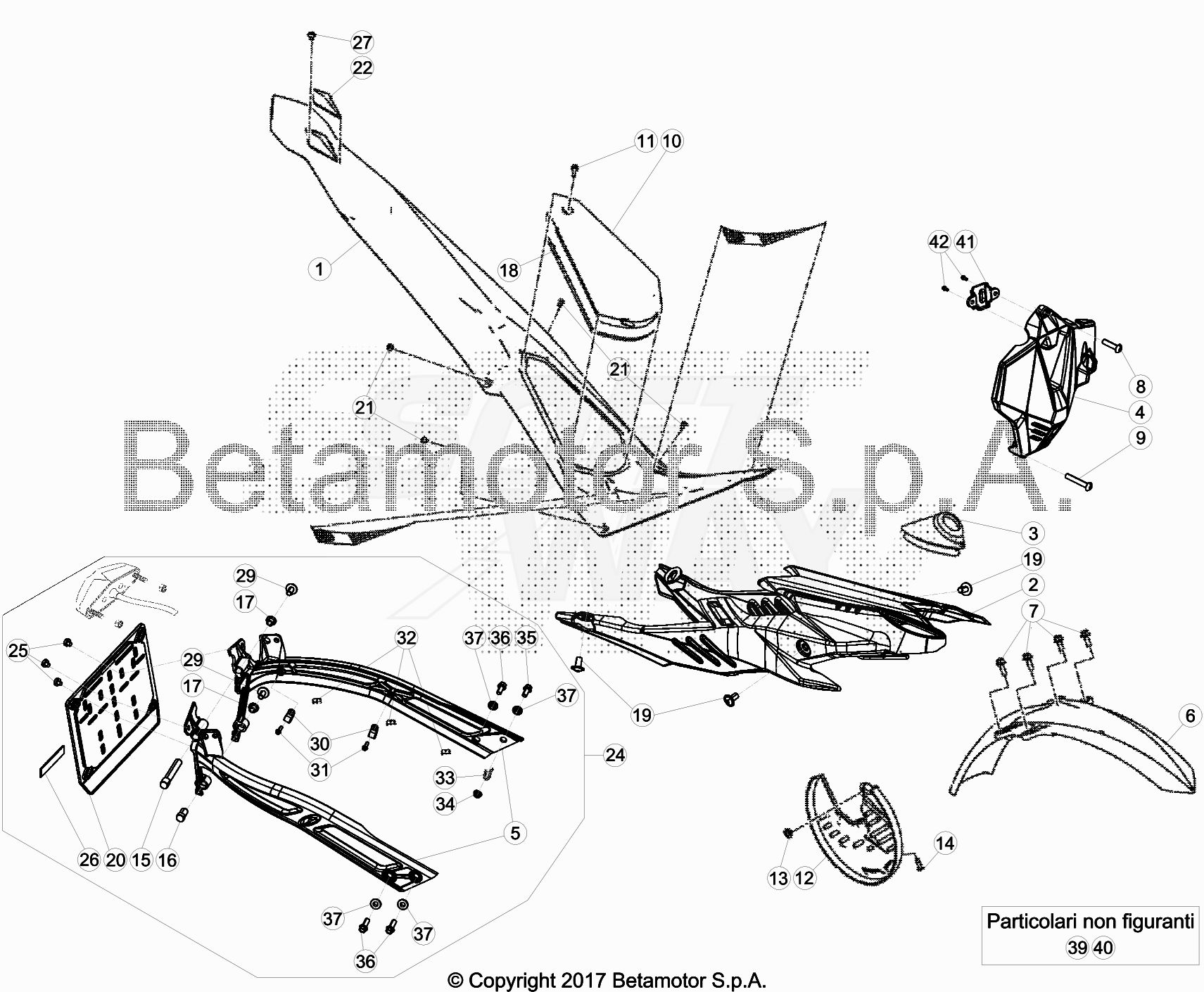

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

BETA > TRIAL EVO 300 2T SS > 2019

Rif.	Sku	Name	Price	Qty needed
1	007.43.114.80.97	PARAFANGO	107,32 €	1
2	007.43.028.00.11	COPRISERBATOIO	15,57 €	1
3	007.43.101.00.00	GOMMINO PASSAFILI EVO	2,56 €	1
4	007.43.843.00.97	MASCHERINA	10,65 €	1
5	007.43.014.00.59	PORTATARGA -COPPIA- NERO	25,91 €	1
6	007.43.115.81.59	PARAFANGO	40,60 €	1
7	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
8	31.29820.000	VITE TBCE 5.16	1,29 €	1
9	31.96830.000	VITE TBCE 5.20 UNI CLASSE .9	0,43 €	1
10	007.43.093.10.97	COPERCH. ACCESSO FILTRO EVO MAST.ROSSO	6,82 €	1
11	11.46360.000	BULLONE 5.16 RS CH 8 FLANGIATO	0,65 €	1
12	007.43.037.37.59	COPRIDISCO ANTERIORE	6,94 €	1
13	13.55240.000	DISTANZIALE COPRIDISCO ANTERIORE	1,98 €	1
25	31.29860.000	VITE TTLIC 5.16 TESTA	0,50 €	1
15	007.43.035.00.00	DISTANZIALE	4,15 €	1
16	007.43.036.00.00	DISTANZIALE	3,16 €	1
17	13.62000.000	DISTANZIALE DISCO	1,98 €	1
18	007.43.094.00.00	GUARNIZIONE COPERCHIO FILTRO	2,40 €	1
19	31.29828.000	VITE 5.12 TBCEI FLANG.	0,29 €	1
20	018.43.010.10.59	SUPPORTO TARGA	4,40 €	1
21	31.95510.000	VITE 6X12 TBCE CON FLANGIA (10.9)	1,04 €	1
22	15.01823.053	FANALINO POST. REV 3	1,74 €	1
24	007.45.074.82.01	KIT PORTATARGA	145,62 €	1
26	12.33086.000	CATADIOTTRO POSTERIORE RR 4T	3,72 €	1
27	31.22550.000	VITE 2,9.10 TCIC AUTOFILETT.	0,31 €	1
29	31.30035.000	VITE 6.16 TBCE CON FLANGIA (10.9)	0,66 €	1
30	15.14300.000	FASCETTA FISS.TUBO FRENO POST.	0,90 €	1
31	31.23566.000	VITE 4,5.9 SCREWPLAST TCCCR	0,70 €	1
32	25.24443.000	PASSACAVO DOPPIO TIPO 6/6	1,01 €	1
33	C07.19.001.00.00	FASCETTA A NASTRO CON GOMMA	1,40 €	1
34	13.13020.000	DADO AUTOBLOCCANTE 6 BASSO	0,56 €	1
35	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	1
36	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	1
37	13.54820.000	DISTANZIALE 6,5/9,0/13,5 . 4,8	1,28 €	1
39	007.45.073.82.11	MASCHERINA , KIT WHITE EVO FACTORY	126,15 €	1
40	007.43.840.10.11	MASCHERINA WHITE	10,35 €	1
41	007.43.030.00.97	COPERCHIO	1,18 €	1
42	31.23360.000	VITE 4.10 AUTOFRENANTE -CEV-	0,56 €	1

To see all drawing, select a model

BETA > TRIAL EVO 300 2T SS > 2019
