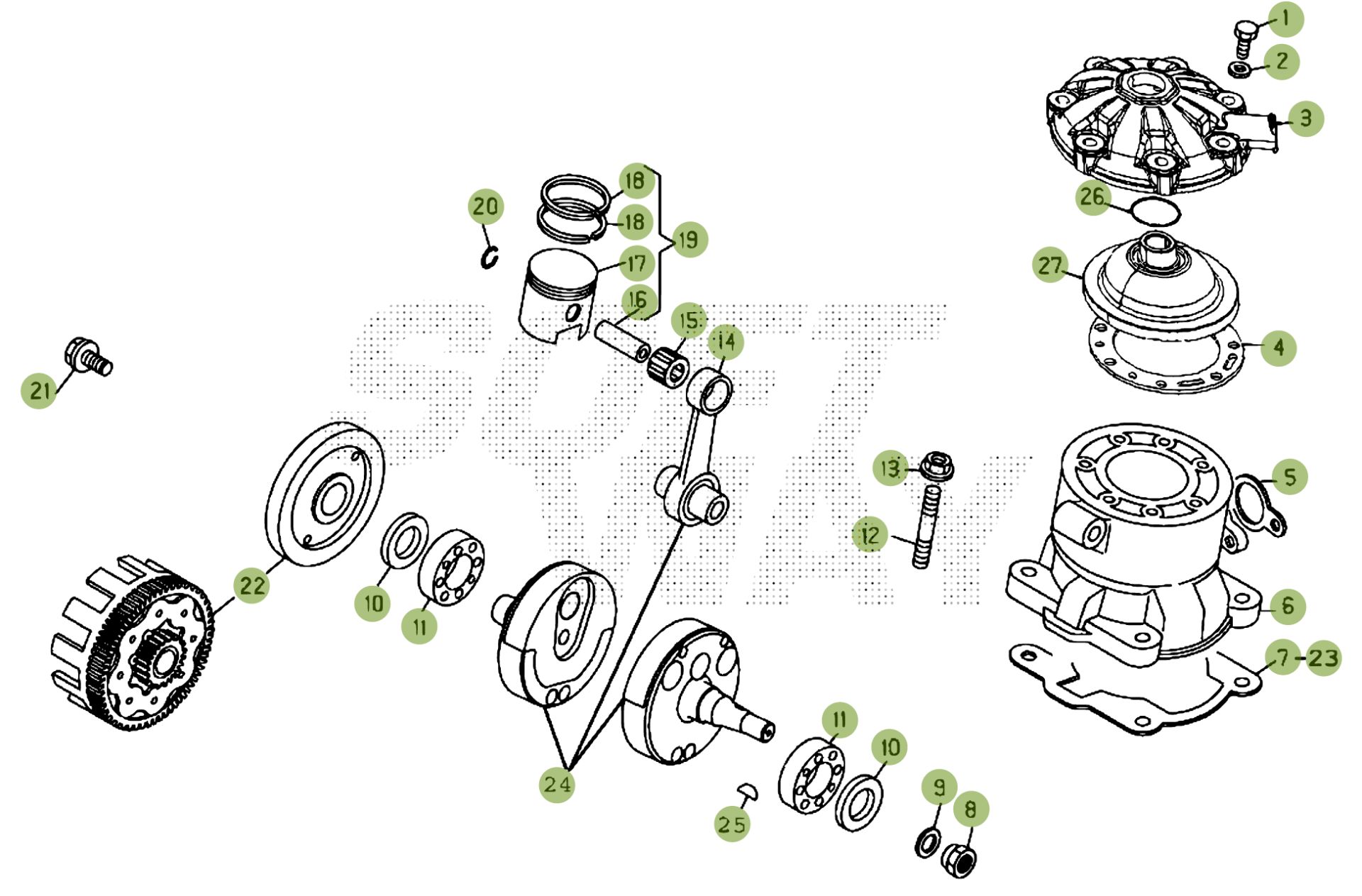

Drawing
Motore > Albero Motore/Pistone/Contralbero

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	11.52429.000	BULLONE SPEC. 7.31 (CLASSE .9)	0,60 €	7
2	27.45100.000	RONDELLA 7.12.0,5 RAME	0,70 €	7
3	12.10070.000	CALOTTA TESTA	26,28 €	1
3	12.10070.052	CALOTTA ESTERNA TESTA EVO NERA	28,56 €	1
5	16.80700.000	GUARNIZIONE SCARICO	2,88 €	1
6	007.11.001.00.0A	CILINDRO -SEL.A-	688,71 €	1
6	007.11.001.00.0C	CILINDRO -SEL.C-	688,71 €	1
7	16.61761.000	GUARNIZ.BASE CIL.0,5MM EVO/REV /70/90	9,08 €	1
7	16.61761.020	GUARNIZ.BASE CIL.0,2MM EVO/REV /70/90	11,68 €	1
7	16.61761.030	GUARNIZ.BASE CIL.0,3MM EVO/REV /70/90	12,97 €	1
8	13.27115.000	DADO SPECIALE .1,25 CH.24 -X VOL.ISKRA	5,54 €	1
9	27.57760.000	RONDELLA SPEC.VOLANO TECHNO	3,22 €	1
12	25.98055.000	PRIGIONIERO 8.30 UNI5911 8.8 ZINC.BIANCO	1,84 €	4
13	13.17121.000	DADO SPECIALE M8 FLANGIATO CH.10 -LISCIO	0,50 €	4
14	007.02.073.80.00	BIELLA COMPLETA EVO	209,29 €	1
15	16.16700.000	GABBIA .22.22	18,20 €	1
19	007.02.045.80.0B	PISTONE COMPLETO -SEL.B-	277,22 €	1
20	10.42600.000	ANELLO FERMA SPINOTTO	0,61 €	2
21	11.64100.000	BULLONE SPEC.INGR.MOTORE TECHNO	12,75 €	1
22	007.03.024.80.00	TRASMISSIONE PRIM. C/CAMP. /250-300GB	324,54 €	1
22	007.03.435.80.00	TRASMISSIONE PRIMARIA CON CAMPANA	324,54 €	1
23	16.61761.100	GUARNIZIONE CIL.CARTER REV 3 SPESS.1	11,94 €	1
24	007.02.070.80.00	ALBERO MOTORE EVO	568,50 €	1
25	12.46000.000	CHIAVETTA 3.3,7.9,7	0,81 €	1
26	10.66505.000	ANELLO OR .27.2,5 VYTON	1,32 €	1
27	007.11.005.00.00	CAMERA DI COMBUST. EVO2T 300CC D.79	49,03 €	1
27	007.11.006.00.00	CAMERA DI COMBUST. EVO2T 300CC D.79	49,03 €	1

To see all drawing, select a model
