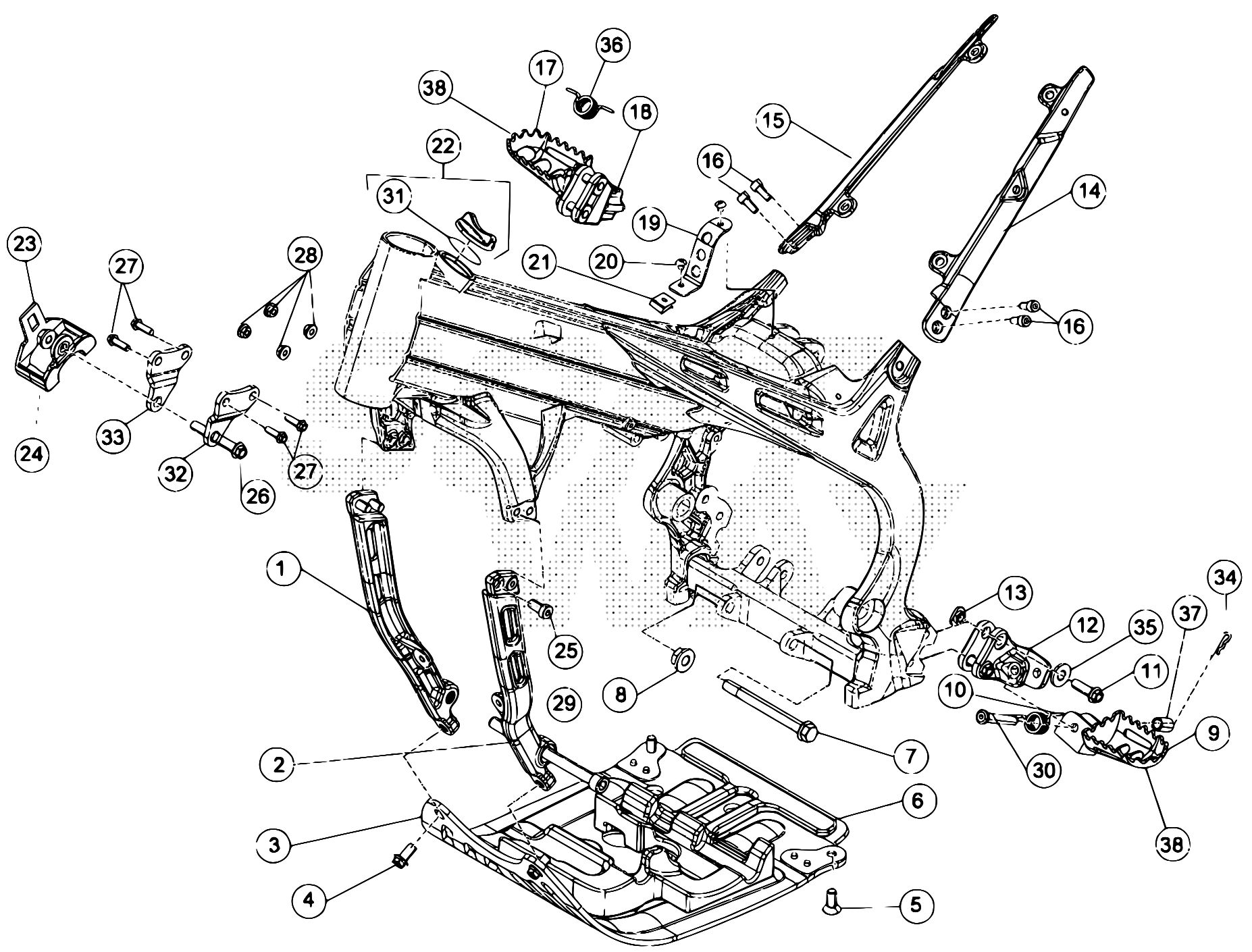

Drawing
Telaio > Accessori Telaio

Valid for:

BETA > TRIAL EVO 250 2T STANDARD/FACTORY > 2012

Rif.	Sku	Name	Price	Qty needed
1	007.32.004.80.59	BRACCETTO ANT. DESTRO COMPLETO	67,54 €	1
2	007.32.003.80.59	BRACCETTO ANT. SIN. COMPLETO	61,01 €	1
3	007.32.140.80.00	PIASTRA SOTTO MOTORE EVO 2T -COMPLETA-	144,06 €	1
4	11.54521.000	BULLONE 8.16 RS C/RONDELLA CH.10	0,70 €	1
5	31.63930.000	VITE TSPCE 8.20	0,76 €	1
6	007.32.044.00.00	GOMMA SOTTO MOTORE	21,28 €	1
7	31.65627.000	VITE SPECIALE M10.100 PASSO 1,25	25,69 €	1
8	13.21050.000	DADO AUTOBLOCCANTE FLANGIATO M10X1,25	2,72 €	1
9	25.32532.000	PEDANA P/PIEDI SX	33,15 €	1
10	22.62020.000	MOLLA PEDANA SX TRIAL ED ENDURO	1,60 €	1
11	31.64070.000	VITE FLANGIATA 8X25 CH10	0,76 €	1
12	28.99304.000	SUPP. PEDANA P/PIEDI SX REV 3/REV 4T	50,86 €	1
13	032.32.036.00.00	INSERTO M8	5,19 €	1
15	007.32.131.00.59	STAFFA SUP.SCAT.FILTRO DX -VER.NERO-	42,83 €	1
16	31.31050.000	VITE BRUGOLA TCCE 6.16	0,56 €	1
17	25.32522.000	PEDANA P/PIEDI DX	33,15 €	1
18	28.99294.000	SUPP. PEDANA P/PIEDI DX REV 3/REV 4T	50,86 €	1
19	007.32.010.00.05	PIASTRINA REG.SERB.OLIO FR.POST.-ZINCATA	7,04 €	1
20	31.29810.000	VITE TBCE 5.12 UNI7380 CLASSE10.9	1,16 €	1
21	25.58060.000	PIASTRINA FILETTATA M5 -B4-	1,16 €	1
22	007.32.060.80.59	TAPPO SERB. BENZINA EVO COMPLETO	34,04 €	1
23	007.32.020.00.00	SUPPORTO CENTRALINA	13,31 €	1
24	13.17120.000	DADO M8 FLANGIATO CH.13 (ZIGRINATO)	0,65 €	1
25	31.63881.000	VITE BRUGOLA TCCE 8.16 T.BASSA(DIN )	0,41 €	1
26	11.55920.000	BULLONE 8.60 RS CH	2,72 €	1
27	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	1
28	13.12550.000	DADO M6.5 FLANGIATO	0,50 €	1
29	007.32.002.00.00	VITE TCCE M10X127	10,88 €	1
30	25.54467.000	PERNO PEDANA POGGIAPIEDI	14,05 €	1
31	10.66680.000	ANELLO OR ,25.33,49.2,62 VITON	2,54 €	1
32	007.32.206.00.00	STAFFA CILINDRO SX EVO 2T	10,17 €	1
33	007.32.208.00.00	STAFFA CILINDRO DX EVO 2T	10,17 €	1
34	12.81993.000	COPIGLIA PEDANA 3X20	0,76 €	1
35	27.49500.000	RONDELLA 8.16	0,31 €	1
36	22.62010.000	MOLLA PEDANA DX TRIAL ED ENDURO	1,60 €	1
37	13.46530.000	DISTANZIALE 8.12.17	1,54 €	1

To see all drawing, select a model

BETA > TRIAL EVO 250 2T STANDARD/FACTORY > 2012
