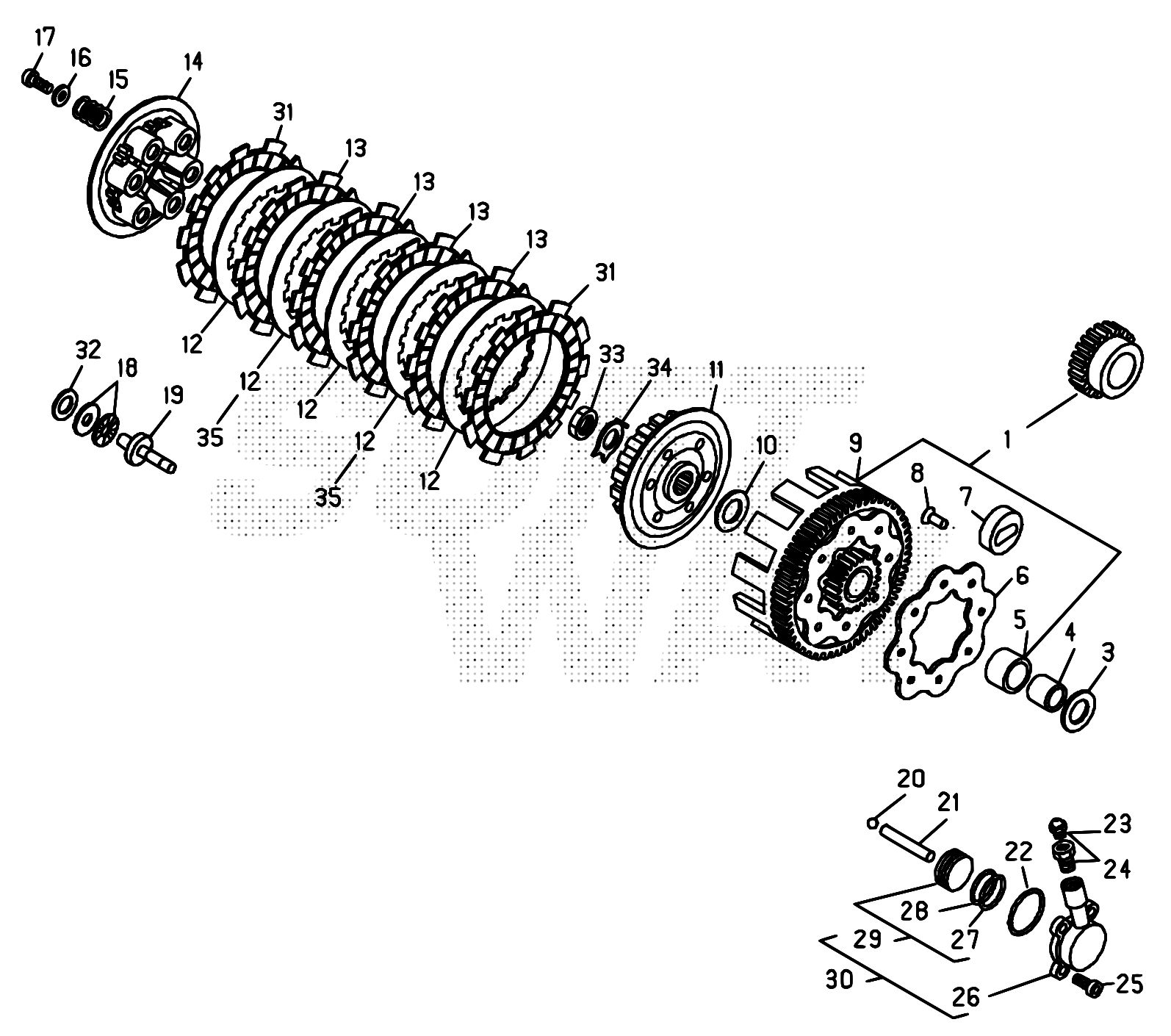

Drawing
Motore > Trasmissione Primaria/Frizione

Valid for:

BETA > TRIAL EVO 250 2T STANDARD/FACTORY > 2013

Rif.	Sku	Name	Price	Qty needed
1	007.03.024.80.00	TRASMISSIONE PRIM. C/CAMP. /250-300GB	324,54 €	1
3	27.73480.000	RONDELLA AS .35.1	1,60 €	1
4	11.27130.000	ANELLO INTERNO ACC.IR .25.20,5	16,52 €	1
5	11.27145.000	BOCCOLA PAP X X GLYCODUR	6,61 €	1
6	13.42962.000	DISCO RITEGNO-SILENT BLOCK FRIZ.SP.1,5MM	4,64 €	1
7	28.91840.000	SILENT-BLOCK FRIZIONE CR-60	1,40 €	1
8	27.31642.000	RIBATTINO 5.15 TSP FRIZIONE	0,44 €	1
9	12.20782.000	CAMPANA FRIZIONE REV 3	32,88 €	1
10	27.65890.000	RONDELLA SPEC.TAMBURINO TECHNO	8,91 €	1
11	007.03.010.00.00	TAMBURINO FRIZIONE EVO 2T/4T	66,86 €	1
12	13.38360.000	DISCO ACCIAIO TECHNO	5,54 €	1
13	13.43310.000	DISCO SUGHERITE TECHNO	13,36 €	1
14	12.29601.000	CAPPELLOTTO FRIZIONE REV 3	42,26 €	1
16	27.42000.000	RONDELLA 6.18	0,31 €	1
17	11.48010.000	BULLONE 6.16 CH RS	0,56 €	1
18	16.11370.000	GABBIA REGGISPINTA .28.2 CON 1AS	10,04 €	1
19	25.60410.000	PIATTELLO SPINGIDISCO TECHNO	27,47 €	1
20	28.90210.000	SFERA D6	0,31 €	1
21	10.88258.000	ASTA COMANDO FRIZ. 6.124	4,50 €	1
22	10.66700.000	ANELLO OR .32.1,5	0,81 €	1
23	28.91050.000	SFIATO ARIA PINZA POST. TR-89	7,27 €	1
24	032.03.000.82.00	BULL.SFIATO COMPL.POMPA FRIZ.TECHNO	10,30 €	1
25	31.29910.000	VITE BRUGOLA 5.12	0,56 €	1
30	12.91890.057	CORPO POMPA C/PIST.D.28 FRIZ.TECHNO/96	78,07 €	1
27	10.66520.000	ANELLO OR ,52.1,78 EPDM (OR2-021)	1,98 €	1
28	10.66510.000	ANELLO OR ,89.2,62 NBR	0,56 €	1
30	12.91910.053	CORPO POMPA FRIZ. EVO 2T/4T REV 2T/4T	83,11 €	1
31	13.43312.000	DISCO CONDUTTORE	15,76 €	1
32	27.64500.100	RONDELLA SPESS. .25.1,00	0,31 €	1
33	13.28950.000	DADO SPEC. .1,25.6 CH FORCELL.	3,66 €	1
34	27.74760.000	RONDELLA FERMADADO -76	1,00 €	1
35	007.03.050.22.00	DISCO FRIZIONE -FINITO-BURATTATO-	26,50 €	1

To see all drawing, select a model

BETA > TRIAL EVO 250 2T STANDARD/FACTORY > 2013
