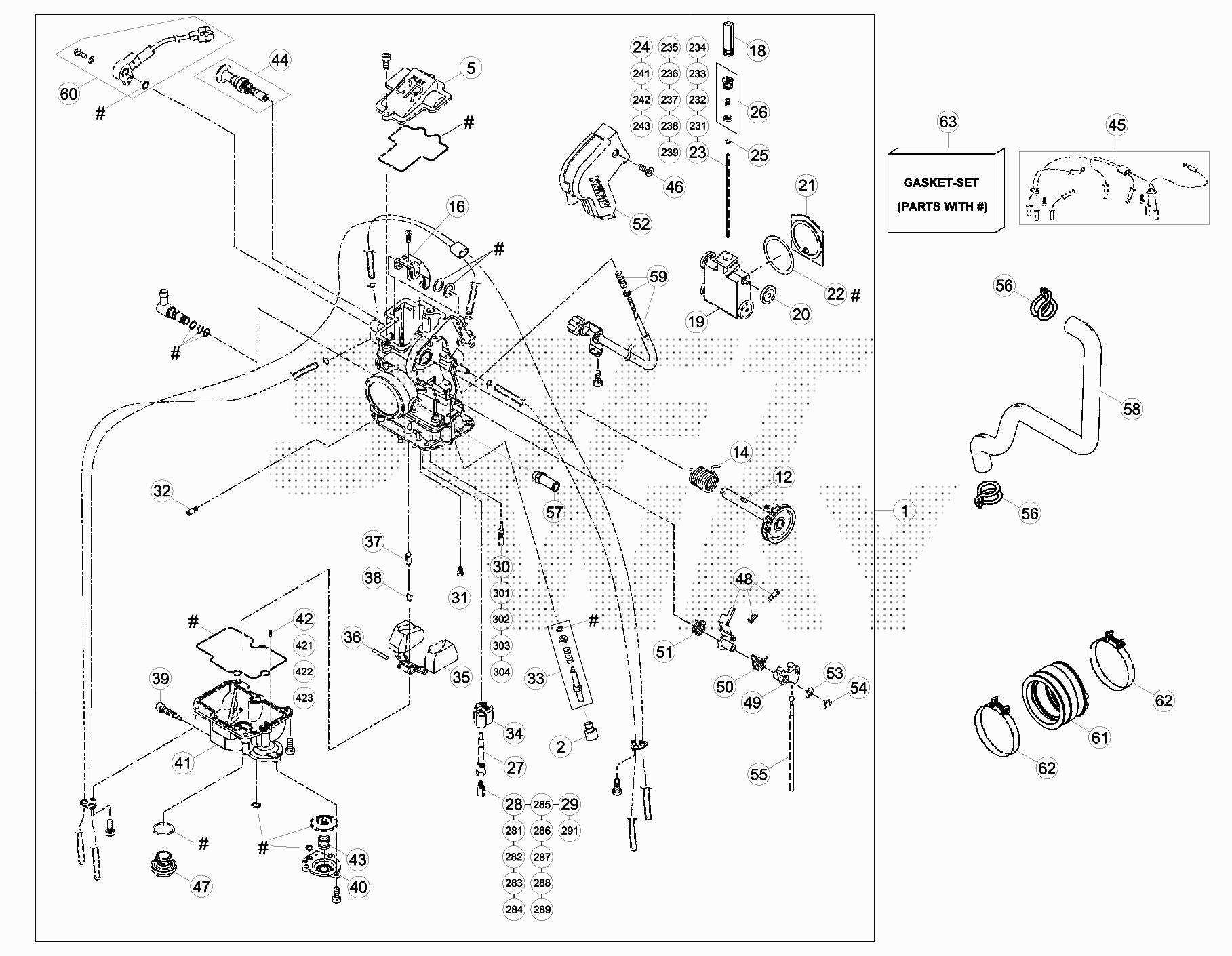

Drawing
Motore > Carburatore

Valid for:

BETA > ENDURO RR 430 4T RACING > 2015

Rif.	Sku	Name	Price	Qty needed
2	006.12.021.00.00	TAPPO	7,45 €	1
5	36.25146.000	COPERCHIO CARBURATORE	28,66 €	1
12	36.25155.000	ALBERO COMPLETO VALVOLA CARBURATORE	125,43 €	1
16	36.25150.000	BRACCETTO CONNESSIONE VALVOLACARB.	76,40 €	1
18	36.25241.000	DISTANZIALE LIMITAZIONE VALVOLA CARB.	25,38 €	1
19	36.25149.000	VALVOLA A FARFALLA CARBURATORE	511,49 €	1
20	36.25249.000	CUSCINETTO VALVOLA A FARFALLACARB.	9,20 €	1
22	36.25250.000	RONDELLA PIASTRA VALVOLA A FARF.CARB.	15,64 €	1
23	006.12.001.00.00	SPILLO OBDTS CARBURATORE	25,19 €	1
25	36.25240.000	ANELLO FISSAGGIO SPILLO CARBURATORE	5,59 €	1
28	36.25107.000	GETTO MASSIMO KEIHIN	11,50 €	1
29	36.25117.000	GETTO MASSIMO KEIHIN	11,50 €	1
30	16.42355.000	GETTO MIN CARBURATORE	17,96 €	1
31	36.25253.000	GETTO STARTER PER CARBURATORE KEIHIN	14,96 €	1
32	36.25139.000	GETTO ARIA PER CARBURATORE KEIHIN	15,10 €	1
33	36.25237.000	KIT VITI CPL FCR PER CARBURATORE KEIHIN	15,65 €	1
34	36.25166.000	PIASTRA TAMPONE PER CARBURATORE KEIHIN	10,49 €	1
36	36.25140.000	PERNO X GALLEGGIANTE CARBURATORE KEIHIN	2,40 €	1
38	006.12.008.00.00	VALVOLA A SPILLO GALLEGGIANTE	19,98 €	1
39	36.25170.000	VITE GALLEG. SPEC. CARBURATORE KEIHIN	9,25 €	1
40	36.25161.000	COPERCHIO POMPA ACCELLERAT. CARB. KEIHIN	22,06 €	1
41	36.25142.000	CAMERA GALLEGGIANTE CARBURATORE KEIHIN	215,22 €	1
42	006.12.002.00.00	GETTO BY PASS KEIHIN	6,20 €	1
43	36.25254.000	MOLLA POMPA CARBURATORE KEIHIN	6,43 €	1
44	36.25157.000	VALVOLA STARTE CPL CARBURATORE KEIHIN	82,86 €	1
45	36.25168.000	TUBI CON PIASTR. FCR COMPL. CARB.KEIHIN	112,22 €	1
48	36.25163.000	LEVA INTERM. COMPLETA CARBURATORE KEIHIN	26,13 €	1
49	36.25159.000	CONNESSIONE LEVA CARBURATORE KEIHIN	5,89 €	1
50	006.12.004.00.00	MOLLA AC "VERDE" CARBURATORE KEIHIN	7,56 €	1
51	36.25171.000	MOLLA INTERM. LEVA CARBURATORE KEIHIN	7,60 €	1
53	36.25167.000	RONDELLA CONNETORE LEVA CARB.KEIHIN	1,77 €	1
54	36.25165.000	ANELLO SEEGER	2,73 €	1
55	36.25162.000	ASTA POMPA ACCELLERATORE CARB. KEIHIN	23,00 €	1
56	10.67470.000	ANELLO STRING. SCAT.FILTRO VTM35/VSP35	1,32 €	1
57	006.12.085.00.00	RACCORDO CARBURURATORE MEM	34,76 €	1
58	006.12.090.00.00	TUBO DI VENTILAZIONE RR 4T	10,48 €	1
59	36.25145.000	KIT VITI STOP CARBURATORE KEIHIN	56,85 €	1
61	029.12.000.00.00	COLLETTORE CARBURATORE RR 4T	21,64 €	1
62	15.14607.800	FASCETTA CARBURATORE D.58 CONVITE+DIST.	6,08 €	1
63	36.25169.000	KIT GUARNIZIONI CARBURATORE KEIHIN	73,24 €	1
231	36.25239.000	SPILLO OBDVT CARB. (OMOLOG. RR 4T 525CC)	25,33 €	1
232	36.25248.000	SPILLO OBDTP CARBURATORE KEIHIN RR 4T	25,33 €	1
233	36.25420.000	SPILLO OBDTR CARB(GARA RR4T /450/525)	25,33 €	1
234	36.25491.000	SPILLO KEIHIN OBDVS	27,76 €	1
235	36.25148.000	SPILLO KEIHIN OBEKT	26,46 €	1
236	36.25244.000	SPILLO KEIHIN OBETP(VERS.GARARR 4T )	31,74 €	1
237	36.25245.000	SPILLO KEIHIN OBETQ	22,85 €	1
238	006.12.011.00.00	SPILLO KEIHIN OBETR	22,85 €	1
239	006.12.012.00.00	SPILLO KEIHIN OBETS	22,85 €	1
241	006.12.014.00.00	SPILLO KEIHIN NCVR	22,85 €	1
242	006.12.015.00.00	SPILLO KEIHIN NCVS	22,85 €	1
243	36.25242.000	SPILLO OBDVR CARB. (OMOL.RR4T400/450CC)	24,47 €	1
281	36.25108.000	GETTO MASSIMO KEIHIN	11,50 €	1
282	36.25109.000	GETTO MASSIMO KEIHIN	11,50 €	1
283	36.25110.000	GETTO MASSIMO KEIHIN	11,85 €	1
284	36.25111.000	GETTO MASSIMO KEIHIN	11,85 €	1
285	36.25112.000	GETTO MASSIMO KEIHIN	11,63 €	1
286	36.25113.000	GETTO MASSIMO KEIHIN	11,50 €	1
287	36.25114.000	GETTO MASSIMO KEIHIN	11,63 €	1
288	36.25115.000	GETTO MASSIMO KEIHIN	11,63 €	1
289	36.25116.000	GETTO MASSIMO KEIHIN	11,50 €	1
291	36.25118.000	GETTO MASSIMO KEIHIN	11,50 €	1
301	36.25101.000	GETTO PER CARBURATORE	9,83 €	1
302	16.42347.000	GETTO MIN.42 CARBURATORE KEIHIN	5,97 €	1
303	16.42349.000	GETTO MIN.45 CARBURATORE KEIHIN	5,48 €	1
304	16.42348.000	GETTO MIN.48 CARBURATORE KEIHIN	5,97 €	1
421	006.12.003.00.00	GETTO BY PASS KEIHIN	6,20 €	1
422	006.12.023.00.00	GETTO BY PASS KEIHIN	12,11 €	1

To see all drawing, select a model

BETA > ENDURO RR 430 4T RACING > 2015
