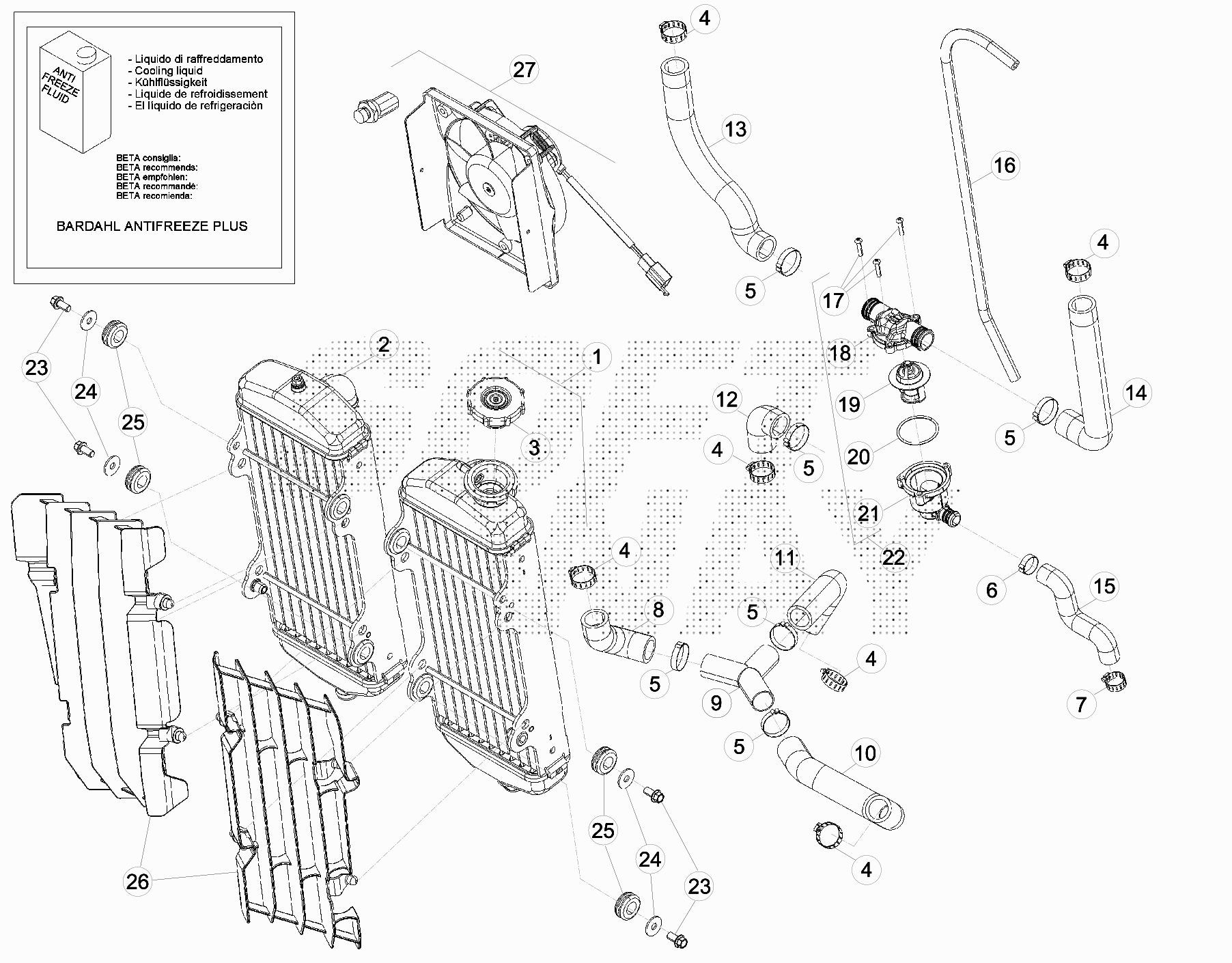

Drawing
Telaio > Sistema Di Raffreddamento

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	020.39.110.00.00	RADIATORE SINISTRO RR 4T	245,94 €	1
2	020.39.000.00.00	RADIATORE DESTRO RR 4T	227,75 €	1
3	020.39.111.00.00	TAPPO RADIATORE RR 4T	18,51 €	1
4	15.15240.000	FASCETTA /27	2,78 €	1
5	020.39.008.00.00	FASCETTA AUTOAGGRAPPANTE	4,29 €	1
6	020.39.009.00.00	FASCETTA AUTOAGGRAPPANTE	3,95 €	1
7	15.15220.000	FASCETTA /22	2,78 €	1
8	031.46.042.82.00	TUBO RADIATORE KIT	14,20 €	1
9	020.39.020.00.00	RACCORDO A Y	7,37 €	1
11	031.39.007.00.00	TUBO POMPA ACQUA	10,99 €	1
12	020.39.001.00.00	TUBO TERMOSTATO	5,99 €	1
13	020.39.004.00.00	TUBO TERMOSTATO RADIATORE DX	12,49 €	1
14	020.39.003.00.00	TUBO TERMOSTATO RADIATORE SX	9,69 €	1
15	020.39.002.00.00	TUBO BASSO TERMOSTATO	8,04 €	1
16	020.39.015.00.00	TUBO SFIATO SOVRA PRES. RAD. RR 4T	7,76 €	1
17	020.39.014.00.00	VITE SPECIALE PER PLASTICA M4X16	0,13 €	1
22	031.39.014.80.00	TERMOSTATO	53,97 €	1
19	020.39.013.00.00	TERMOSTATO AD INSERTO RR 4T	33,61 €	1
20	C02.06.053.00.00	ANELLO OR .2,5	2,07 €	1
23	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	1
24	27.43250.000	RONDELLA 6.24	0,10 €	1
25	16.34911.000	GOMMINO FISSAGGIO RADIATORE RR 4T	1,99 €	1
26	031.39.003.00.51	GRIGLIE RADIATORE -COPPIA- BIANCHE	15,20 €	1
27	007.45.043.80.00	KIT ELETTROVENTOLA RR 4T	120,65 €	1

To see all drawing, select a model
