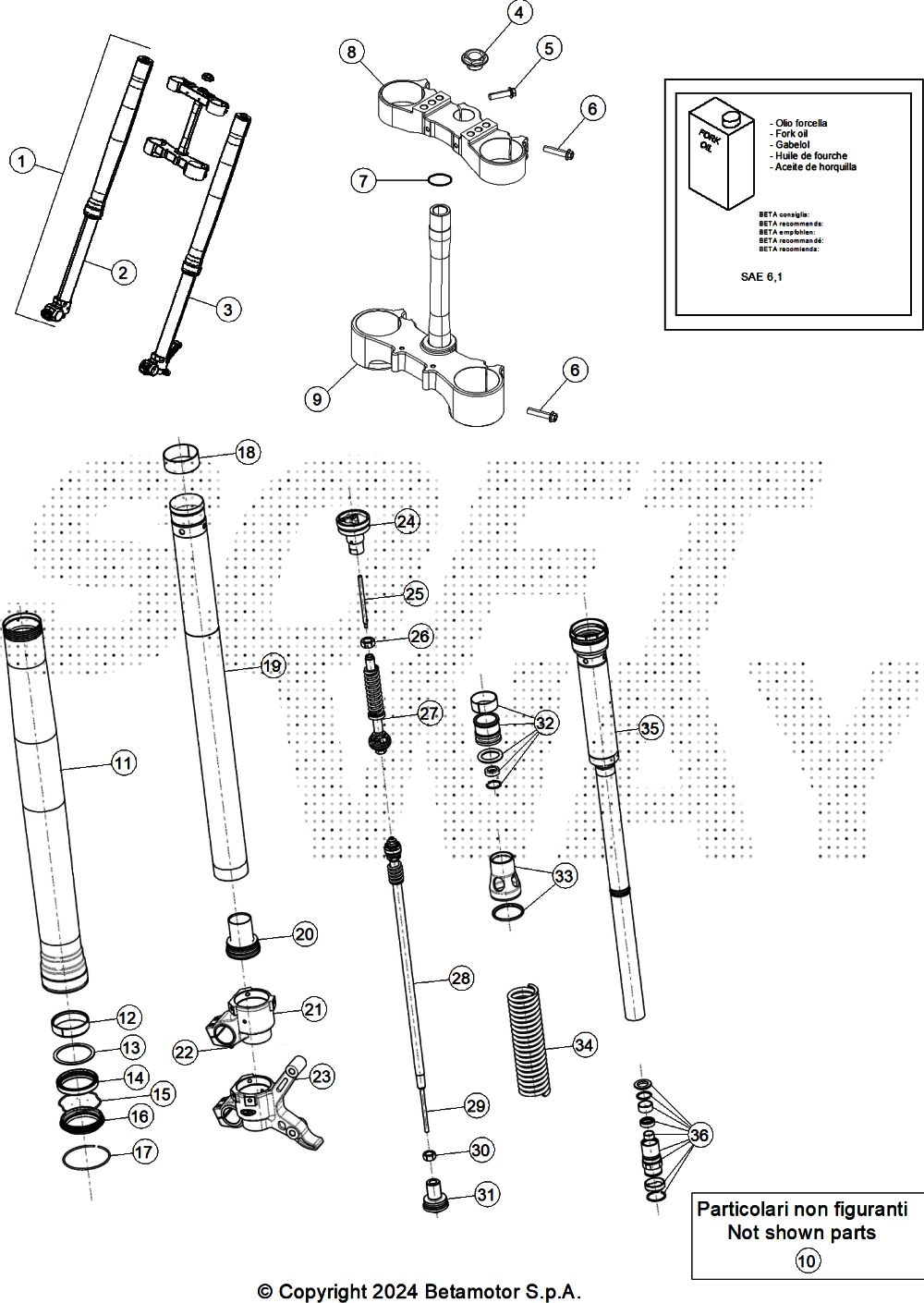

Drawing
Telaio > Forcella

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	031.34.034.80.00	FORCELLA	2.698,63 €	1
2	031.34.035.80.53	GAMBA FORCELLA DESTRA	1.185,52 €	1
3	031.34.036.80.53	GAMBA FORCELLA SINISTRA	1.205,37 €	1
4	020.34.004.00.00	DADO 20X1,5 FORCELLA	17,35 €	1
5	11.55440.000	BULLONE 8.30 RS CH	0,84 €	1
6	11.55510.000	BULLONE 8.40 RS CH	1,96 €	8
7	10.66420.000	ANELLO OR ,22.3,53 NBR	0,59 €	1
8	020.34.112.00.59	TESTATA FORCELLA D.48 RR 4T RACING	191,69 €	1
9	020.34.111.80.59	CROCIERA C/CANNOTTO D.48 RR4TRACING'13	247,45 €	1
10	031.34.087.00.00	SFIATO	5,33 €	2
12	031.34.020.00.00	BOCCOLA D52/48 L12	14,43 €	2
13	020.34.318.00.00	DISTANZIALE	6,55 €	2
14	020.34.317.00.00	PARAOLIO	22,57 €	2
15	020.34.316.00.00	SEEGER D.58,45	7,63 €	2
16	020.34.315.00.00	RASCHIAPOLVERE	18,73 €	2
17	020.34.314.00.00	SEEGER D.64,5 D.2	5,39 €	2
18	020.34.320.00.00	BOCCOLA D.49/47 L20	10,05 €	2
19	026.34.344.00.00	STELO	260,19 €	2
20	026.34.345.00.00	SEDE REGISTRO	56,02 €	2
21	020.34.331.00.00	PIEDINO DESTRO	140,73 €	1
22	020.34.308.00.00	GRANO SU PIEDINI	2,16 €	2
23	020.34.311.00.00	PIEDINO SINISTRO	165,87 €	1
24	026.34.346.00.00	GRUPPO TAPPO	86,83 €	2
25	026.34.347.00.00	ASTA	24,51 €	2
26	026.34.348.00.00	DADO	16,12 €	2
27	031.34.341.00.00	GRUPPO COMPRESSIONE	94,17 €	2
29	026.34.351.00.00	ASTA	24,51 €	2
30	026.34.352.00.00	DADO	14,01 €	2
31	026.34.353.00.00	REGISTRO GRUPPO ESTENSIONE	66,51 €	2
32	026.34.354.00.00	GRUPPO PISTONE	45,51 €	2
33	026.34.355.00.00	GRUPPO GUIDAMOLLA	80,52 €	2
35	026.34.356.00.00	GRUPPO TUBI INTERNI	309,44 €	2
36	026.34.357.00.00	GRUPPO GUIDASTELO	84,01 €	2

To see all drawing, select a model
