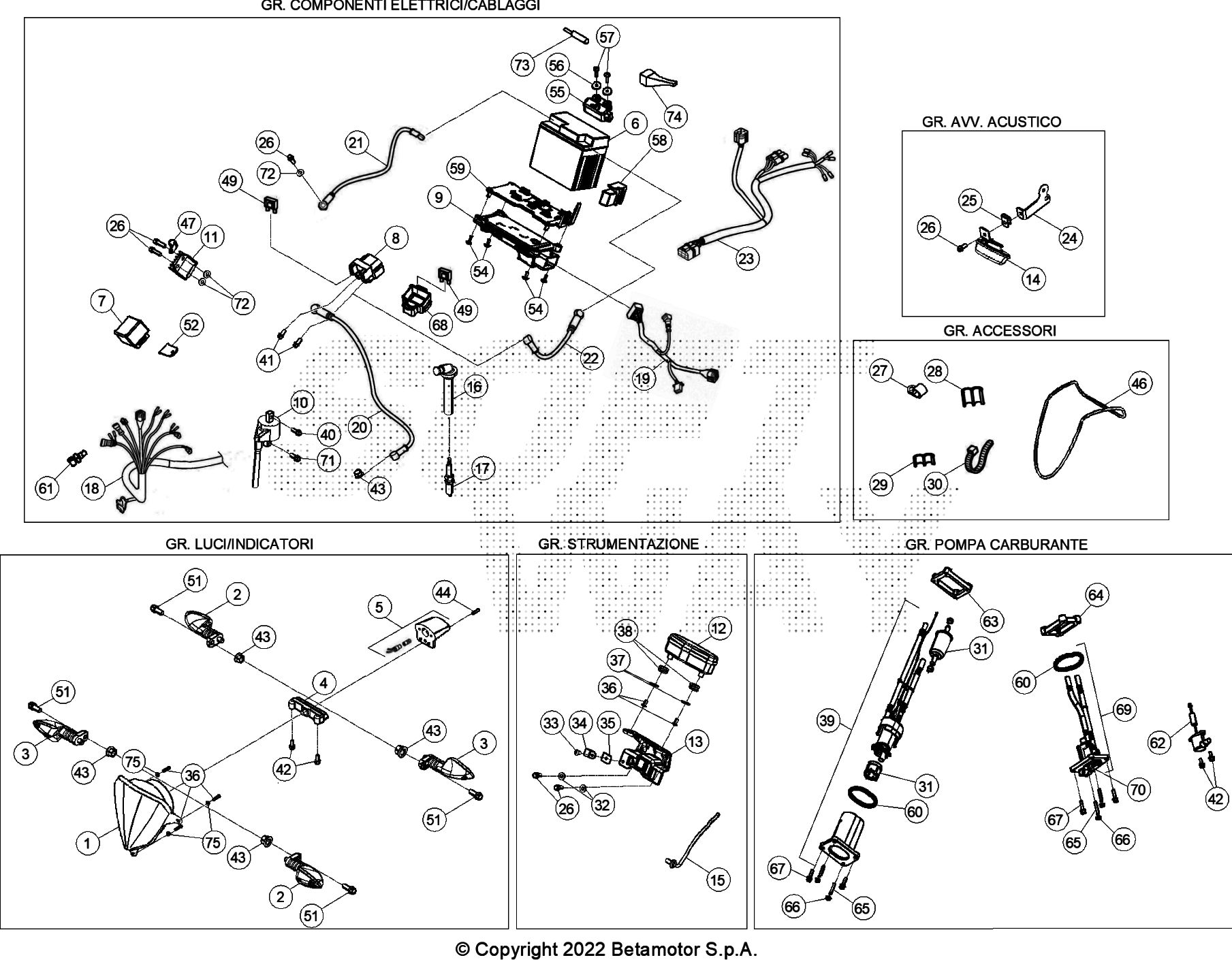

Drawing
Telaio > Impianto Elettrico

Valid for:

BETA > ENDURO RR 430 4T RACING > 2016

Rif.	Sku	Name	Price	Qty needed
1	031.40.006.00.00	GRUPPO OTTICO	45,24 €	1
2	020.40.061.00.00	INDICATORE DIREZ. ANT SX - POST.DX	14,44 €	2
3	020.40.060.00.00	INDICATORE DIREZ. ANT DX - POST SX	14,44 €	2
4	020.40.030.80.00	FANALINO POST. A LED COMPL. RR 4T	30,30 €	1
5	020.40.020.00.00	LUCE TARGA RR 4T	13,09 €	1
7	18.84948.000	INTERMIT. ALP/URBAN 4T	18,04 €	1
9	031.40.015.10.00	CENTRALINA CDI -DA MAPPARE-	356,81 €	1
10	031.40.021.37.00	BOBINA	87,16 €	1
11	031.40.025.37.00	REGOLATORE DI TENSIONE	74,62 €	1
13	031.40.011.00.00	STAFFA SUPPORTO CONTA-KM RR 4T	7,72 €	1
14	007.40.050.00.00	AVVISATORE ACUSTICO EVO 2T/4T	6,50 €	1
16	006.10.055.00.00	RACCORDO CANDELA RR 4T	30,67 €	1
17	006.10.050.00.00	CANDELA M12X1,25	9,99 €	1
18	031.40.041.00.00	IMPIANTO ELETTRICO SERVIZI ANTERIORE	87,97 €	1
21	020.40.002.00.00	IMPIANTO MASSA RR 4T	8,42 €	1
22	020.40.003.00.00	IMPIANTO ELETTRICO RELE'	11,57 €	1
23	031.40.042.00.00	IMPIANTO ELETTRICO SERVIZI POSTERIORE	18,53 €	1
24	28.97255.000	STAFFA SUPP.AVVISATORE ACUSTICO RR 2T/4T	6,23 €	1
25	25.60311.000	PIASTRINA PER VITE M6	1,11 €	1
26	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	6
27	15.14654.000	FASCETTA PASSACAVO GOMMATO	1,24 €	1
28	25.24442.000	PASSACAVO DOPPIO TIPO 6/8	1,05 €	1
29	25.24443.000	PASSACAVO DOPPIO TIPO 6/6	1,01 €	3
30	15.14264.000	FASCETTA PLAST	0,76 €	1
31	031.40.043.82.00	KIT FILTRO POMPA BENZINA	62,05 €	1
32	13.54820.000	DISTANZIALE 6,5/9,0/13,5 . 4,8	1,28 €	2
33	31.23530.000	VITE 4,2.16 TMTIC AUTOFILETT.	0,31 €	1
34	25.25182.000	FASCETTA TIPO "NYLPAS016R"	1,28 €	1
35	25.58090.000	PIASTRINA PER VITE AUTOF.4,2	0,76 €	1
36	31.26190.000	VITE 4.12 TCIC UNI	0,04 €	5
37	020.40.812.00.00	DISTANZIALE SUPPORTO CONTA-KM	1,90 €	2
39	031.40.048.82.00	KIT POMPA CARBURANTE	272,88 €	1
40	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	1
41	31.30190.000	VITE BRUGOLA TCCE 6.8	0,56 €	2
42	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	4
43	13.12550.000	DADO M6.5 FLANGIATO	0,50 €	5
44	31.23565.000	VITE 4,5.15 SCREWPLAST TCCCR	0,51 €	1
46	14.40020.000	ELASTICO FISSAGGIO BATTERIA	1,00 €	1
47	25.25180.000	PASSAFILO FERMACAVI ,7MM BIANCO	2,18 €	1
49	020.40.006.00.00	FUSIBILE /32V	0,63 €	6
51	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	4
52	031.40.002.22.00	STAFFA FISSAGGIO INTERMITTENZA -BURATT.-	6,36 €	1
54	31.23370.000	VITE 4.11 TTLIC AUTOFIL.(X PLASTICA)	0,21 €	4
55	031.40.017.00.00	SENSORE ANTIRIBALTAMENTO	49,36 €	1
56	27.34800.000	RONDELLA TRANCIATA 4.16	0,31 €	2
57	31.23560.000	VITE 4,2.25 TMTIC AUTOFILETT.	0,56 €	2
58	031.40.039.00.00	RELE'	6,82 €	1
59	031.40.016.10.00	PIASTRA CENTRALINA	6,17 €	1
60	031.40.044.82.00	KIT GUARNIZIONI	33,93 €	1
61	029.13.004.00.00	SENSORE TEMPERATURA	36,23 €	1
62	031.40.014.00.00	SONDA SEGNALAZIONE RISERVA	57,21 €	1
63	031.43.087.00.00	PIASTRA CON GOMMA VULCANIZZATA	52,97 €	1
64	031.43.090.00.00	PIASTRA CON GOMMA VULCANIZZATA	52,97 €	1
65	C24.75.002.00.00	VITE PRIGIONIERA A RADICE MEDIA M5 L.22	1,45 €	4
66	C24.07.013.00.00	DADO ESAGONALE AUTOBLOC. CON FLANGIA M5	0,35 €	4
67	11.46401.000	BULLONE 5.20 RS CH 8	0,31 €	4
68	031.40.018.10.00	ELASTICO	6,36 €	1
69	031.40.045.82.00	KIT REGOLATORE	167,46 €	1
70	031.40.049.82.00	KIT RACCORDO CARBURANTE	41,87 €	1
71	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	1
72	27.40500.000	ROSETTA PIANA 6.12.1,6 DIN	0,21 €	3
73	031.40.051.00.00	CONDENSATORE	6,31 €	1
74	031.40.052.00.00	DIODI-GRUPPO	16,47 €	1
75	27.34650.000	RONDELLA 4.9	0,10 €	3

To see all drawing, select a model

BETA > ENDURO RR 430 4T RACING > 2016
