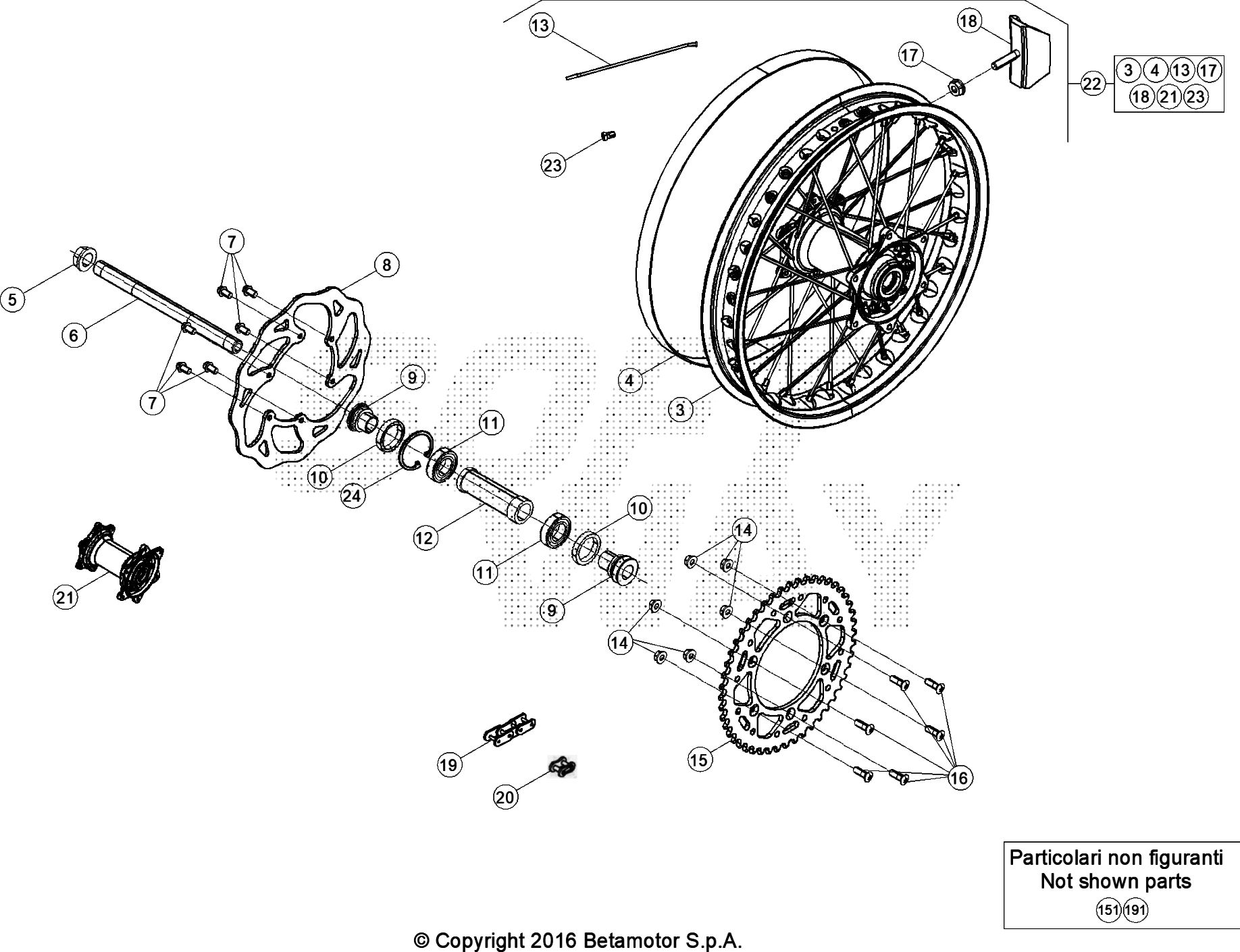

Drawing
Telaio > Ruota Posteriore

Valid for:

Rif.	Sku	Name	Price	Qty needed
3	031.42.034.00.59	CERCHIO POSTERIORE	270,71 €	1
5	13.27120.000	DADO SPECIALE PERNO RUOTA POSTERIORE	8,67 €	1
6	25.55812.000	PERNO RUOTA POSTERIORE	32,07 €	1
9	031.42.002.00.00	DISTANZIALE MOZZO POST. RR 4T	17,17 €	2
10	10.66000.000	ANELLO PARAOLIO .47.7	3,48 €	2
11	020.42.004.00.00	CUSCINETTO .47.12	12,30 €	2
12	031.42.005.00.00	DIST.INTERNO RUOTA POST. RR4T	10,47 €	1
14	13.17123.000	DADO M8 FLANGIATO CH.13 (DIN )	0,92 €	6
15	026.42.007.00.00	CORONA Z.49	87,99 €	1
16	31.96827.000	VITE SPEC.TGS TORXS M8X26 .9 DACROMET	0,76 €	6
17	13.17120.000	DADO M8 FLANGIATO CH.13 (ZIGRINATO)	0,65 €	1
18	036.42.009.00.00	FERMACOPERTONE	13,88 €	1
20	031.42.008.00.00	MAGLIA CONGIUNZIONE CATENA 5/8.1/4	10,68 €	1
21	031.42.014.80.00	MOZZO POST.C/CUSC.E DIST.INT.RR4T	332,60 €	1
22	026.42.008.00.59	RUOTA POSTERIORE	627,23 €	1
24	C01.26.001.00.00	ANELLO D'ARRESTO PER D.47X1,75 UNI	0,59 €	1
151	031.42.028.00.00	CORONA Z.45	46,69 €	1
191	037.42.002.00.00	CATENA 5/8 1/4 P.114 RR 4T EU	67,98 €	1

To see all drawing, select a model
