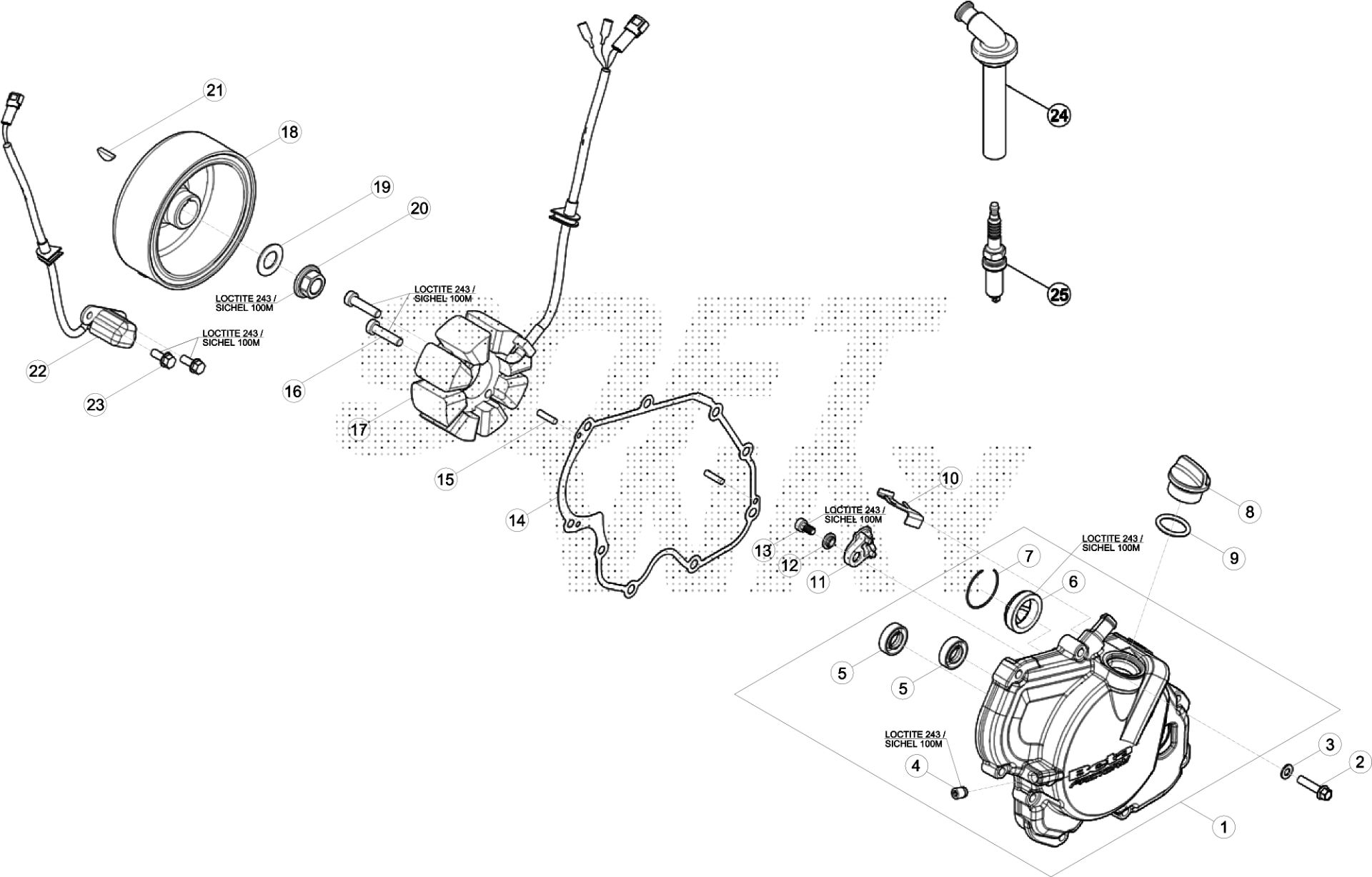

Drawing
Motore > Accensione

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	022.01.050.80.52	COPERCHIO VOLANO - COMPLETO RR4T 350CC	108,56 €	1
2	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	1
3	27.58000.000	RONDELLA SPESS. 6.12.1,0 RAME	0,93 €	1
4	006.01.021.00.00	TAPPO OLIO AD ESPANSIONE 7X9	1,12 €	1
5	10.44690.000	ANELLO PARAOLIO .22.6 B	5,04 €	1
6	006.01.056.00.00	OBLO' LIVELLO OLIO 22X30X8,5	14,21 €	1
7	28.25680.000	SEEGER 30X1 RB (DIN )	0,28 €	1
8	29.09601.000	TAPPO ALIMENTAZIONE OLIO CR /EXC	1,84 €	1
9	10.66340.000	ANELLO OR .3	0,65 €	1
10	006.01.054.00.00	PIASTRINA FISSAGGIO IMPIANTO	2,67 €	1
11	006.11.070.00.00	GUIDA CATENA COPERCHIO VOLANO	3,56 €	1
12	006.08.081.00.00	BOCCOLA	3,28 €	1
13	31.29823.000	VITE M5X10 DIN 8.8	0,18 €	1
14	006.01.051.00.00	GUARNIZIONE COPERCHIO VOLANO SPES.0,6MM	9,19 €	1
15	12.93384.000	RULLINO 4.15,8 G2 NBR	0,50 €	1
16	31.48507.000	VITE TCCE 6.25 TESTA RIBASSATA	0,44 €	1
17	006.10.020.00.00	STATORE	157,72 €	1
18	006.10.010.00.00	ROTORE	269,40 €	1
19	27.74810.000	RONDELLE ELASTICHE DIN - B12 - FST	0,23 €	1
20	13.25010.000	DADO	2,42 €	1
21	12.46020.000	CHIAVETTA 3.5	1,16 €	1
22	006.10.030.00.00	PICK UP	70,16 €	1
23	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	1
24	006.10.055.00.00	RACCORDO CANDELA RR 4T	30,67 €	1
25	006.10.050.00.00	CANDELA M12X1,25	9,99 €	1

To see all drawing, select a model
