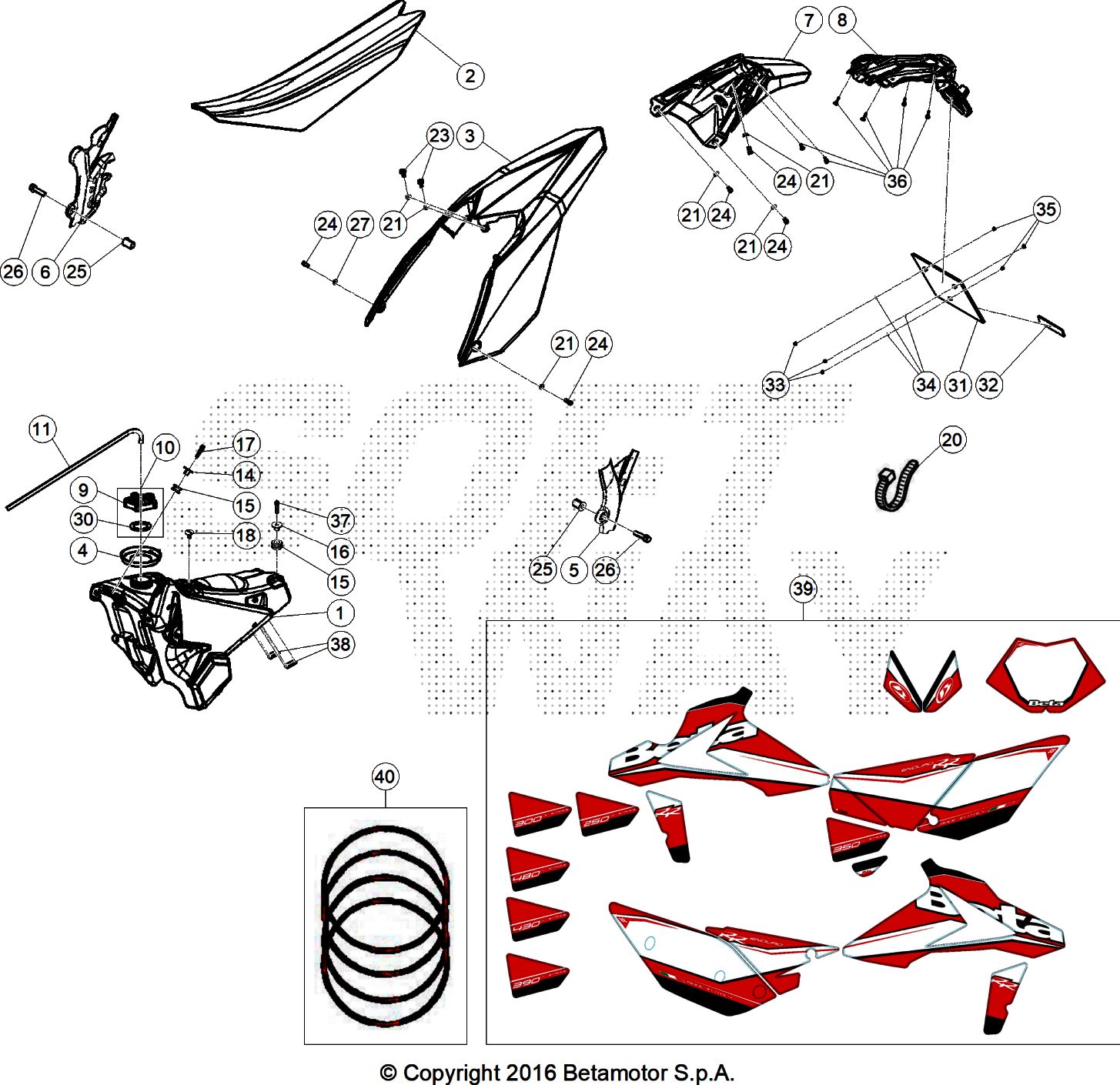

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

Rif.	Sku	Name	Price	Qty needed
3	031.43.030.10.97	PARAFANGO POST. RR4T ROSSO	44,81 €	1
4	026.43.029.00.00	ANELLO	2,73 €	1
5	020.43.060.10.59	PROTEZIONE TELAIO SX RR -NERO-	11,70 €	1
6	020.43.061.10.59	PROTEZIONE TELAIO DX RR 4T -NERO-	11,70 €	1
7	036.43.006.10.59	PORTATARGA -NERO-	31,44 €	1
8	020.43.034.10.59	PORTATARGA	30,63 €	1
10	026.43.032.80.00	TAPPO BENZINA	17,43 €	1
11	020.43.003.00.00	TUBO SFIATO TAPPO/VALVOLA RR 4T	1,29 €	1
14	020.43.002.00.00	DISTANZIALE SERBATOIO BENZINAANTERIORE	5,27 €	1
16	031.43.002.00.00	DISTANZIALE SERBATOIO BENZINA	5,26 €	1
17	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	1
18	31.89010.000	VITE SPEC. BLOCC. SELLA RR	2,62 €	1
20	15.14264.000	FASCETTA PLAST	0,76 €	1
21	13.54820.000	DISTANZIALE 6,5/9,0/13,5 . 4,8	1,28 €	6
23	31.95510.000	VITE 6X12 TBCE CON FLANGIA (10.9)	1,04 €	2
24	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	5
25	27.33740.000	RIVETTO FILETTATO M6TF20X ACCIAO INOX	2,68 €	2
26	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	2
27	13.62000.000	DISTANZIALE DISCO	1,98 €	1
31	018.43.010.10.59	SUPPORTO TARGA	4,40 €	1
32	12.33086.000	CATADIOTTRO POSTERIORE RR 4T	3,72 €	1
33	13.11010.000	DADO AUTOBLOCCANTE 5	0,56 €	3
34	27.36000.000	RONDELLA 5.11	0,31 €	3
35	31.29860.000	VITE TTLIC 5.16 TESTA	0,50 €	3
36	31.79960.000	VITE AUTOFILETTANTE PLASTICA 6X15	0,35 €	6
37	11.50300.000	BULLONE 6.30 RS CH 8	0,35 €	1
39	031.43.112.82.00	DECALCO	75,15 €	1
40	031.46.037.82.00	DECALCO CERCHI	45,31 €	1

To see all drawing, select a model
