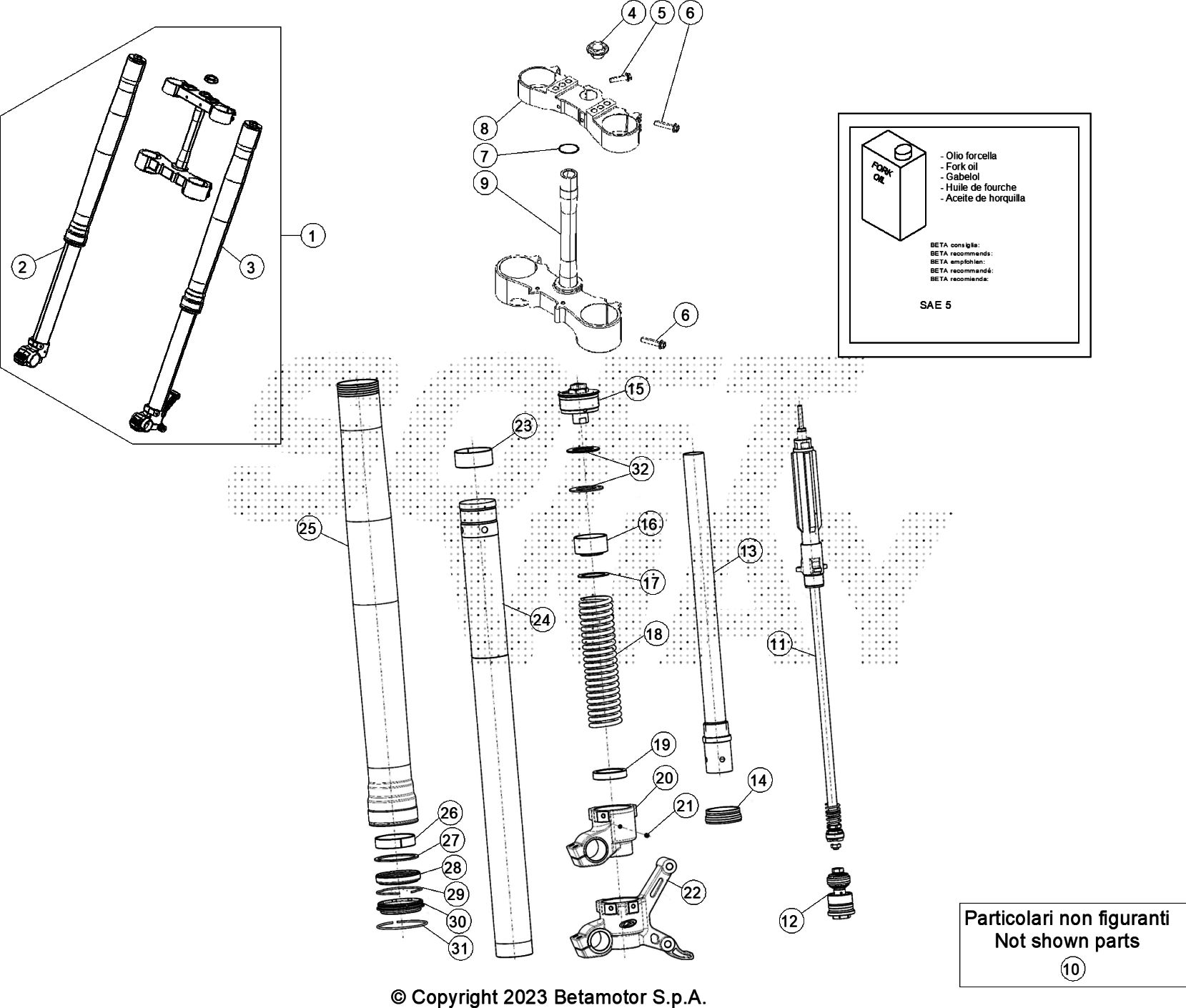

Drawing
Telaio > Forcella

Valid for:

Rif.	Sku	Name	Price	Qty needed
2	031.34.057.80.59	GAMBA FORCELLA DESTRA	1.106,85 €	1
3	031.34.056.80.59	GAMBA FORCELLA SINISTRA	1.130,72 €	1
4	020.34.004.00.00	DADO 20X1,5 FORCELLA	17,35 €	1
5	11.55440.000	BULLONE 8.30 RS CH	0,84 €	1
6	11.55510.000	BULLONE 8.40 RS CH	1,96 €	8
7	10.66420.000	ANELLO OR ,22.3,53 NBR	0,59 €	1
8	031.34.051.42.04	PIASTRA DI STERZO SUPERIORE	214,70 €	1
10	031.34.087.00.00	SFIATO	5,33 €	2
11	026.34.366.00.00	GRUPPO ESTENSIONE	303,44 €	2
12	026.34.365.00.00	GRUPPO COMPRESSIONE	99,42 €	2
13	026.34.017.00.00	TUBO INTERNO	105,02 €	2
14	020.34.313.00.00	GRUPPO CILINDRO APPOGGIO CANNA + ORING	29,88 €	2
15	031.34.022.00.00	GRUPPO TAPPO	117,95 €	2
16	026.34.358.00.00	DISTANZIALE	30,29 €	2
17	031.34.323.00.00	ROSETTA	18,39 €	2
18	031.34.025.00.00	MOLLA K 4,8 N/MM	43,85 €	2
19	031.34.026.00.00	ANELLO CENTRAGGIO	23,80 €	2
20	020.34.331.00.00	PIEDINO DESTRO	140,73 €	1
21	020.34.308.00.00	GRANO SU PIEDINI	2,16 €	2
22	020.34.311.00.00	PIEDINO SINISTRO	165,87 €	1
23	020.34.320.00.00	BOCCOLA D.49/47 L20	10,05 €	2
24	031.34.021.00.00	STELO	258,31 €	2
26	031.34.020.00.00	BOCCOLA D52/48 L12	14,43 €	2
27	020.34.318.00.00	DISTANZIALE	6,55 €	2
28	020.34.317.00.00	PARAOLIO	22,57 €	2
29	020.34.316.00.00	SEEGER D.58,45	7,63 €	2
30	020.34.315.00.00	RASCHIAPOLVERE	18,73 €	2
31	026.34.364.00.00	ANELLO D'ARRESTO	5,39 €	2
32	031.34.023.00.00	SVINCOLO MOLLA	38,22 €	2

To see all drawing, select a model
