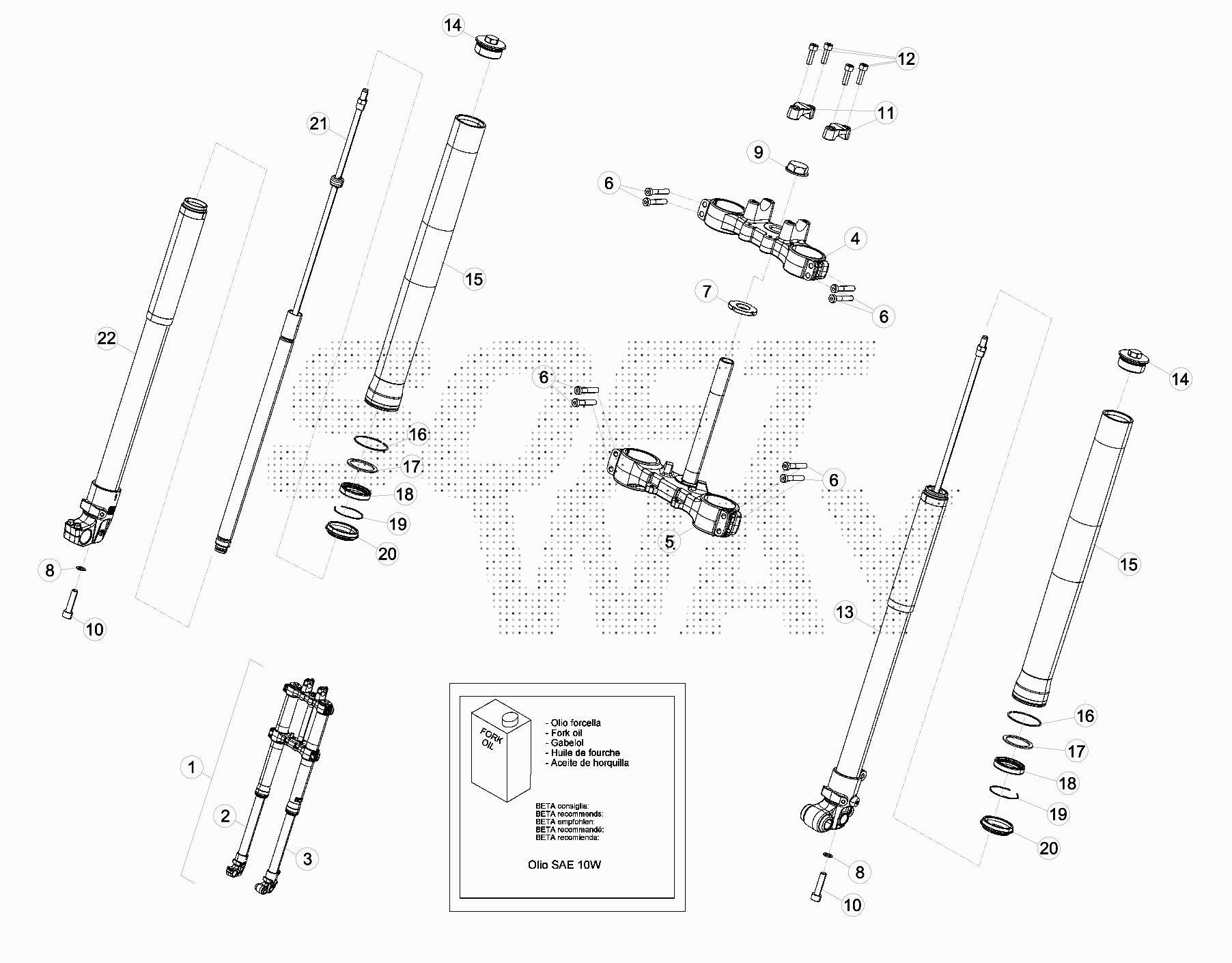

Drawing
Telaio > Forcella

Valid for:

Rif.	Sku	Name	Price	Qty needed
2	021.34.130.80.00	GAMBA DESTRA COMPLETA	548,29 €	1
3	021.34.110.80.00	GAMBA SX COMPLETA	505,90 €	1
4	024.34.063.00.00	PIASTRA SUPERIORE	301,96 €	1
5	024.34.018.80.00	PIASTRA INFERIORE COMPLETA	360,64 €	1
6	31.63912.000	VITE BRUGOLA TCCE 8.40 T.BASSA(DIN )	3,34 €	1
8	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	1
9	024.34.040.00.00	DADO CANNOTTO	12,71 €	1
11	024.34.064.00.00	CAVALLOTTO D.22	28,73 €	1
12	31.63900.000	VITE BRUGOLA TCCE 8.25 Z.B.	6,43 €	1
14	021.34.031.80.00	TAPPO GAMBALE CMPL RR/MOTARD 4T LC	8,26 €	1
15	021.34.032.00.00	GAMBALE RR/MOTARD 4T LC	438,18 €	1
16	024.34.664.00.00	ANELLO D'ARRESTO	8,44 €	1
17	024.34.667.00.00	RONDELLA	20,30 €	1
18	10.41281.000	ANELLO DI TENUTA FORCELLA .08112/5/6/8	16,62 €	1
19	10.41478.000	ANELLO FERMA PARAOLIO15.08028/9	0,96 €	1
22	021.34.020.00.00	TUBO D.41 DX CMPL RR/MOTARD 4T LC	206,49 €	1

To see all drawing, select a model
