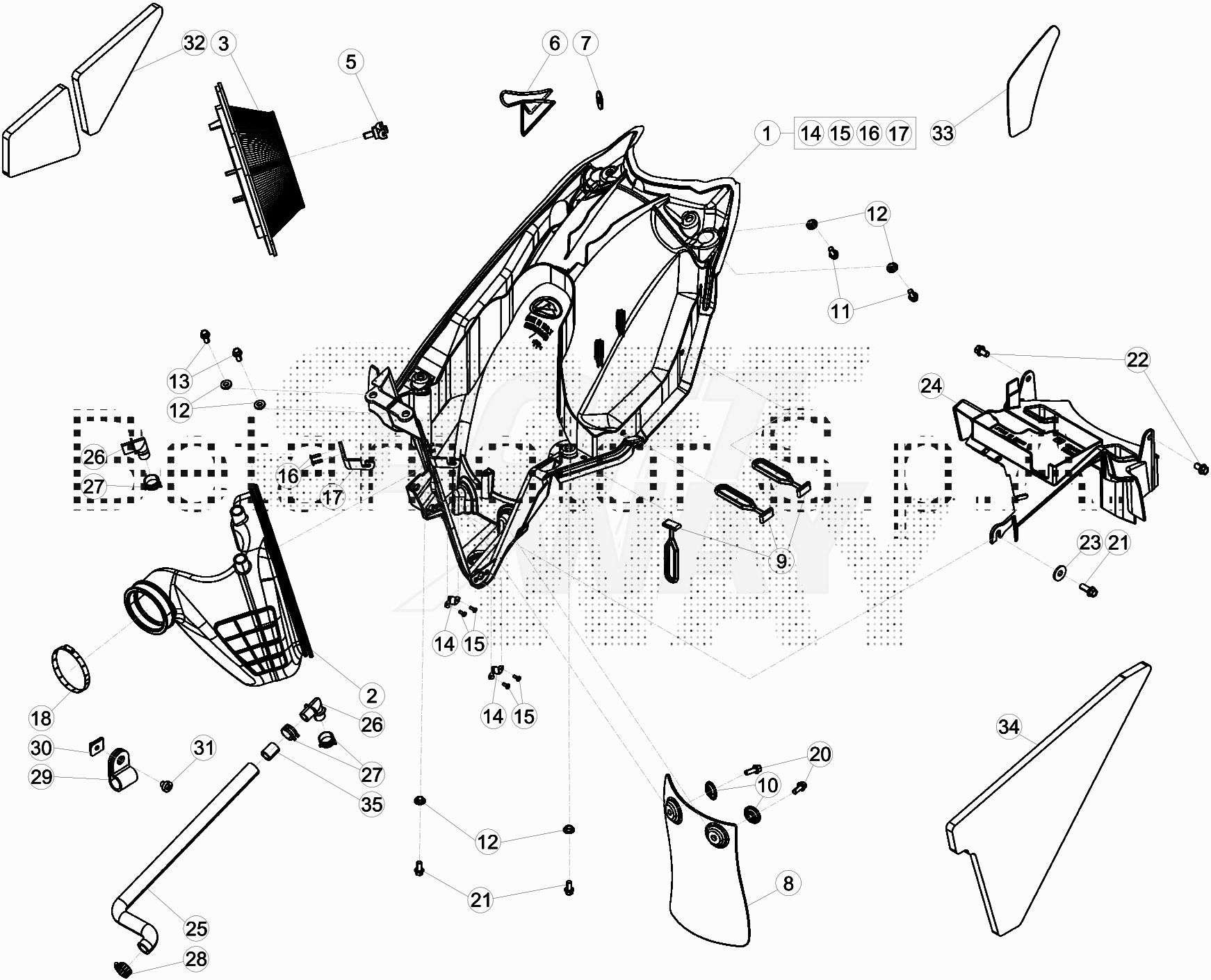

Drawing
Telaio > Scatola Filtro

Valid for:

BETA > MOTARD RR 125 4T LC - CBS > 2018

Rif.	Sku	Name	Price	Qty needed
1	021.38.011.80.59	SCATOLA FILTRO COMPLETA	45,71 €	1
2	021.38.022.00.59	MANICOTTO SCATOLA FILTRO	24,78 €	1
5	25.57197.000	PERNO RICHIAMO FERMA FILTRO	8,00 €	1
6	020.38.021.00.00	MOLLA FILTRO	9,33 €	1
7	27.74800.000	RONDELLA ELASTICA DI FISSAGGIO DIAM. 9MM	0,23 €	1
8	036.38.009.10.59	PROTEZIONE AMMORTIZZATORE	10,98 €	1
9	16.34907.000	GOMMINO RITENUTA CAVALLETTO RR 4T	1,22 €	3
10	27.74786.000	RONDELLA BOMBATA	2,77 €	2
20	31.79960.000	VITE AUTOFILETTANTE PLASTICA 6X15	0,35 €	2
12	13.54820.000	DISTANZIALE 6,5/9,0/13,5 . 4,8	1,28 €	6
13	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	2
14	026.38.004.00.00	RICETTACOLO	3,10 €	2
15	C18.19.009.00.00	RIVETTO A STRAPPO 2,5.8	0,10 €	4
16	27.33742.000	RIVETTO CHIUSURA SELLA DIAM.3X	0,37 €	2
17	020.38.002.00.00	STAFFA AGGANC.MOLLA F/FILTRO RR 4T	5,44 €	1
18	15.14272.000	FASCETTA RAC.ASPIRAZ.250/400/450/525 EXC	2,24 €	1
21	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	3
22	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	2
23	27.42000.000	RONDELLA 6.18	0,31 €	1
24	021.38.010.10.59	COPERCHIO SUP.SCAT.FILTRO VEM125 -NERA-	10,19 €	1
25	021.38.004.00.00	TUBO SFIATO OLIO MOTORE A MANICOTTO	10,41 €	1
26	27.11020.000	RACCORDO A °'	7,94 €	2
27	10.67470.000	ANELLO STRING. SCAT.FILTRO VTM35/VSP35	1,32 €	3
28	15.15320.000	FASCETTA 8/19 2C	1,89 €	1
29	25.25182.000	FASCETTA TIPO "NYLPAS016R"	1,28 €	1
30	25.58090.000	PIASTRINA PER VITE AUTOF.4,2	0,76 €	1
31	31.23500.000	VITE 4,2.13 AUTOFILETTANTE	0,50 €	1
32	021.38.005.00.00	SPUGNA INSONORIZZANTE FIANCHETTO DX	4,58 €	1
33	021.38.006.00.00	PROTEZIONE CALORE SCATOLA FILTRO VEM125	4,95 €	1
34	021.38.007.00.00	SPUGNA INSONORIZZANTE FIANCHETTO SX	6,70 €	1
35	27.31780.000	RIDUZIONE TUBO FUMI MOTORE	1,55 €	1

To see all drawing, select a model

BETA > MOTARD RR 125 4T LC - CBS > 2018
