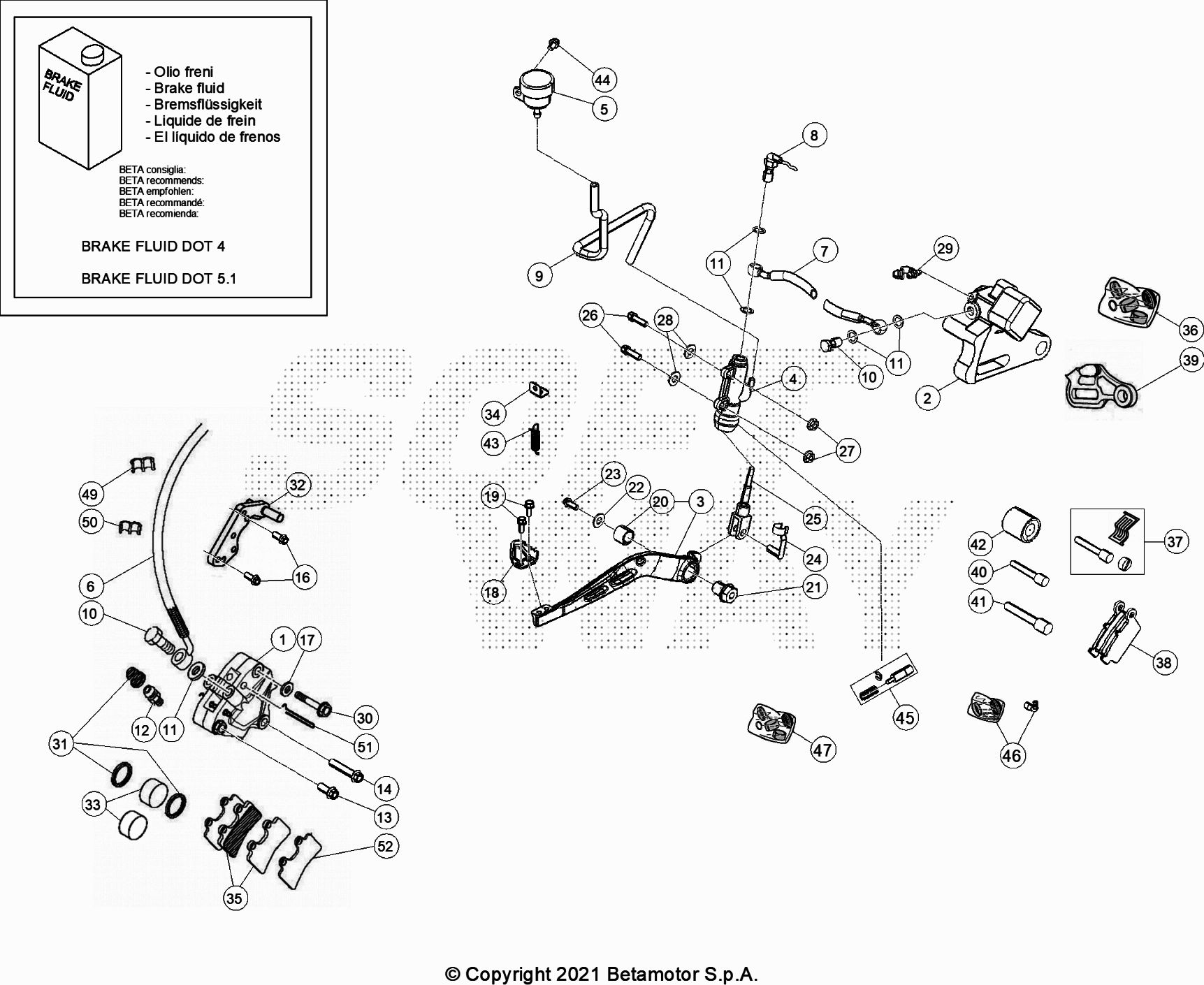

Drawing
Telaio > Freni

Valid for:

BETA > ENDURO RR 50 2T > 2018

Rif.	Sku	Name	Price	Qty needed
1	014.36.040.00.09	PINZA FRENO ANT. RR 50CC STD/RE 125CC	131,99 €	1
2	25.03073.009	PINZA FRENO POSTERIORE	163,47 €	1
3	024.36.001.80.00	PEDALE FRENO RR COMPL.	37,54 €	1
4	25.91177.009	POMPA FRENO POSTERIORE	57,75 €	1
5	28.05100.000	SERBATOIO OLIO FRENI TRIAL/ENDURO	7,14 €	1
6	015.36.005.00.00	TUBO FRENO ANTERIORE	44,16 €	1
7	024.36.003.00.00	TUBO FRENO POST. RR	60,98 €	1
8	18.89622.000	INTERRUT.STOP PRES.90°M10X1 CON CABLAG.	19,61 €	1
9	024.36.007.00.00	TUBO SERBATOIO-P/FRENO POST. RR	4,14 €	1
10	11.65040.000	BULLONE FORATO .1 X TUBO FRENO	2,49 €	2
11	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	5
12	31.96813.000	VITE SPECIALE PER SPURGO	6,59 €	1
13	11.54521.000	BULLONE 8.16 RS C/RONDELLA CH.10	0,70 €	1
14	11.55690.000	BULLONE 8.45 RS CH	1,62 €	1
16	11.54492.000	BULLONE 8.20 RS CH LISCIO	0,76 €	2
18	22.90053.000	MOZZETTO CON PEDANA	3,61 €	1
19	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	2
20	11.31031.000	BOCCOLA SINTERIZZATA .18.15	1,28 €	1
21	024.36.002.00.05	BOCCOLA SPEC. PEDALE FRENO -ZINCATA-	7,05 €	1
22	27.56055.000	RONDELLA 8.13 ZIGRINATA	0,45 €	1
23	31.64070.000	VITE FLANGIATA 8X25 CH10	0,76 €	1
24	28.93130.000	STAFFA BLOCC. ASTA FRENO	4,21 €	1
25	10.84040.000	ASTA COM. POMPA FRENO POST.	9,99 €	1
26	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	2
27	13.13020.000	DADO AUTOBLOCCANTE 6 BASSO	0,56 €	2
28	27.40500.000	ROSETTA PIANA 6.12.1,6 DIN	0,21 €	2
29	31.96801.000	VITE SPURGO X PINZA .03049/73/80/87	7,12 €	1
30	014.36.027.00.00	BULLONE TE 8X40 PG-1,25 PARZ.FILETT	2,07 €	1
31	20.02710.000	KIT GUARNIZIONI PINZA .0304	9,80 €	1
32	015.36.006.50.00	STAFFA FISSAGGIO PINZA	9,61 €	1
33	25.69490.000	PISTONCINO D.32 (PINZA .0304)	18,98 €	2
34	25.57912.000	PIASTRINA FIS. LEVA PEDALE FRENO	4,16 €	1
35	014.36.025.80.00	KIT PASTIGLIE FRENO PINZA 014360200	39,67 €	1
36	20.08272.000	KIT RICAMBI PINZA FRENO .03067/73	15,85 €	1
37	20.08273.000	KIT RICAMBI PINZA(PERNI-GRANO)2503073/67	25,00 €	1
38	25.25345.000	PASTIGLIE PER PINZA .03067/73	41,94 €	1
39	28.98121.000	SUPPORTO PINZA FRENO .03073	60,80 €	1
40	25.41854.000	PERNO ANCOR.D 8 PINZA 2503049/67/73/87	3,75 €	1
41	25.41856.000	PERNO ANCORAGGIO D 9 PINZA .03067/73	10,41 €	1
42	25.69459.000	PISTONCINO D.30 X PINZA .03067/73	24,83 €	1
43	22.48810.000	MOLLA RITORNO PED.FRENO END.	1,78 €	1
44	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	1
45	25.69456.000	PISTONCINO COMPL. POMPA 2591175/2591186	28,63 €	1
46	20.08268.000	KIT RICAMBI POMPA FRENO .91186	5,60 €	1
47	20.02707.000	KIT GUARNIZIONI X POMPA IDR.POST.2591175	11,76 €	1
49	25.24442.000	PASSACAVO DOPPIO TIPO 6/8	1,05 €	1
50	25.24443.000	PASSACAVO DOPPIO TIPO 6/6	1,01 €	1
51	22.32206.000	MOLLA FERMA PASTIGLIE X PINZA25.03057	2,71 €	1
52	014.36.024.00.00	PIASTRA INSONORIZ. PASTIGLIE FRENO	2,68 €	2
