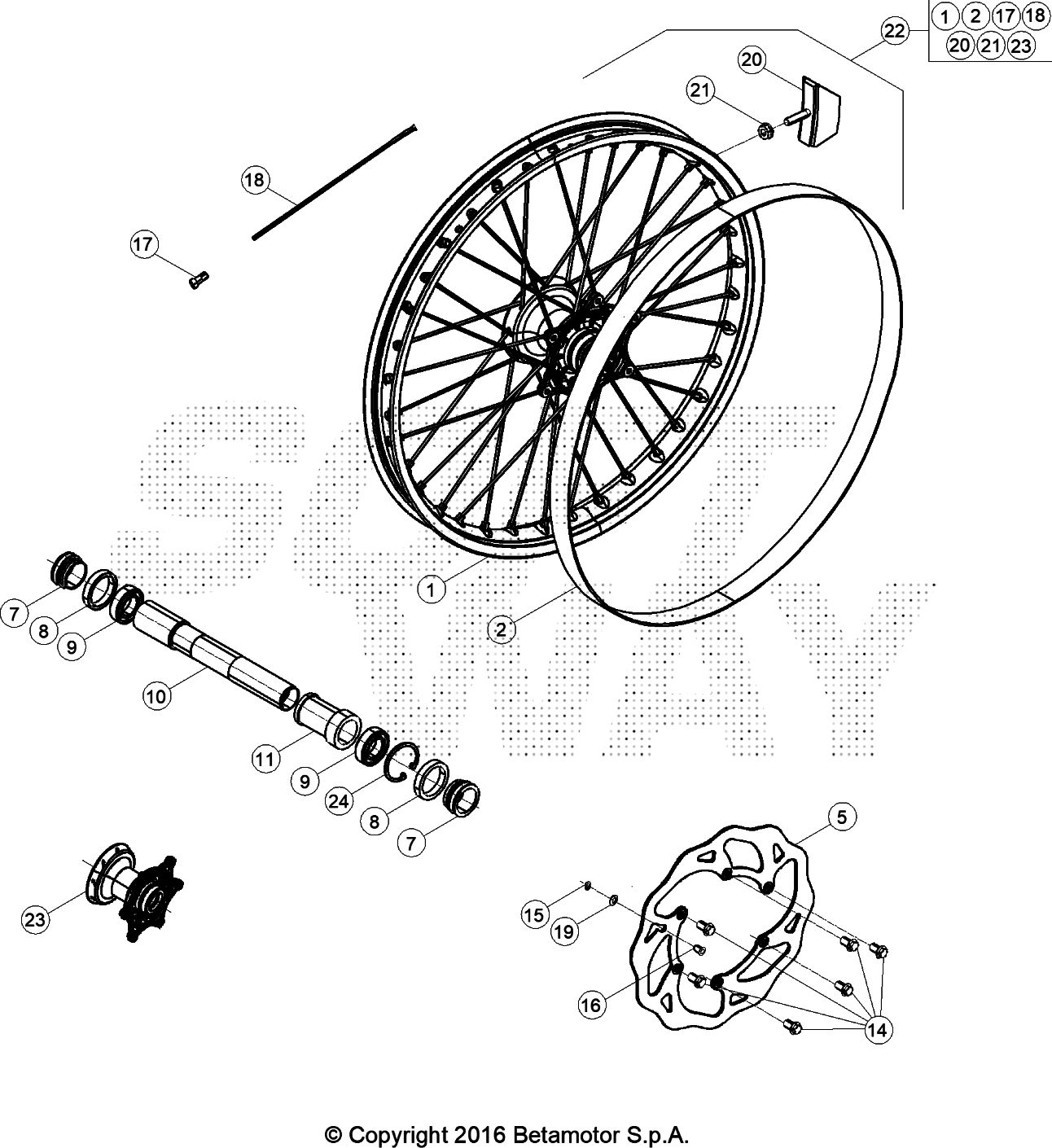

Drawing
Telaio > Ruota Anteriore

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	036.41.007.00.59	CERCHIO ANTERIORE	306,59 €	1
2	15.38200.000	FLAP .25	5,01 €	1
7	036.41.005.00.00	DISTANZIALE MOZZO ANTERIORE	16,81 €	2
8	10.66000.000	ANELLO PARAOLIO .47.7	3,48 €	2
9	020.41.003.00.00	CUSCINETTO .47.9	16,26 €	2
10	036.41.004.00.00	PERNO RUOTA ANTERIORE	51,87 €	1
11	031.41.015.00.00	DISTANZ. INT. MOZZO ANT. RR 4T	4,89 €	1
14	031.41.043.00.00	VITE SPECIALE M6X14	0,46 €	6
15	28.22660.000	SEEGER 9E	0,31 €	1
17	036.41.003.00.00	NIPPLES RUOTA ANTERIORE	1,61 €	36
18	036.41.002.00.00	RAGGIO ANTERIORE	3,67 €	36
19	27.58080.000	RONDELLA SPESS. 9 . . 0,4	0,88 €	1
20	036.41.010.00.00	FERMACOPERTONE	11,76 €	1
21	13.17120.000	DADO M8 FLANGIATO CH.13 (ZIGRINATO)	0,65 €	1
22	036.41.009.00.59	RUOTA ANTERIORE	629,17 €	1
23	031.41.014.80.00	MOZZO ANT. C/CUSC. E DIST.INTERNO RR 4T	279,09 €	1
24	C01.26.001.00.00	ANELLO D'ARRESTO PER D.47X1,75 UNI	0,59 €	1

To see all drawing, select a model
