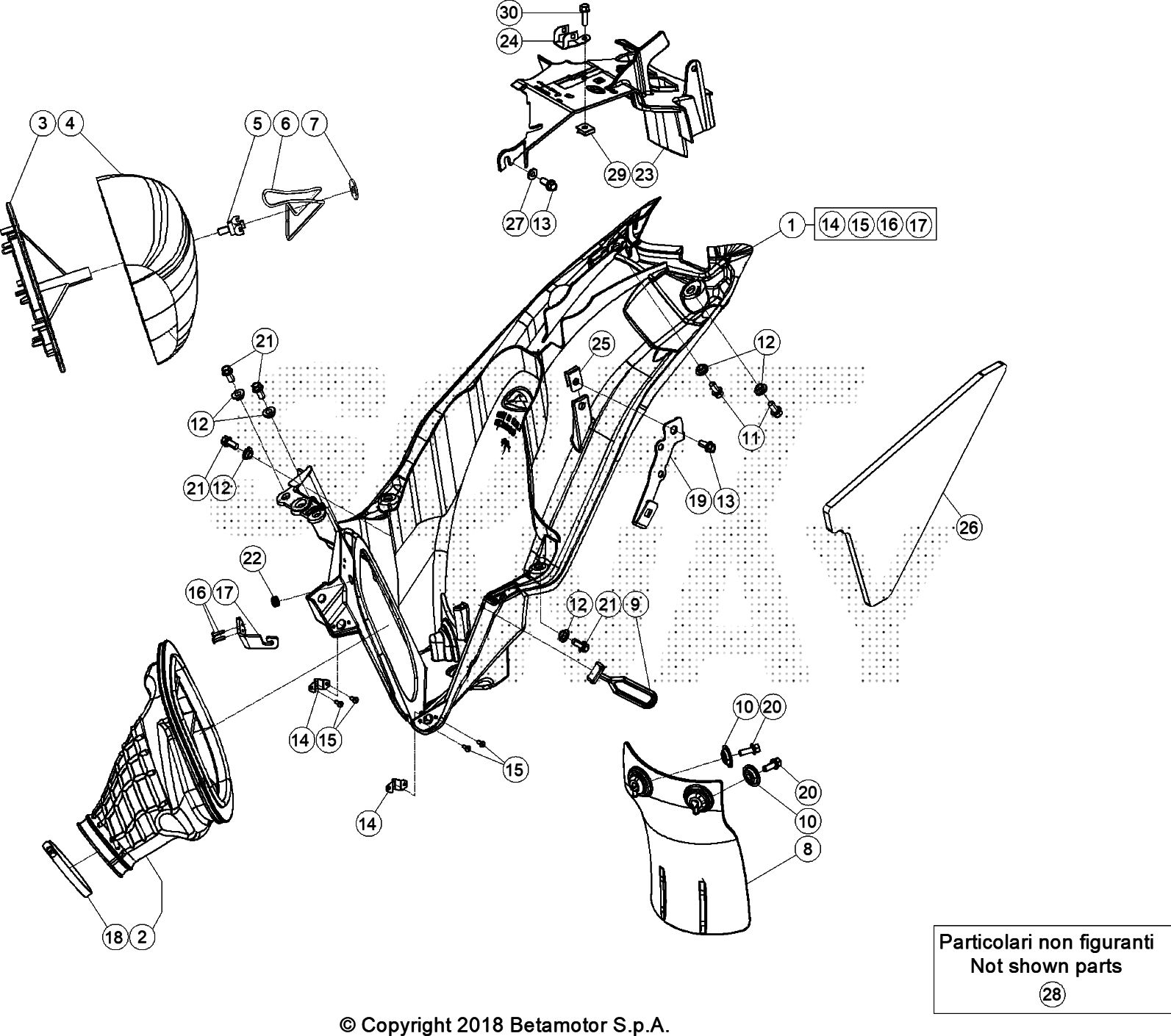

Drawing
Telaio > Scatola Filtro

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	036.38.014.80.59	SCATOLA FILTRO	44,88 €	1
2	026.38.001.00.00	MANICOTTO SCATOLA FILTRO RR 2T	25,77 €	1
3	026.38.002.00.00	GABBIA FILTRO ARIA RR 2T	15,03 €	1
5	25.57197.000	PERNO RICHIAMO FERMA FILTRO	8,00 €	1
6	020.38.021.00.00	MOLLA FILTRO	9,33 €	1
7	27.74800.000	RONDELLA ELASTICA DI FISSAGGIO DIAM. 9MM	0,23 €	1
8	036.38.009.10.59	PROTEZIONE AMMORTIZZATORE	10,98 €	1
9	16.34907.000	GOMMINO RITENUTA CAVALLETTO RR 4T	1,22 €	1
10	27.74786.000	RONDELLA BOMBATA	2,77 €	2
11	31.79960.000	VITE AUTOFILETTANTE PLASTICA 6X15	0,35 €	2
12	13.54820.000	DISTANZIALE 6,5/9,0/13,5 . 4,8	1,28 €	6
13	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	2
14	026.38.004.00.00	RICETTACOLO	3,10 €	2
15	C18.19.009.00.00	RIVETTO A STRAPPO 2,5.8	0,10 €	4
16	27.33803.000	RIVETTO A STRAPPO 3,2.11 ACCIAIO/ACCIAIO	0,35 €	2
17	036.38.008.15.00	STAFFA MOLLA FILTRO ARIA	4,18 €	1
18	15.14272.000	FASCETTA RAC.ASPIRAZ.250/400/450/525 EXC	2,24 €	1
19	031.40.127.22.00	STAFFA	5,00 €	1
20	31.30815.000	VITE AUTOFIL. 6.20 RR 4T	1,95 €	2
21	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	4
22	16.34906.000	GOMMINO PORTATARGA ALP/MOTARD4.0	2,79 €	1
23	036.38.001.10.59	COPERCHIO SCATOLA FILTRO	10,20 €	1
24	036.40.045.15.00	STAFFA IMPIANTO ELETTRICO XTRAINER 2T	7,44 €	1
25	25.60311.000	PIASTRINA PER VITE M6	1,11 €	1
26	036.38.005.00.00	SPUGNA	2,42 €	1
27	27.42000.000	RONDELLA 6.18	0,31 €	1
28	021.38.019.82.00	FILTRO ARIA	40,78 €	1
29	25.58060.000	PIASTRINA FILETTATA M5 -B4-	1,16 €	1
30	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	1

To see all drawing, select a model
