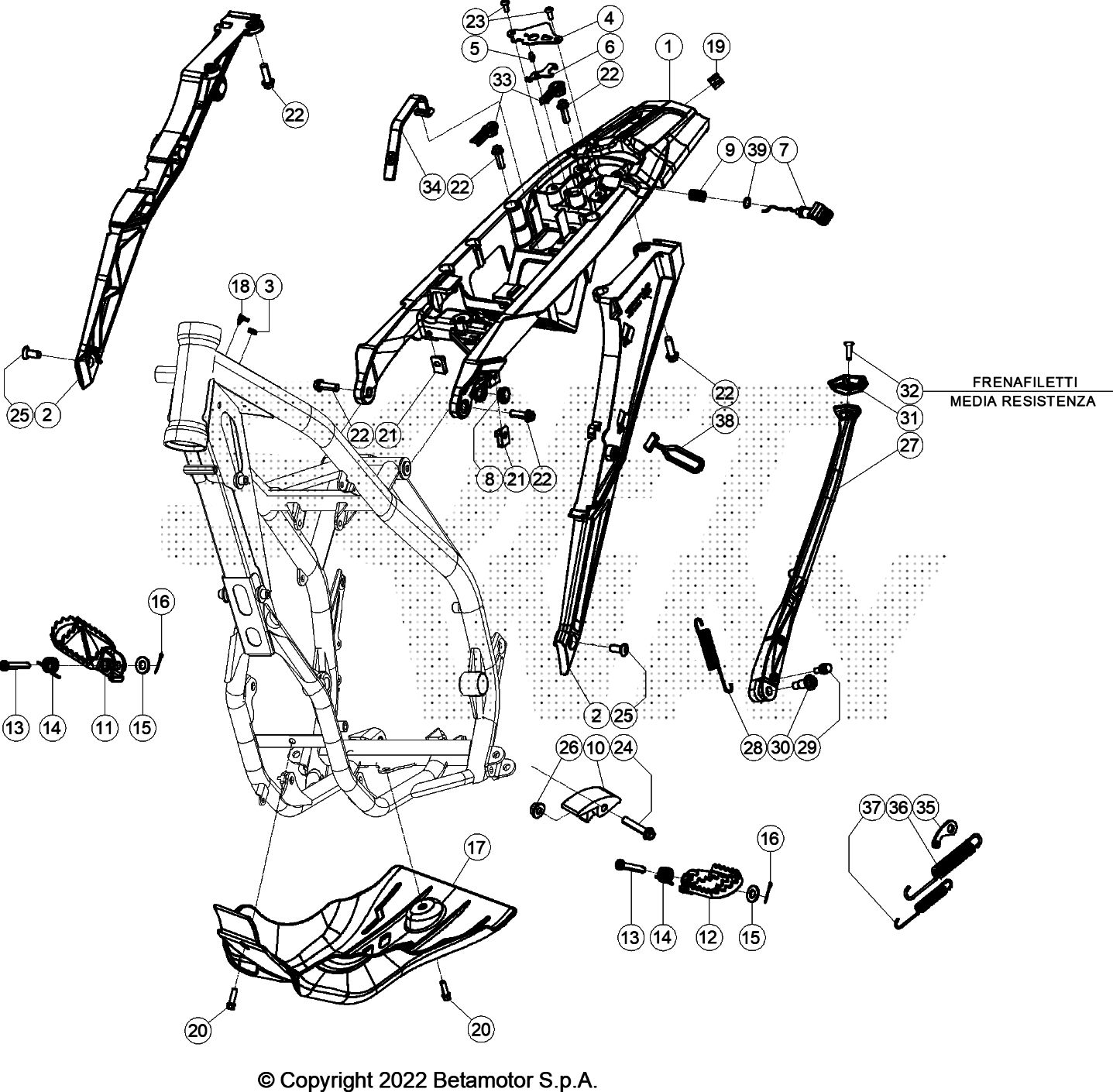

Drawing
Telaio > Accessori Telaio

Valid for:

BETA > ENDURO XTRAINER 250 2T > 2023

Rif.	Sku	Name	Price	Qty needed
1	054.32.000.80.59	TELAIO POSTERIORE BLACK XTRAINER 2T	119,85 €	1
2	037.32.060.00.59	ATTACCO TELAIO POSTERIORE COPP BLACK	81,08 €	1
3	28.91880.000	SILENT-BLOCK CAREN. MARMITTA	1,24 €	1
4	020.32.010.00.05	PIASTRA FISSAGGIO SERRATURA SELLA -ZINC-	19,81 €	1
5	020.32.112.00.00	RIVETTO SPECIALE SERRATURA SELLA ESP.2	2,49 €	1
6	037.32.013.50.00	PIASTRA RITEGNO	3,48 €	1
7	037.32.014.87.59	PULSANTE SELLA BLACK RR	10,05 €	1
8	037.38.003.00.00	INSERTO	0,85 €	1
9	020.32.016.00.00	MOLLA BOTTONE SERR.SELLA/FIS.MASCHERINA	0,92 €	1
10	25.25601.000	PATTINO CATENA	5,61 €	1
11	25.32521.000	PEDANA P/PIEDI DX RR 4T	45,19 €	1
12	25.32531.000	PEDANA P/PIEDI SX RR 4T	45,19 €	1
13	25.54465.000	PERNO PEDANA RR 4T	11,97 €	2
14	016.32.020.00.00	MOLLA PEDANA DX E SX RR 4T	2,98 €	2
15	031.32.001.00.00	ROSETTA SPECIALE .20.1,5 ZINC. BIANCA	0,28 €	2
16	12.81993.000	COPIGLIA PEDANA 3X20	0,76 €	2
17	036.32.002.00.00	PIASTRA SOTTO MOTORE	21,69 €	1
18	27.23473.000	RACCORDO PER SFIATO OLIO EVO/CR85	5,34 €	1
19	25.24430.000	PASSACAVO ADESIVO SCOOTER/VTM	1,24 €	3
20	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	2
21	25.60311.000	PIASTRINA PER VITE M6	1,11 €	2
22	31.64070.000	VITE FLANGIATA 8X25 CH10	0,76 €	6
23	31.29810.000	VITE TBCE 5.12 UNI7380 CLASSE10.9	1,16 €	2
24	11.55480.000	BULLONE 8.40 PF ROND. LISCIA	2,31 €	1
25	007.32.032.00.00	VITE SPEC.TSBEI CH 6 M8X20 .9 ZINCATA	0,84 €	2
26	13.17120.000	DADO M8 FLANGIATO CH.13 (ZIGRINATO)	0,65 €	1
27	037.32.010.82.00	CAVALLETTO - KIT	61,96 €	1
28	037.32.030.00.00	MOLLA	2,70 €	1
29	11.66615.000	BULLONE SPEC.PIASTRINA MOLLA CAVAL.	6,45 €	1
30	11.66614.000	BULLONE SPECIALE CAVALLETTO	6,58 €	1
31	037.32.017.00.00	INSERTO	3,83 €	1
32	31.34400.000	VITE BRUGOLA TSPCE 6.20	0,61 €	1
33	037.32.027.00.00	TAMPONE - KIT	2,35 €	1
34	037.43.043.00.00	ELASTICO BATTERIA	2,85 €	1
35	037.32.031.50.00	STAFFA MOLLA CAVALLETTO	3,16 €	1
36	037.32.029.00.00	MOLLA	2,70 €	1
37	037.32.028.00.00	MOLLA	2,26 €	1
38	16.34907.000	GOMMINO RITENUTA CAVALLETTO RR 4T	1,22 €	1
39	C02.06.066.00.00	ANELLO TENUTA 9.52X1.78	0,17 €	1

To see all drawing, select a model

BETA > ENDURO XTRAINER 250 2T > 2023
