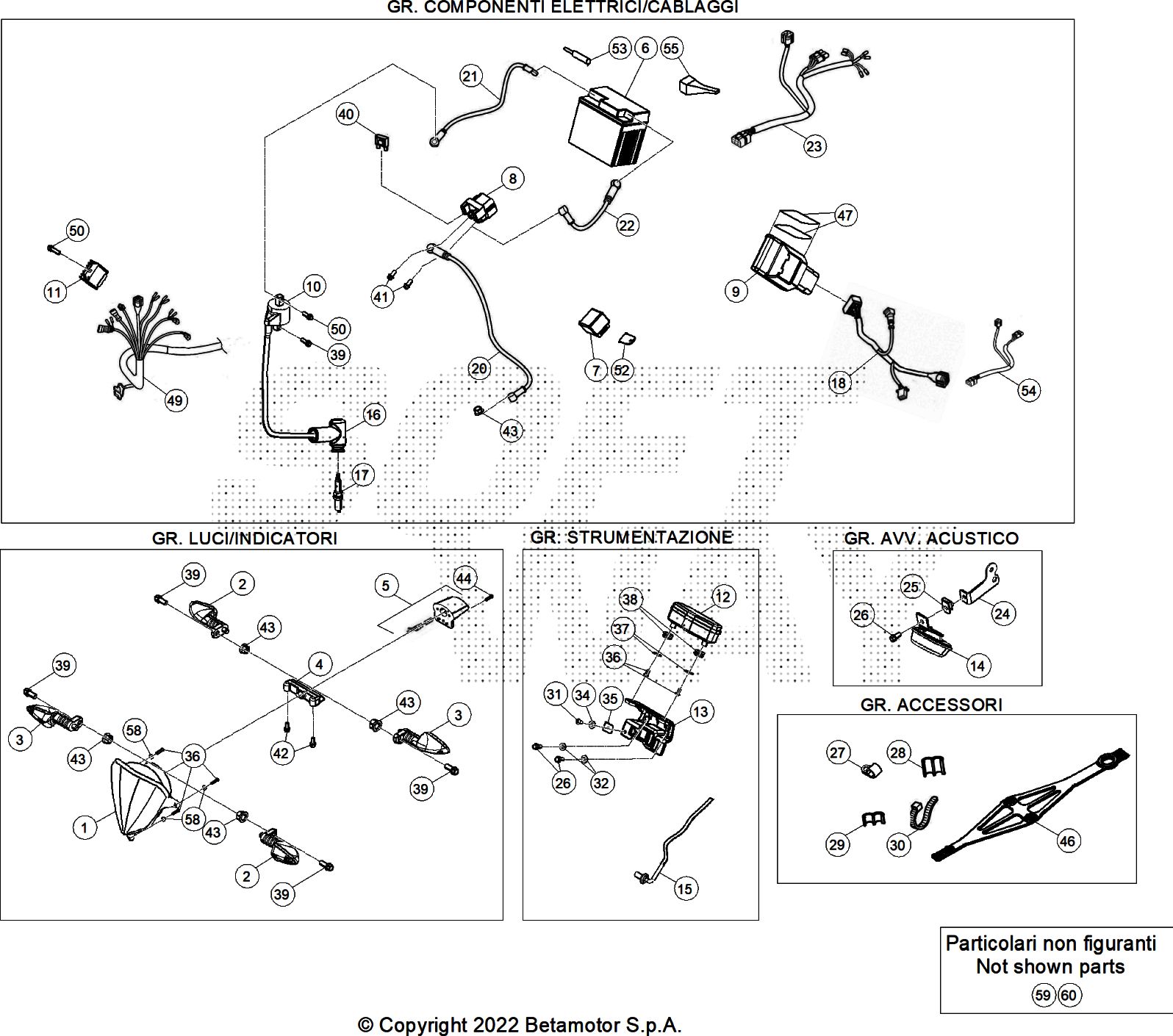

Drawing
Telaio > Impianto Elettrico

Valid for:

BETA > ENDURO RR 300 2T HOLCOMBE REPLICA > 2019

Rif.	Sku	Name	Price	Qty needed
1	031.40.006.00.00	GRUPPO OTTICO	45,24 €	1
2	020.40.061.00.00	INDICATORE DIREZ. ANT SX - POST.DX	14,44 €	2
3	020.40.060.00.00	INDICATORE DIREZ. ANT DX - POST SX	14,44 €	2
4	020.40.030.80.00	FANALINO POST. A LED COMPL. RR 4T	30,30 €	1
5	020.40.020.00.00	LUCE TARGA RR 4T	13,09 €	1
6	026.40.048.00.00	BATTERIA	182,68 €	1
7	18.84948.000	INTERMIT. ALP/URBAN 4T	18,04 €	1
9	026.40.053.82.00	CENTRALINA RR 2T	262,35 €	1
11	27.28101.000	REGOLATORE MOTORE /400/450/525 EXC	72,38 €	1
12	026.40.029.00.00	STRUMENTO DIGITALE	164,90 €	1
13	031.40.011.00.00	STAFFA SUPPORTO CONTA-KM RR 4T	7,72 €	1
14	007.40.050.00.00	AVVISATORE ACUSTICO EVO 2T/4T	6,50 €	1
16	27.13514.000	RACCORDO CANDELA CR-65/2001	12,70 €	1
17	12.25220.000	CANDELA BR7ES NGK	5,08 €	1
18	035.40.009.00.00	IMPIANTO ELETTRICO PRINCIPALE	105,96 €	1
20	026.40.006.00.00	IMPIANTO RELE'-MOTORINO RR 2T	17,68 €	1
21	020.40.002.00.00	IMPIANTO MASSA RR 4T	8,42 €	1
22	020.40.003.00.00	IMPIANTO ELETTRICO RELE'	11,57 €	1
23	026.40.041.00.00	IMPIANTO ELETTRICO	36,19 €	1
24	28.97255.000	STAFFA SUPP.AVVISATORE ACUSTICO RR 2T/4T	6,23 €	1
25	25.60311.000	PIASTRINA PER VITE M6	1,11 €	1
26	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	3
27	15.14654.000	FASCETTA PASSACAVO GOMMATO	1,24 €	1
28	25.24442.000	PASSACAVO DOPPIO TIPO 6/8	1,05 €	3
29	25.24443.000	PASSACAVO DOPPIO TIPO 6/6	1,01 €	3
30	15.14264.000	FASCETTA PLAST	0,76 €	4
31	31.23600.000	VITE 4,2.13 TMTIC AUTOFLETT.	0,56 €	1
32	13.54820.000	DISTANZIALE 6,5/9,0/13,5 . 4,8	1,28 €	2
34	27.34800.000	RONDELLA TRANCIATA 4.16	0,31 €	1
35	25.58090.000	PIASTRINA PER VITE AUTOF.4,2	0,76 €	1
36	31.26190.000	VITE 4.12 TCIC UNI	0,04 €	5
37	020.40.812.00.00	DISTANZIALE SUPPORTO CONTA-KM	1,90 €	2
39	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	5
40	020.40.006.00.00	FUSIBILE /32V	0,63 €	2
41	31.30190.000	VITE BRUGOLA TCCE 6.8	0,56 €	2
42	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	2
43	13.12550.000	DADO M6.5 FLANGIATO	0,50 €	5
44	31.23565.000	VITE 4,5.15 SCREWPLAST TCCCR	0,51 €	1
46	026.40.009.00.00	ELASTICO CENTRALINA	8,86 €	1
47	29.10317.000	TAMPONE CARTER PARASASSI RR 4T	0,78 €	2
49	026.40.049.00.00	IMPIANTO ELETTRICO SERVIZI	72,11 €	1
50	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	2
52	031.40.002.22.00	STAFFA FISSAGGIO INTERMITTENZA -BURATT.-	6,36 €	1
53	031.40.051.00.00	CONDENSATORE	6,31 €	1
54	026.40.057.00.00	IMPIANTO ELETTRICO DIAGNOSI	15,90 €	1
55	031.40.052.00.00	DIODI-GRUPPO	16,47 €	1
58	27.34650.000	RONDELLA 4.9	0,10 €	3
59	031.40.042.00.00	IMPIANTO ELETTRICO SERVIZI POSTERIORE	18,53 €	1
60	026.40.038.00.00	IMPIANTO ELETTRICO SERVIZI	97,11 €	1

To see all drawing, select a model

BETA > ENDURO RR 300 2T HOLCOMBE REPLICA > 2019
