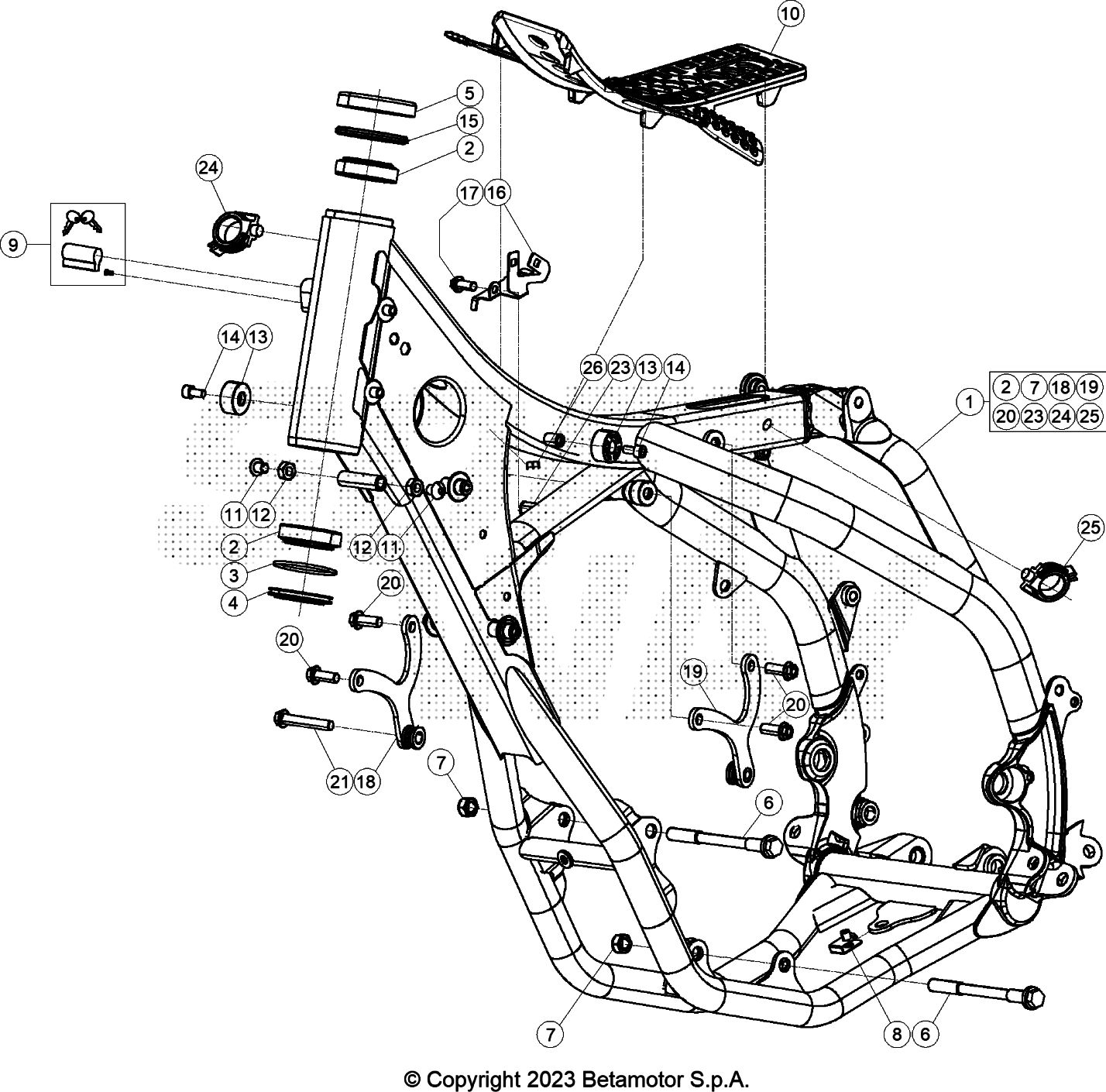

Drawing
Telaio > Telaio/Telaietto

Valid for:

Rif.	Sku	Name	Price	Qty needed
2	12.99510.000	CUSCINETTO CONICO .50.15	19,61 €	2
3	10.66935.000	ANELLO OR PER PARAPOLVERE STERZO RR 4T	0,24 €	1
4	020.31.039.00.00	ANELLO INT.PARAPOLV.-STERZO- RR 4T	9,72 €	1
5	031.31.016.22.00	PROTEZIONE CUSCINETTO STERZO	3,59 €	1
6	11.64607.000	BULLONE SPECIALE FIS.MOTORE(SUP. E INF.)	17,20 €	2
7	13.21060.000	DADO M10X1.25 H.8.5 CH.14 SELF-LOCKING	2,32 €	2
8	25.60311.000	PIASTRINA PER VITE M6	1,11 €	1
10	049.31.054.00.59	TAMPONE SERBATOIO	13,29 €	1
11	31.64060.000	VITE TBIB 8.16	1,50 €	2
12	13.16000.000	DADO 8.6 CH	0,56 €	2
13	29.10310.000	TAMPONE SERBATOIO	4,03 €	2
14	31.31040.000	VITE BRUGOLA TCEI 6.12	0,13 €	2
15	031.32.007.00.00	ANELLO DI TENUTA	1,26 €	1
16	049.40.004.22.00	STAFFA IMPIANTO ELETTRICO	9,96 €	1
17	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
18	037.32.061.80.00	ATTACCO MOTORE RR 4T	16,84 €	1
19	037.32.062.50.00	ATTACCO MOTORE RR 4T	18,09 €	1
20	11.54521.000	BULLONE 8.16 RS C/RONDELLA CH.10	0,70 €	4
21	C24.31.045.00.00	VITE M8X65	2,43 €	1
23	27.33741.000	RIVETTO FILETTATO SEMI-ESAGON. SH6 INOX	2,46 €	1
24	25.24444.000	PASSACAVO A SCATTO D.20	0,96 €	1
25	25.24440.000	PASSACAVO SU TELAIO SCOOTER	1,24 €	1
26	25.24443.000	PASSACAVO DOPPIO TIPO 6/6	1,01 €	1

To see all drawing, select a model
