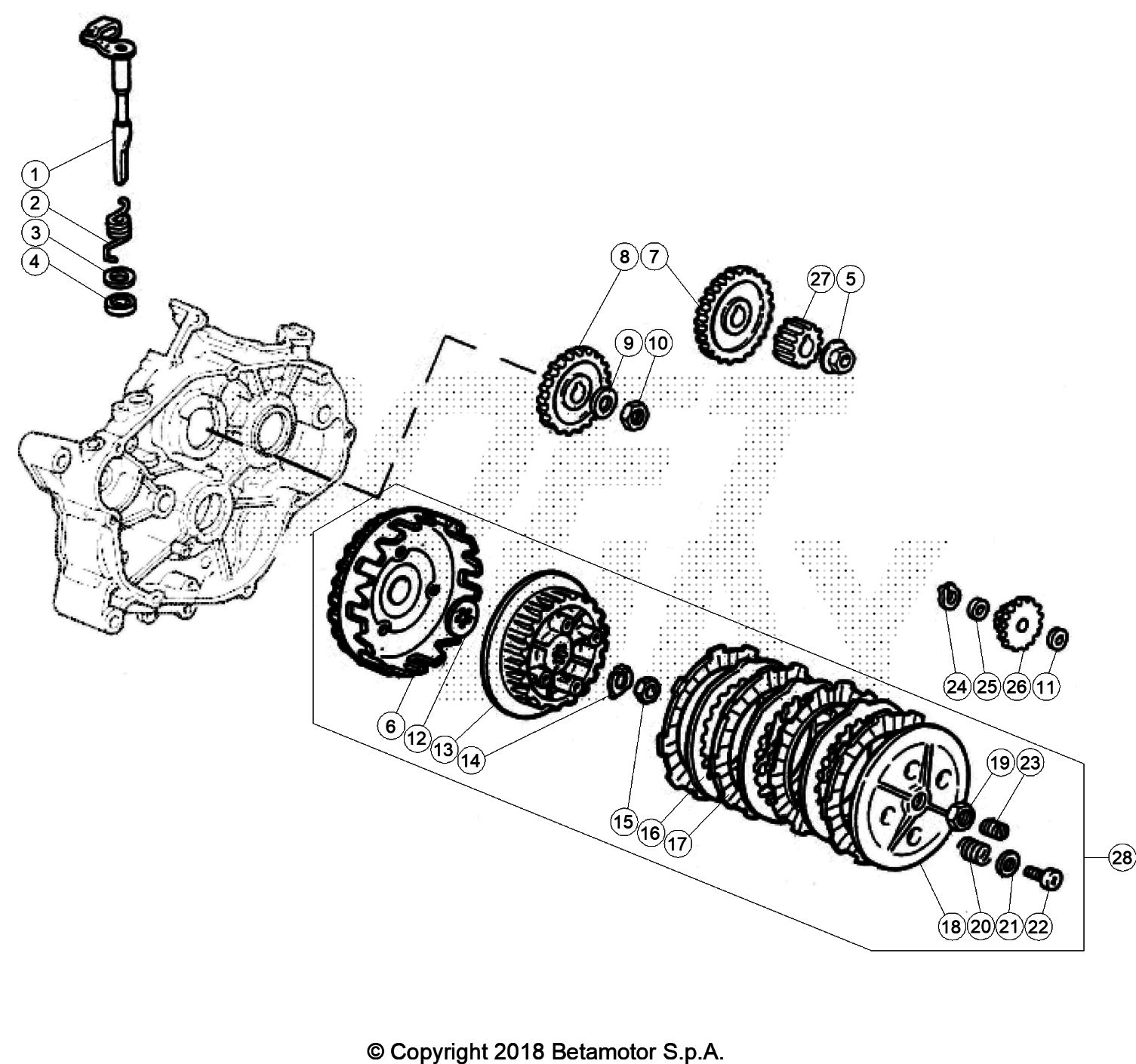

Drawing
Motore > Trasmissione Primaria/Frizione

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	34.00170.000	LEVA FRIZIONE COMPL.(43.0032.0)	37,10 €	1
2	34.00650.000	MOLLA RICHIAMO LEVA FRIZIONE(46.0220.0)	3,84 €	1
3	34.01570.000	RONDELLA D.14X26X0,5 (49.0701.0)	2,96 €	1
4	34.02320.000	PARAOLIO BA D.15X24X5 (53.0502.9)	5,28 €	1
5	34.01360.000	DADO M12X1,25 H.11 C/FLANGIA (49.0347.0)	6,82 €	1
6	024.03.000.80.00	CAMPANA FRIZIONE COMPLETA	163,93 €	1
7	024.03.008.00.00	INGRANAGGIO	87,24 €	1
8	024.03.009.00.00	INGRANAGGIO	88,90 €	1
9	34.01450.000	RONDELLA ,3X22 (49.0644.0)	2,98 €	1
10	34.01350.000	DADO M12X1 H.5 (49.0342.0)	3,79 €	1
11	34.01520.000	RONDELLA D.8,4X16 SP.0,6 (49.1609.6)	2,98 €	1
12	046.03.000.00.00	DISTANZIALE	14,70 €	1
13	34.00410.000	TAMBURINO FRIZIONE (40.3602.0)	34,66 €	1
14	34.01560.000	RONDELLA D.12 X DADO FRIZ.(49.0700.0)	2,94 €	1
15	34.01330.000	DADO M12X1,25 (49.0337.0)	3,01 €	1
16	024.03.001.00.00	DISCO CONDOTTO	12,08 €	3
17	024.03.002.00.00	DISCO CONDUTTORE	15,18 €	4
18	34.00370.000	SPINGIDISCO FRIZIONE (35.0138.0)	22,95 €	1
19	34.01340.000	DADO M14X1,25 X VITE REG.FRIZ.-49.0324.0	3,36 €	1
20	024.03.003.00.00	MOLLA FRIZIONE	4,90 €	4
21	024.03.004.00.00	RONDELLA MOLLA FRIZIONE	3,36 €	4
22	024.03.005.00.00	VITE MOLLA FRIZIONE	3,49 €	4
23	34.01580.000	VITE REGISTRO FRIZ.M14X1,25 (49.0801.0)	4,54 €	1
24	34.01160.000	ANELLO SEEGER X ALBERO D.8 (03.0301.6)	2,46 €	1
25	34.01530.000	RONDELLA D.8,2X15X1 (49.1613.0)	2,60 €	1
26	34.00520.000	INGRANAGGIO DOPPIO INTERM.(40.0478.7)	5,32 €	1
27	024.03.007.00.00	PIGNONE TRASMISSIONE PRIMARIA	44,05 €	1
28	024.03.006.80.00	FRIZIONE COMPLETA	223,22 €	1

To see all drawing, select a model
