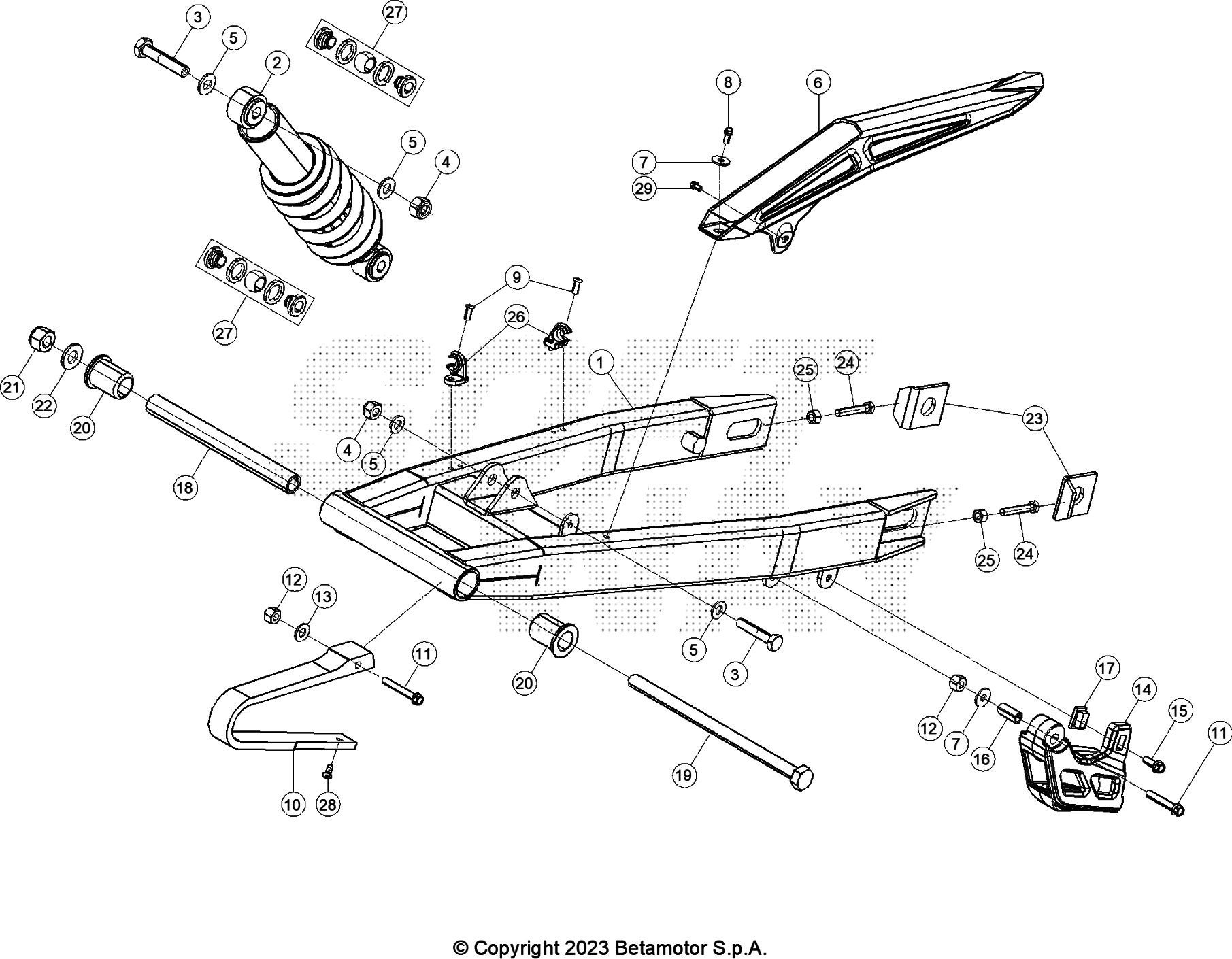

Drawing
Telaio > Forcellone/Sospensione Posteriore

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	046.33.007.40.59	FORCELLONE BLACK RR 2T	250,15 €	1
2	046.33.004.00.50	AMMORTIZZATORE RED RR 2T	223,97 €	1
3	11.63000.000	BULLONE .50 PF CH RS	1,98 €	2
4	13.19010.000	DADO AUTOBLOCCANTE BASSO	0,85 €	2
5	27.54000.000	RONDELLA .21.2	0,56 €	4
6	12.88591.159	COPRICATENA SUP. RR 4T NERO	9,41 €	1
7	27.42000.000	RONDELLA 6.18	0,31 €	2
8	31.95510.000	VITE 6X12 TBCE CON FLANGIA (10.9)	1,04 €	1
9	27.33950.000	RIVETTO 4,9.11	0,09 €	2
10	29.10093.052	TASSELLO G/CATENA SUP. URBAN -NERO-	14,81 €	1
11	11.50360.000	BULLONE 6.40 RS CH 8	0,57 €	2
12	13.13020.000	DADO AUTOBLOCCANTE 6 BASSO	0,56 €	2
13	27.40500.000	ROSETTA PIANA 6.12.1,6 DIN	0,21 €	1
14	29.10071.000	TASSELLO GUIDACATENA INFERIORE RR4T	23,12 €	1
15	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
16	13.49191.000	DISTANZIALE PATTINO CATENA INF	3,56 €	1
17	13.48868.000	DISTANZIALE TASSELLO G/CAT. INF.	8,76 €	1
18	13.48068.000	DISTANZIALE .18.177	11,10 €	1
19	25.55730.000	PERNO FORCELLONE TRIAL ED ENDURO	17,30 €	1
20	11.22024.000	BOCCOLA IN PLASTICA DIAM.18,15	8,26 €	2
21	13.21130.000	DADO AUTOBLOCCANTE FLANGIATO M12 X 1,25	5,70 €	1
22	27.55600.000	RONDELLA .24.2,5 BISELLATE	0,56 €	1
23	29.06201.057	TIRACATENA RR-50 STD	6,23 €	2
24	11.50760.000	BULLONE 7.40 IF CH RS	1,05 €	2
25	13.15000.000	DADO 7.7 CH	0,61 €	2
26	15.14605.000	FASCETTA PASSATUBO FRENO POST. GRIGIO	2,72 €	2
27	024.33.054.82.00	KIT SNODO	69,83 €	2
28	31.30600.000	VITE 6.16 TSPCE BR	0,56 €	1
29	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	1

To see all drawing, select a model
