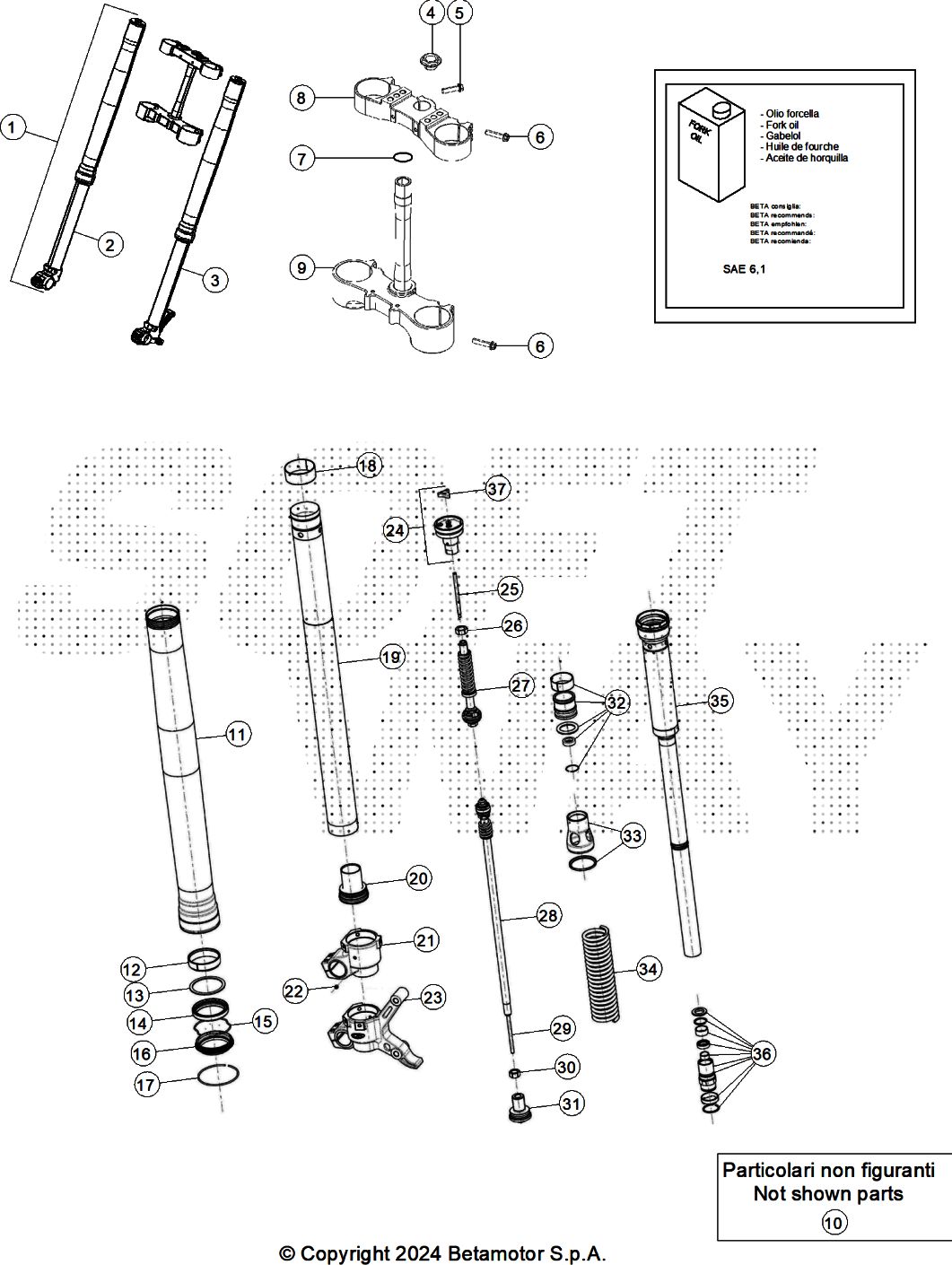

Drawing
Telaio > Forcella

Valid for:

Rif.	Sku	Name	Price	Qty needed
2	031.34.060.80.53	GAMBA FORCELLA DESTRA	1.181,95 €	1
3	031.34.059.80.53	GAMBA FORCELLA SINISTRA	1.201,80 €	1
4	020.34.004.00.00	DADO 20X1,5 FORCELLA	17,35 €	1
5	11.55440.000	BULLONE 8.30 RS CH	0,84 €	1
6	11.55510.000	BULLONE 8.40 RS CH	1,96 €	8
7	10.66420.000	ANELLO OR ,22.3,53 NBR	0,59 €	1
8	031.34.012.42.59	PIASTRA DI STERZO	214,70 €	1
9	031.34.029.82.59	PIASTRA DI STERZO COMPLETA	252,81 €	1
10	031.34.087.00.00	SFIATO	5,33 €	2
12	031.34.020.00.00	BOCCOLA D52/48 L12	14,43 €	2
13	020.34.318.00.00	DISTANZIALE	6,55 €	2
14	020.34.317.00.00	PARAOLIO	22,57 €	2
15	020.34.316.00.00	SEEGER D.58,45	7,63 €	2
16	020.34.315.00.00	RASCHIAPOLVERE	18,73 €	2
17	026.34.364.00.00	ANELLO D'ARRESTO	5,39 €	2
18	020.34.320.00.00	BOCCOLA D.49/47 L20	10,05 €	2
19	031.34.021.00.00	STELO	258,31 €	2
20	026.34.345.00.00	SEDE REGISTRO	56,02 €	2
21	020.34.331.00.00	PIEDINO DESTRO	140,73 €	1
22	020.34.308.00.00	GRANO SU PIEDINI	2,16 €	2
23	020.34.311.00.00	PIEDINO SINISTRO	165,87 €	1
24	031.34.063.00.00	TAPPO FORCELLA	117,95 €	2
25	026.34.347.00.00	ASTA	24,51 €	2
26	026.34.348.00.00	DADO	16,12 €	2
27	031.34.064.00.00	REGISTRO	103,26 €	2
29	031.34.345.00.00	ASTA	25,64 €	2
30	031.34.346.00.00	DADO	14,05 €	2
31	031.34.347.00.00	REGISTRO GRUPPO ESTENSIONE	74,65 €	2
32	026.34.354.00.00	GRUPPO PISTONE	45,51 €	2
33	026.34.355.00.00	GRUPPO GUIDAMOLLA	80,52 €	2
36	031.34.349.00.00	GRUPPO GUIDASTELO	84,29 €	2
37	031.34.350.00.00	POMELLO	9,14 €	2

To see all drawing, select a model
