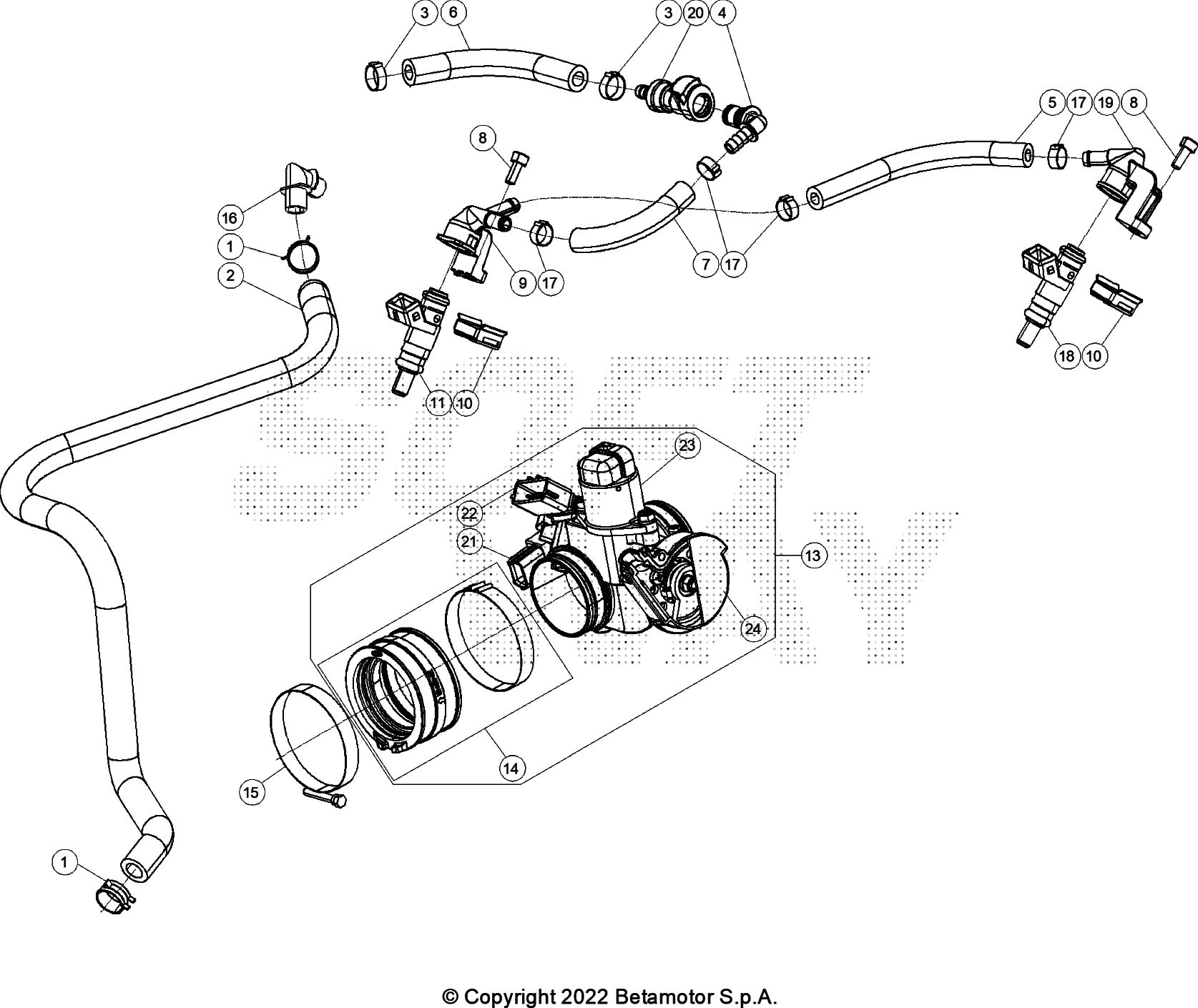

Drawing
Motore > Iniezione

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	10.67470.000	ANELLO STRING. SCAT.FILTRO VTM35/VSP35	1,32 €	2
2	029.13.002.00.00	TUBO VENTILAZIONE	11,60 €	1
3	C07.16.002.00.00	FASCETTA AUTOAGGRAPPANTE NORMA /8 W4	1,67 €	2
4	029.13.008.00.00	CONNETTORE TUBO BENZINA	7,38 €	1
5	029.13.017.00.00	TUBO BENZINA	12,30 €	1
6	029.13.023.00.00	TUBO BENZINA	11,66 €	1
7	029.13.024.00.00	TUBO BENZINA	11,03 €	1
8	31.29910.000	VITE BRUGOLA 5.12	0,56 €	2
9	029.13.016.00.00	CAPPUCCIO INIETTORE	8,81 €	1
10	029.13.009.15.00	STAFFA FISSAGGIO	2,57 €	2
11	029.13.005.00.00	INIETTORE	117,55 €	1
13	029.13.013.80.00	CORPO FARFALLATO -CMPL-	300,61 €	1
14	029.13.000.82.00	COLLETTORE ASP.TESTA/CORPO FARFALLATO	32,33 €	1
15	15.14607.800	FASCETTA CARBURATORE D.58 CONVITE+DIST.	6,08 €	1
16	27.11020.000	RACCORDO A °'	7,94 €	1
17	C07.16.003.00.00	FASCETTA AUTOAGGRAPPANTE NORMA /8 W4	1,38 €	4
18	029.13.018.00.00	INIETTORE	106,65 €	1
19	029.13.019.00.00	CAPPUCCIO INIETTORE	8,81 €	1
20	031.40.125.00.00	CONNETTORE TUBO BENZINA	22,34 €	1
21	029.13.029.00.00	SENSORE POSIZIONE VALVOLA A FA	132,55 €	1
22	029.13.030.00.00	SENSORE TEMPERATURA	141,39 €	1
24	029.13.032.00.00	PULEGGIA	6,45 €	1

To see all drawing, select a model
