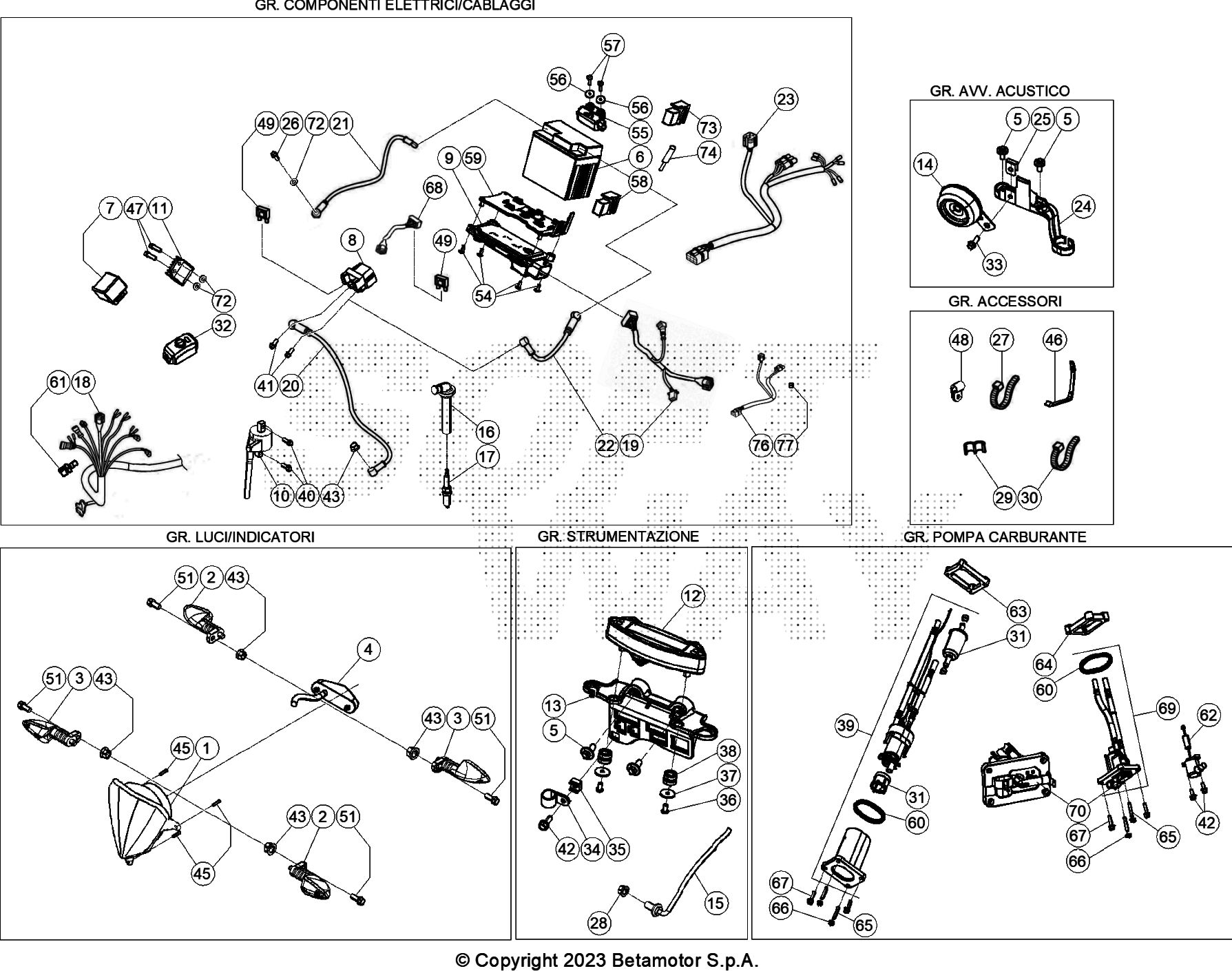

Drawing
Telaio > Impianto Elettrico

Valid for:

BETA > ENDURO RR 390 4T RACING > 2020

Rif.	Sku	Name	Price	Qty needed
1	031.40.006.00.00	GRUPPO OTTICO	45,24 €	1
2	020.40.061.00.00	INDICATORE DIREZ. ANT SX - POST.DX	14,44 €	2
3	020.40.060.00.00	INDICATORE DIREZ. ANT DX - POST SX	14,44 €	2
5	037.43.028.00.00	VITE SPECIALE M6X8	1,22 €	4
7	18.84948.000	INTERMIT. ALP/URBAN 4T	18,04 €	1
9	031.40.015.10.00	CENTRALINA CDI -DA MAPPARE-	356,81 €	1
10	031.40.021.37.00	BOBINA	87,16 €	1
11	031.40.025.37.00	REGOLATORE DI TENSIONE	74,62 €	1
12	037.40.005.00.00	STRUMENTO DIGITALE RR 4T	135,36 €	1
13	037.40.001.00.00	STAFFA STRUMENTO DIGITALE RR	5,28 €	1
14	007.40.050.00.00	AVVISATORE ACUSTICO EVO 2T/4T	6,50 €	1
15	031.40.166.00.00	SENSORE REED	30,43 €	1
16	006.10.055.00.00	RACCORDO CANDELA RR 4T	30,67 €	1
17	006.10.050.00.00	CANDELA M12X1,25	9,99 €	1
18	037.40.010.00.00	IMPIANTO ELETTRICO SERVIZI RR 4T	89,11 €	1
19	037.40.052.80.00	IMPIANTO ELETTRICO PRINCIPALE RR 4T	319,68 €	1
20	037.40.008.00.00	IMPIANTO ELETTRICO RELE' RR 4T	15,74 €	1
21	020.40.002.00.00	IMPIANTO MASSA RR 4T	8,42 €	1
22	037.40.007.00.00	IMPIANTO ELETTRICO RELE'	11,74 €	1
23	037.40.009.00.00	IMPIANTO ELETTRICO SERVIZI RR 4T	21,57 €	1
24	037.40.023.00.59	STAFFA AVVISATORE ACUSTICO BLACK RR	6,16 €	1
25	25.60311.000	PIASTRINA PER VITE M6	1,11 €	1
26	31.38020.000	VITE 6.10 TBCE	0,23 €	1
27	037.40.026.00.00	FASCETTA	1,18 €	5
28	13.17121.000	DADO SPECIALE M8 FLANGIATO CH.10 -LISCIO	0,50 €	1
29	25.24443.000	PASSACAVO DOPPIO TIPO 6/6	1,01 €	1
30	15.14264.000	FASCETTA PLAST	0,76 €	1
31	031.40.043.82.00	KIT FILTRO POMPA BENZINA	62,05 €	1
32	007.40.088.00.00	DISPOSITIVO SWITCH MAPPA EVO	46,19 €	1
33	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	1
34	25.25182.000	FASCETTA TIPO "NYLPAS016R"	1,28 €	1
35	037.40.030.00.00	DADO	0,24 €	1
36	31.73000.000	VITE SPEC. 4.8.TC 8 VOLANO	0,31 €	2
56	27.34800.000	RONDELLA TRANCIATA 4.16	0,31 €	2
38	024.40.039.00.00	SILENT BLOCK	1,56 €	2
40	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	2
41	31.30190.000	VITE BRUGOLA TCCE 6.8	0,56 €	2
42	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	3
43	13.12550.000	DADO M6.5 FLANGIATO	0,50 €	5
45	31.23580.000	VITE 4,8.13 TMTIC AUTOFILETT.	0,28 €	3
46	037.43.043.00.00	ELASTICO BATTERIA	2,85 €	1
47	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	2
48	C07.19.001.00.00	FASCETTA A NASTRO CON GOMMA	1,40 €	1
49	020.40.006.00.00	FUSIBILE /32V	0,63 €	2
51	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	4
54	31.23370.000	VITE 4.11 TTLIC AUTOFIL.(X PLASTICA)	0,21 €	4
55	031.40.017.00.00	SENSORE ANTIRIBALTAMENTO	49,36 €	1
57	31.23560.000	VITE 4,2.25 TMTIC AUTOFILETT.	0,56 €	2
58	031.40.039.00.00	RELE'	6,82 €	1
59	031.40.016.10.00	PIASTRA CENTRALINA	6,17 €	1
60	031.40.044.82.00	KIT GUARNIZIONI	33,93 €	1
61	029.13.004.00.00	SENSORE TEMPERATURA	36,23 €	1
63	031.43.087.00.00	PIASTRA CON GOMMA VULCANIZZATA	52,97 €	1
64	031.43.090.00.00	PIASTRA CON GOMMA VULCANIZZATA	52,97 €	1
65	C24.75.002.00.00	VITE PRIGIONIERA A RADICE MEDIA M5 L.22	1,45 €	4
66	C24.07.013.00.00	DADO ESAGONALE AUTOBLOC. CON FLANGIA M5	0,35 €	4
67	11.46401.000	BULLONE 5.20 RS CH 8	0,31 €	4
68	037.40.006.00.00	IMPIANTO ELETTRICO FUSIBILI RR 4T	38,13 €	1
69	031.40.045.82.00	KIT REGOLATORE	167,46 €	1
70	031.40.049.82.00	KIT RACCORDO CARBURANTE	41,87 €	1
72	27.40500.000	ROSETTA PIANA 6.12.1,6 DIN	0,21 €	3
73	037.40.071.00.00	RELE'	23,34 €	1
74	037.40.054.00.00	RADDRIZZATORE	16,34 €	1
76	031.40.078.00.00	IMPIANTO ELETTRICO DIAGNOSI	15,90 €	1
77	031.40.074.00.00	TAPPO	4,90 €	1

To see all drawing, select a model

BETA > ENDURO RR 390 4T RACING > 2020
