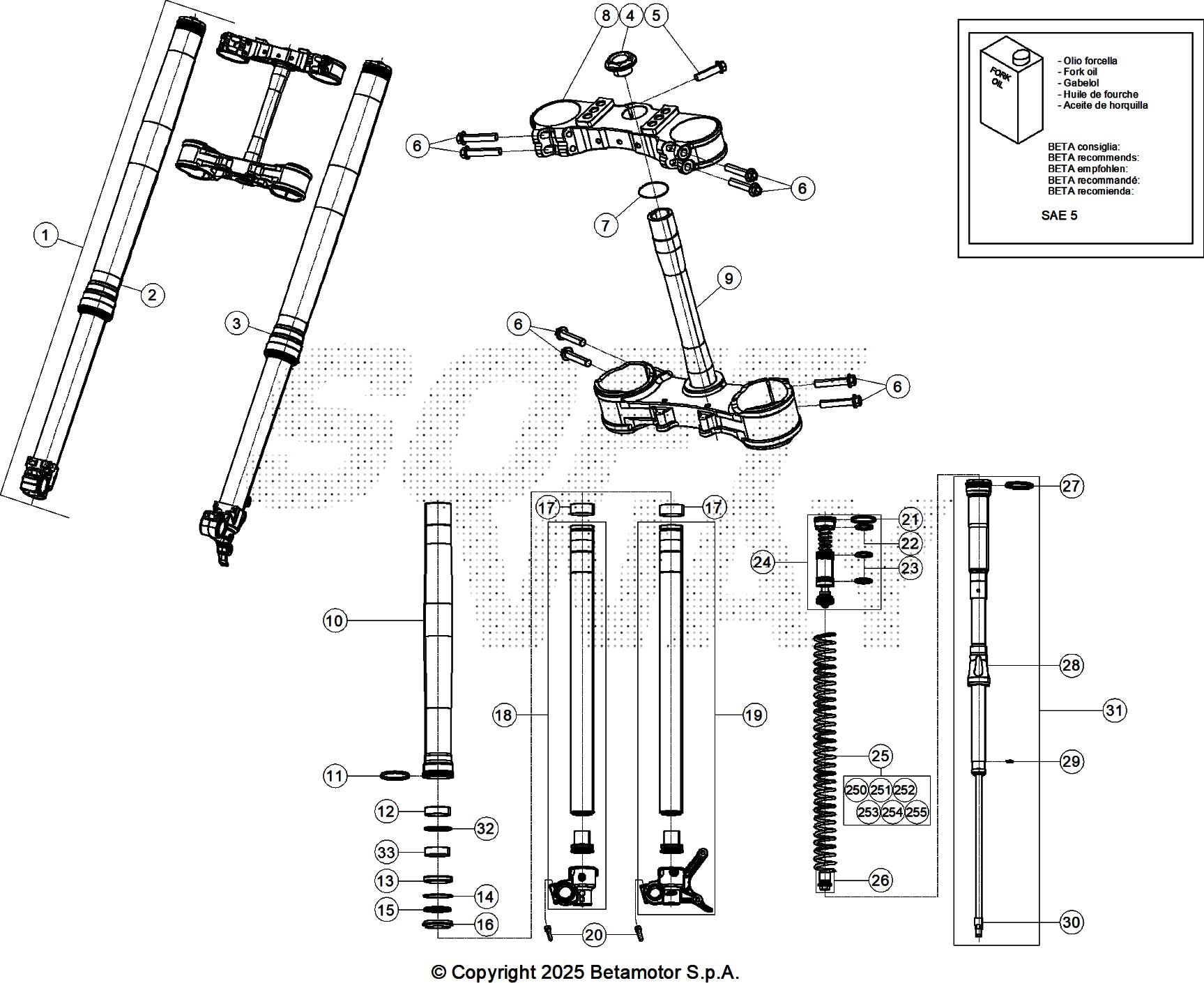

Drawing
Telaio > Forcella

Valid for:

BETA > ENDURO RR 390 4T RACING > 2023

Rif.	Sku	Name	Price	Qty needed
1	037.34.083.80.00	FORCELLA COMPLETA	3.317,42 €	1
2	037.34.074.80.00	GAMBA FORCELLA DESTRA RR 4T RACING	1.399,75 €	1
3	037.34.075.80.00	GAMBA FORCELLA SINISTRA RR 4T RACING	1.399,75 €	1
4	020.34.004.00.00	DADO 20X1,5 FORCELLA	17,35 €	1
5	31.64070.000	VITE FLANGIATA 8X25 CH10	0,76 €	1
6	11.55510.000	BULLONE 8.40 RS CH	1,96 €	8
7	10.66420.000	ANELLO OR ,22.3,53 NBR	0,59 €	1
8	037.34.001.42.59	PIASTRA DI STERZO SUPERIORE BLACK RR	214,70 €	1
9	037.34.002.80.59	PIASTRA DI STERZO COMPLETA BLACK RR	252,81 €	1
10	037.34.021.00.00	FODERO	549,17 €	2
11	037.34.059.00.00	ANELLO DI TENUTA	8,88 €	2
12	037.34.023.00.00	BOCCOLA	17,01 €	2
13	037.34.024.00.00	ANELLO DI TENUTA	19,19 €	2
14	037.34.025.00.00	ANELLO D'ARRESTO	15,93 €	2
15	037.34.026.00.00	PROTEZIONE	27,05 €	2
16	037.34.027.00.00	PARAPOLVERE	17,74 €	2
17	037.34.022.00.00	BOCCOLA	14,46 €	2
18	037.34.032.00.00	STELO COMPLETO	716,18 €	1
19	037.34.033.00.00	STELO COMPLETO	716,18 €	1
20	037.34.031.00.00	VITE M8X35	6,16 €	4
21	037.34.045.00.00	ANELLO DI TENUTA	8,45 €	2
22	037.34.046.00.00	ANELLO DI TENUTA	8,31 €	2
23	037.34.047.00.00	ANELLO DI TENUTA	4,07 €	4
24	037.34.084.00.00	TAPPO FORCELLA	282,74 €	2
25	037.34.076.00.00	MOLLA K 4,7 N/MM	108,23 €	2
26	037.34.030.00.00	REGISTRO	107,53 €	2
27	037.34.035.00.00	ANELLO DI TENUTA	8,37 €	2
28	037.34.034.00.00	GUIDA MOLLA	37,65 €	2
29	037.34.039.00.00	ANELLO DI TENUTA	23,05 €	2
30	037.34.036.00.00	DADO	11,64 €	2
31	037.34.085.00.00	GRUPPO ESTENSIONE	683,88 €	2
32	037.34.086.00.00	RONDELLA	1,82 €	2
33	037.34.087.00.00	DISTANZIALE	5,12 €	2
250	037.34.077.00.00	MOLLA K 4,9 N/MM	108,34 €	2
251	040.34.036.00.00	MOLLA K 4,5 N/MM	65,17 €	2
252	040.34.058.00.00	MOLLA K 4,4 N/MM	108,23 €	2
253	040.34.060.00.00	MOLLA K 4,3 N/MM	108,34 €	2
254	041.34.038.00.00	MOLLA K 4,1 N/MM	108,23 €	2
255	040.46.013.82.00	MOLLA K 4,6 N/MM -KIT	200,46 €	1

To see all drawing, select a model

BETA > ENDURO RR 390 4T RACING > 2023
