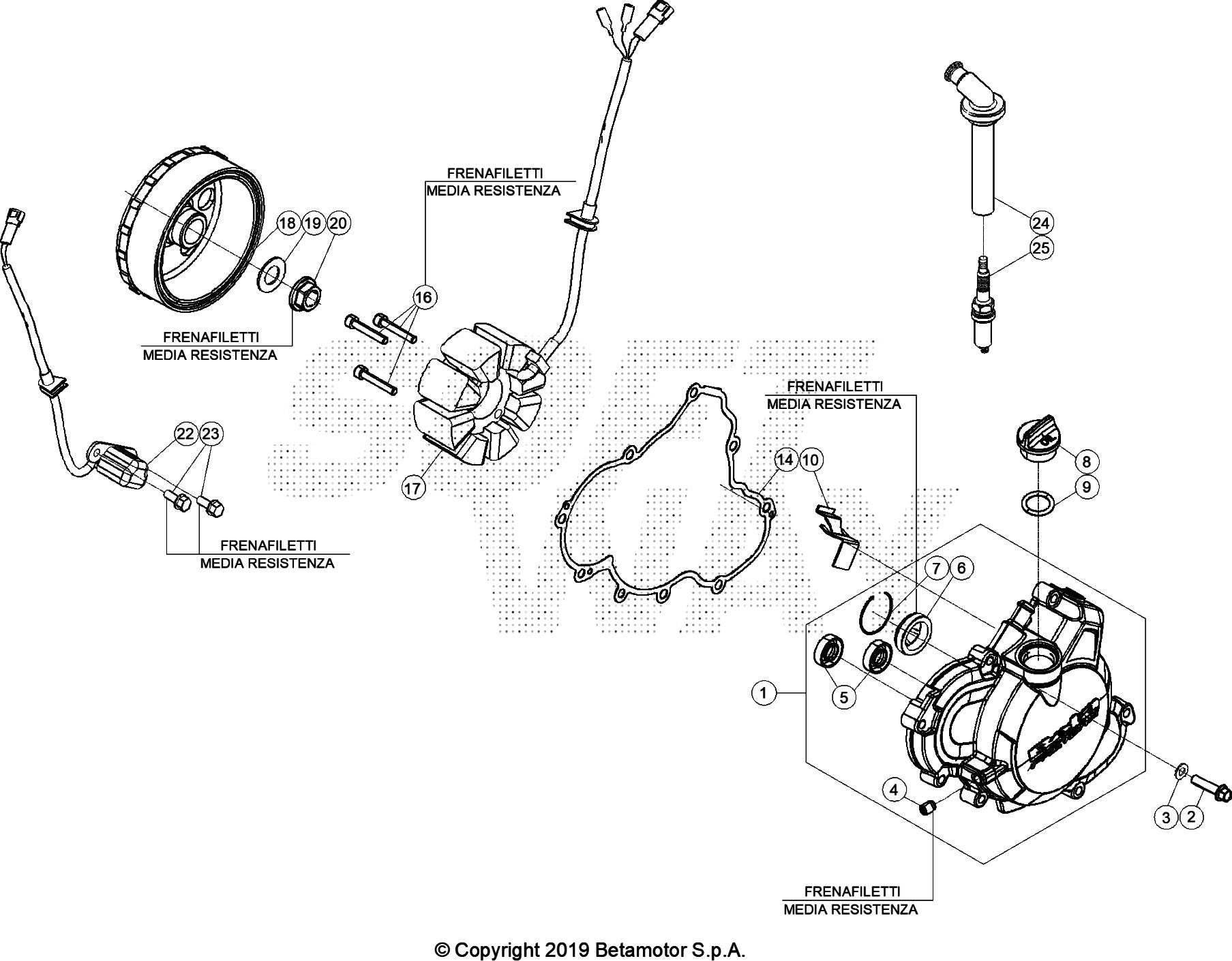

Drawing
Motore > Accensione

Valid for:

Rif.	Sku	Name	Price	Qty needed
2	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	9
3	27.58000.000	RONDELLA SPESS. 6.12.1,0 RAME	0,93 €	1
4	006.01.021.00.00	TAPPO OLIO AD ESPANSIONE 7X9	1,12 €	1
5	10.44690.000	ANELLO PARAOLIO .22.6 B	5,04 €	2
6	006.01.056.00.00	OBLO' LIVELLO OLIO 22X30X8,5	14,21 €	1
7	28.25680.000	SEEGER 30X1 RB (DIN )	0,28 €	1
8	29.09601.053	TAPPO ALIMENTAZ.OLIO-ROSSO-RR4T /12	21,58 €	1
9	10.66340.000	ANELLO OR .3	0,65 €	1
10	037.01.012.15.00	PIASTRA RITEGNO	3,31 €	1
14	037.01.009.00.00	GUARNIZIONE COPERCHIO	12,22 €	1
16	C24.24.039.00.00	VITE BRUGOLA TCCE 5.30 CMPL FIL.	0,18 €	3
17	037.10.002.00.00	STATORE	162,70 €	1
18	037.10.004.00.00	ROTORE	321,46 €	1
19	27.74810.000	RONDELLE ELASTICHE DIN - B12 - FST	0,23 €	1
20	13.25010.000	DADO	2,42 €	1
22	037.10.001.00.00	PICK UP	70,16 €	1
23	11.46360.000	BULLONE 5.16 RS CH 8 FLANGIATO	0,65 €	2
24	006.10.055.00.00	RACCORDO CANDELA RR 4T	30,67 €	1
25	006.10.050.00.00	CANDELA M12X1,25	9,99 €	1

To see all drawing, select a model
