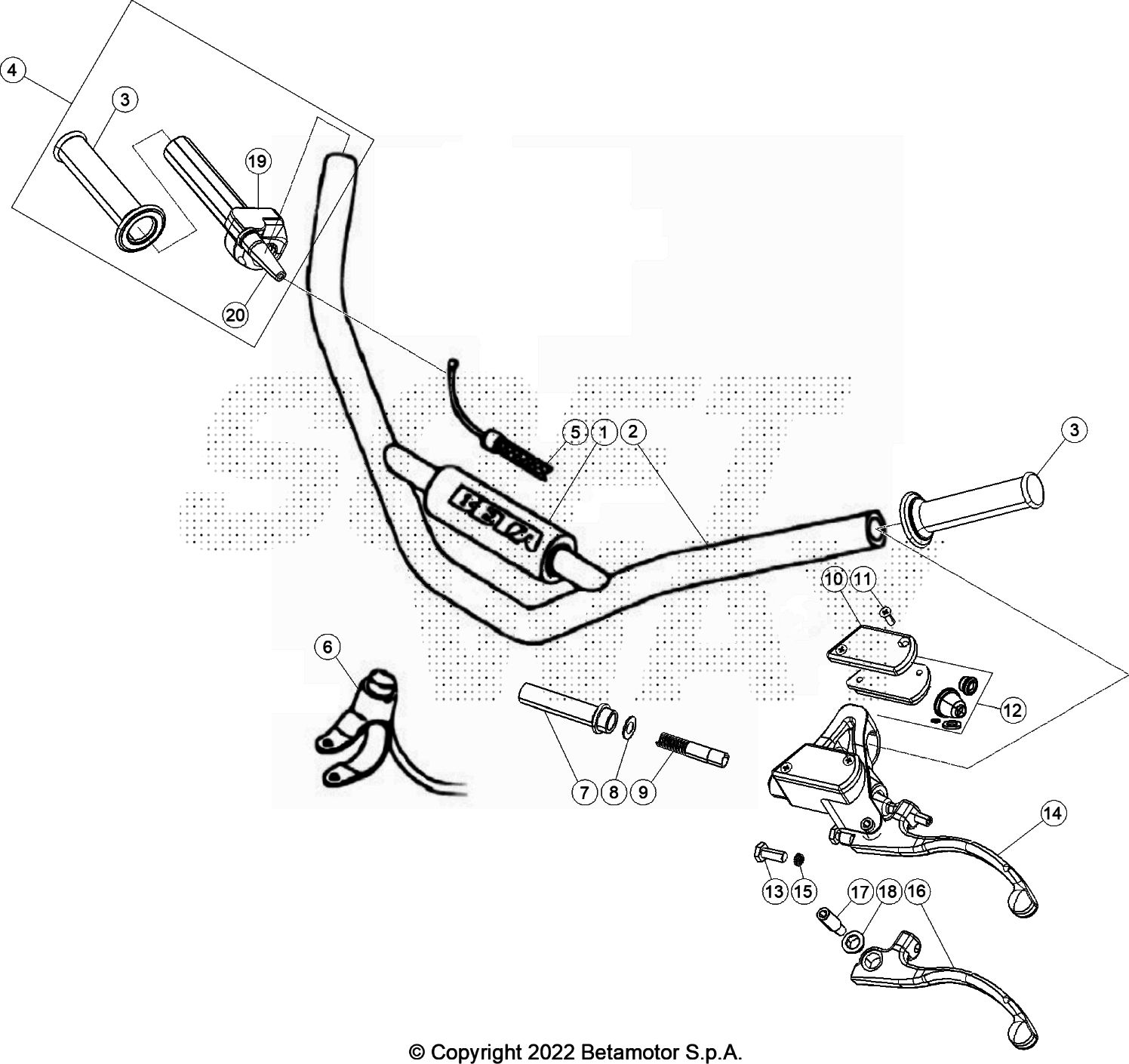

Drawing
Telaio > Comandi/Manubrio

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	16.23593.057	GOMMA PROT.MANUBRIO REV 3'05	16,92 €	1
2	22.20454.026	MANUBRIO REV NERO	34,61 €	1
4	007.35.019.80.00	COMANDO GAS CON MANOPOLE GREY EVO 2T	23,25 €	1
6	012.40.001.00.00	INTERRUTTORE MASSA	34,47 €	1
7	004.35.020.00.00	TUBO FRIZIONE IDRAULICA EVO	52,08 €	1
8	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	1
9	20.05083.800	KIT PIST. POMPE COMPL. (2102058/2102428)	38,33 €	1
10	12.68106.052	COPERCHIO SERB.OLIO POMPA(007350108 )	10,31 €	1
11	31.23410.052	VITE COP.SERB.OLIO PER (2102428/2102058)	0,39 €	2
12	20.05074.000	KIT SERBATOIO OLIO POMPA .02428	15,97 €	1
13	31.88601.000	VITE REGISTRO LEVE ANTERIORI REV 3	7,49 €	1
14	012.35.001.80.52	POMPA FRIZIONE	109,71 €	1
15	22.38701.000	MOLLA REGISTRO LEVA FRIZ./FRENO REV 3	3,01 €	1
17	31.96818.000	VITE SPECIALE LEVA FRENO / FRIZIONE	6,08 €	1
18	11.26465.000	BOCCOLA SPECIALE LEVA FR./FRIZ. REV 3	1,66 €	1
19	12.55960.000	COPERCHIETTO COM. GAS TR-34	7,20 €	1
20	16.34080.000	GOMMINO PROTEZ.REGISTRO COM.GAS TECHNO	0,76 €	1

To see all drawing, select a model
