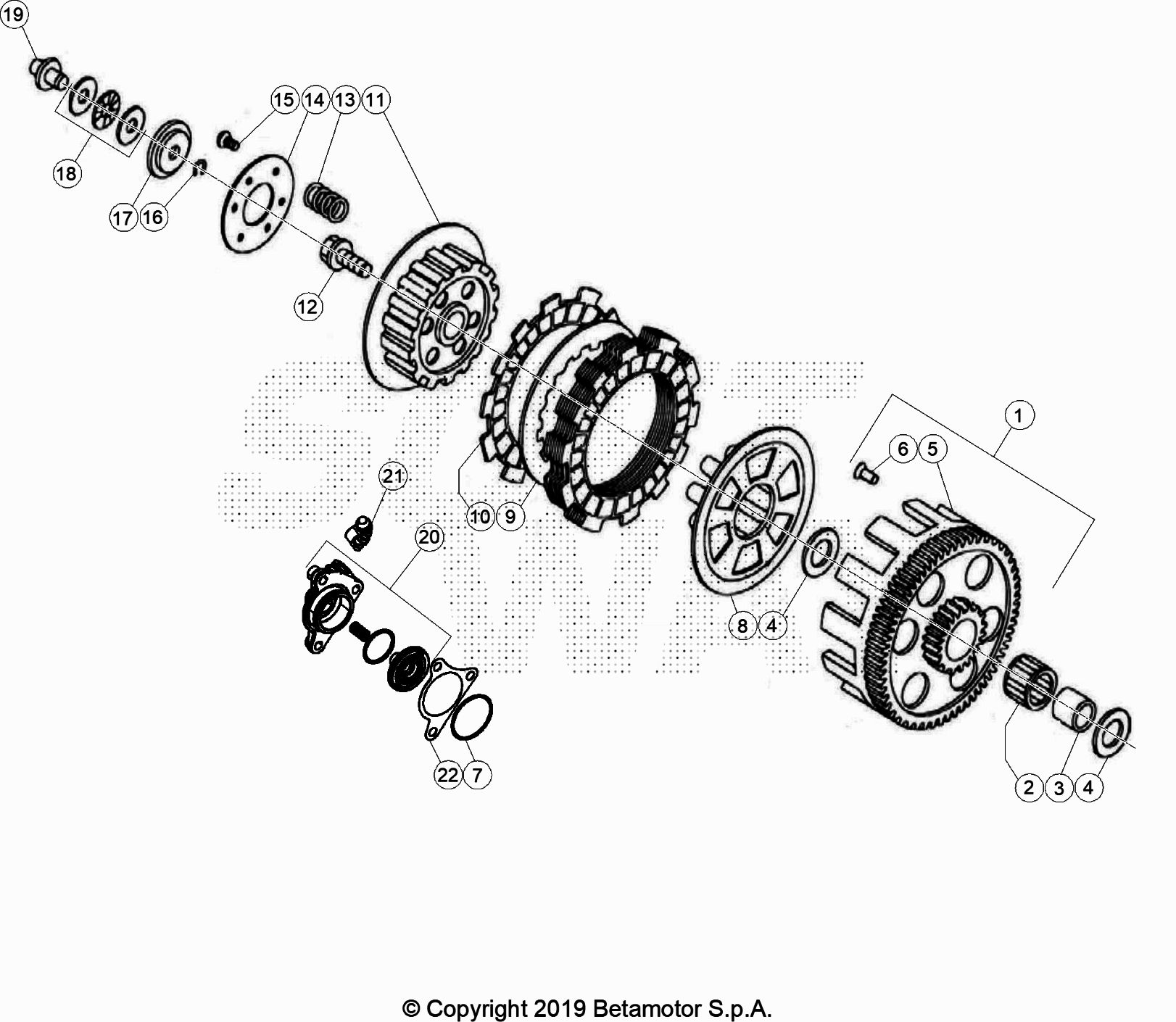

Drawing
Motore > Trasmissione Primaria/Frizione

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	29.07303.800	TRASMISSIONE PRIM.C/CAMPANA	288,77 €	1
2	16.17280.000	GABBIA .25.17	20,41 €	1
3	11.27120.000	BOCCOLA .21.17,2 CORONA FRIZ.RK6	17,85 €	1
4	27.71100.000	RONDELLA SPEC.17.30.1,5	0,85 €	2
5	12.20770.000	CAMPANA FRIZIONE RK6-50	17,65 €	1
6	27.31640.000	RIBATTINO 5.9 FRIZIONE RK6-50	0,31 €	6
7	10.66840.000	ANELLO OR .1,5	0,20 €	1
8	12.29593.000	CAPPELLOTTO FRIZIONE REV	32,76 €	1
9	13.38130.000	DISCO ACCIAIO RK6-50	3,66 €	5
10	004.03.010.00.00	DISCO SUGHERITE	10,19 €	6
11	29.09613.000	TAMBURINO FRIZIONE REV	40,22 €	1
12	11.59150.000	BULLONE .20 C/RONDELLA LISCIA	3,83 €	1
13	22.65093.000	MOLLA SCODELLINO REV	2,12 €	6
14	13.42050.000	DISCO PORTAMOLLE FRIZIONE REV-80	9,53 €	1
15	31.34400.000	VITE BRUGOLA TSPCE 6.20	0,61 €	6
16	28.22610.000	SEEGER 6E	0,10 €	1
17	032.03.089.00.00	SCODELLINO	9,08 €	1
18	16.11250.000	GABBIA REGGISPINTA 6.19.2 C/RALLE	12,16 €	1
19	25.52991.000	PERNO STACCO FRIZIONE CR65 -	10,14 €	1
20	004.03.080.80.00	ATTUATORE FRIZIONE COMPLETO CR65	31,10 €	1
21	28.91050.800	SFIATO CON GOMMINO	7,91 €	1
22	006.03.085.00.00	GUARNIZIONE POMPA FRIZIONE	0,57 €	1

To see all drawing, select a model
