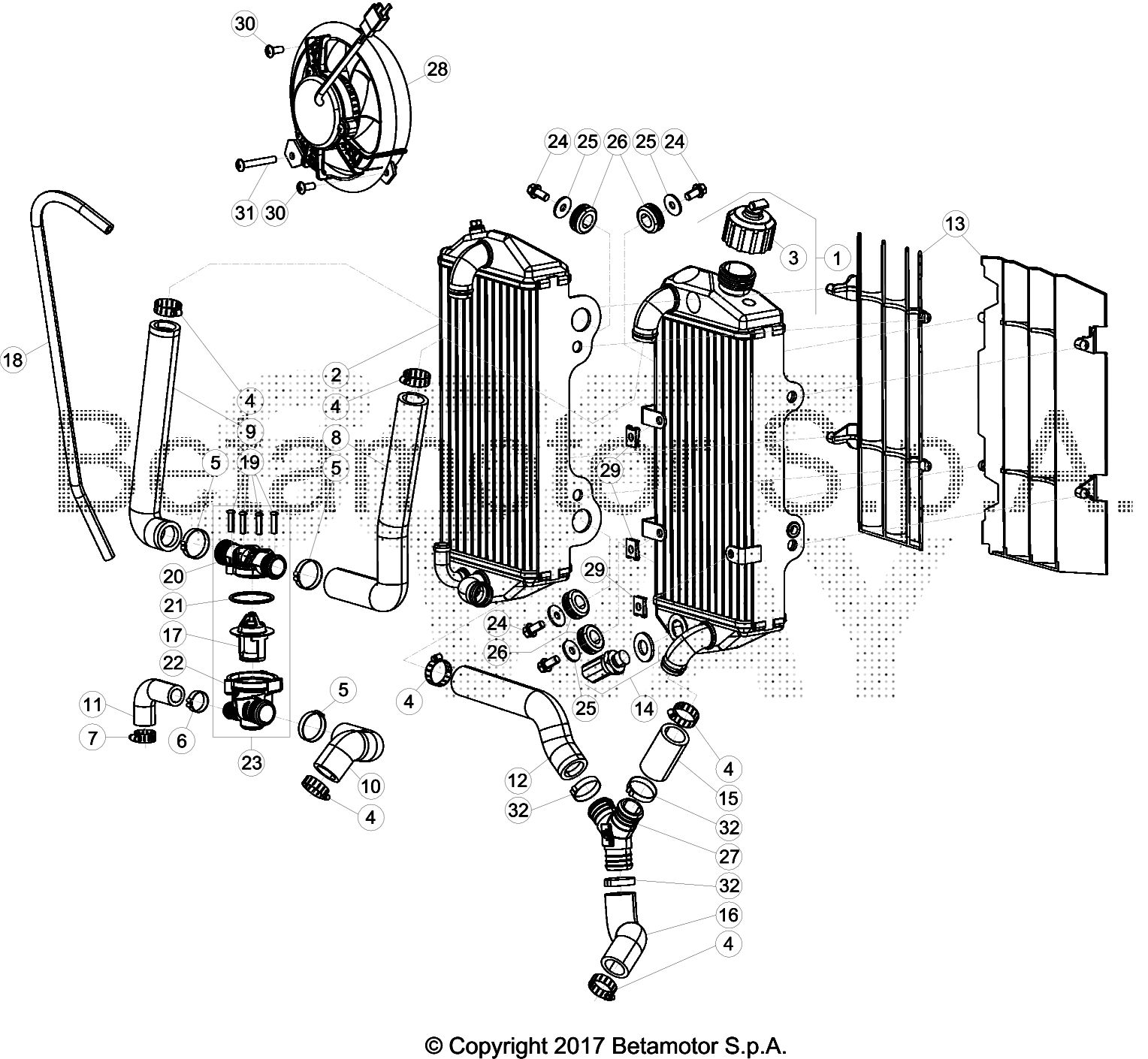

Drawing
Telaio > Sistema Di Raffreddamento

Valid for:

BETA > ENDURO XTRAINER 250 > 2018

Rif.	Sku	Name	Price	Qty needed
1	036.39.001.80.00	RADIATORE DESTRO CMPL	188,37 €	1
3	036.39.008.00.00	TAPPO RADIATORE	15,16 €	1
4	15.15240.000	FASCETTA /27	2,78 €	1
5	020.39.008.00.00	FASCETTA AUTOAGGRAPPANTE	4,29 €	1
6	020.39.009.00.00	FASCETTA AUTOAGGRAPPANTE	3,95 €	1
7	15.15220.000	FASCETTA /22	2,78 €	1
8	036.39.002.00.00	TUBO TERMOSTATO SUPERIORE DESTRO	12,40 €	1
9	036.39.003.00.00	TUBO TERMOSTATO SUPERIORE SINISTRO	10,68 €	1
10	036.39.004.00.00	TUBO TERMOSTATO INFERIORE DESTRO	6,30 €	1
11	036.39.005.00.00	TUBO TERMOSTATO INFERIORE SINISTRO	2,84 €	1
12	036.39.006.00.00	TUBO RADIATORE	9,42 €	1
13	036.39.007.00.51	GRIGLIE RADIATORE COPPIA WHITE XTRAINER	13,75 €	1
14	036.39.009.00.00	TERMOINTERRUTORE	17,81 €	1
15	036.39.010.00.00	TUBO RADIATORE	2,99 €	1
16	036.39.011.00.00	TUBO POMPA ACQUA	6,14 €	1
17	026.39.013.00.00	TERMOSTATO AD INSERTO RR 2T	34,07 €	1
18	026.39.007.00.00	TUBO SFIATO SOVRA PRES. RAD. RR 2T	9,32 €	1
19	031.39.017.50.00	VITE SPECIALE D.3,5X18	0,21 €	1
20	031.39.016.00.00	COPERCHIO TERMOSTATO	5,59 €	1
21	10.66830.000	ANELLO OR .2	1,44 €	1
22	031.39.015.00.00	CONTENITORE TERMOSTATO	5,59 €	1
23	026.39.020.80.00	TERMOSTATO	53,97 €	1
24	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	1
25	27.43250.000	RONDELLA 6.24	0,10 €	1
26	16.34911.000	GOMMINO FISSAGGIO RADIATORE RR 4T	1,99 €	1
27	020.39.020.00.00	RACCORDO A Y	7,37 €	1
28	021.39.002.00.00	ELETTROVENTOLA VEM125	96,06 €	1
29	25.58065.000	PIASTRINA M5 "TEKNOFIX ART. PM0531P"	0,22 €	1
30	31.29828.000	VITE 5.12 TBCEI FLANG.	0,29 €	1
31	31.29886.000	VITE TBCE 5.35 ISO	0,39 €	1
32	C07.16.005.00.00	FASCETTA D25	1,98 €	1

To see all drawing, select a model

BETA > ENDURO XTRAINER 250 > 2018
