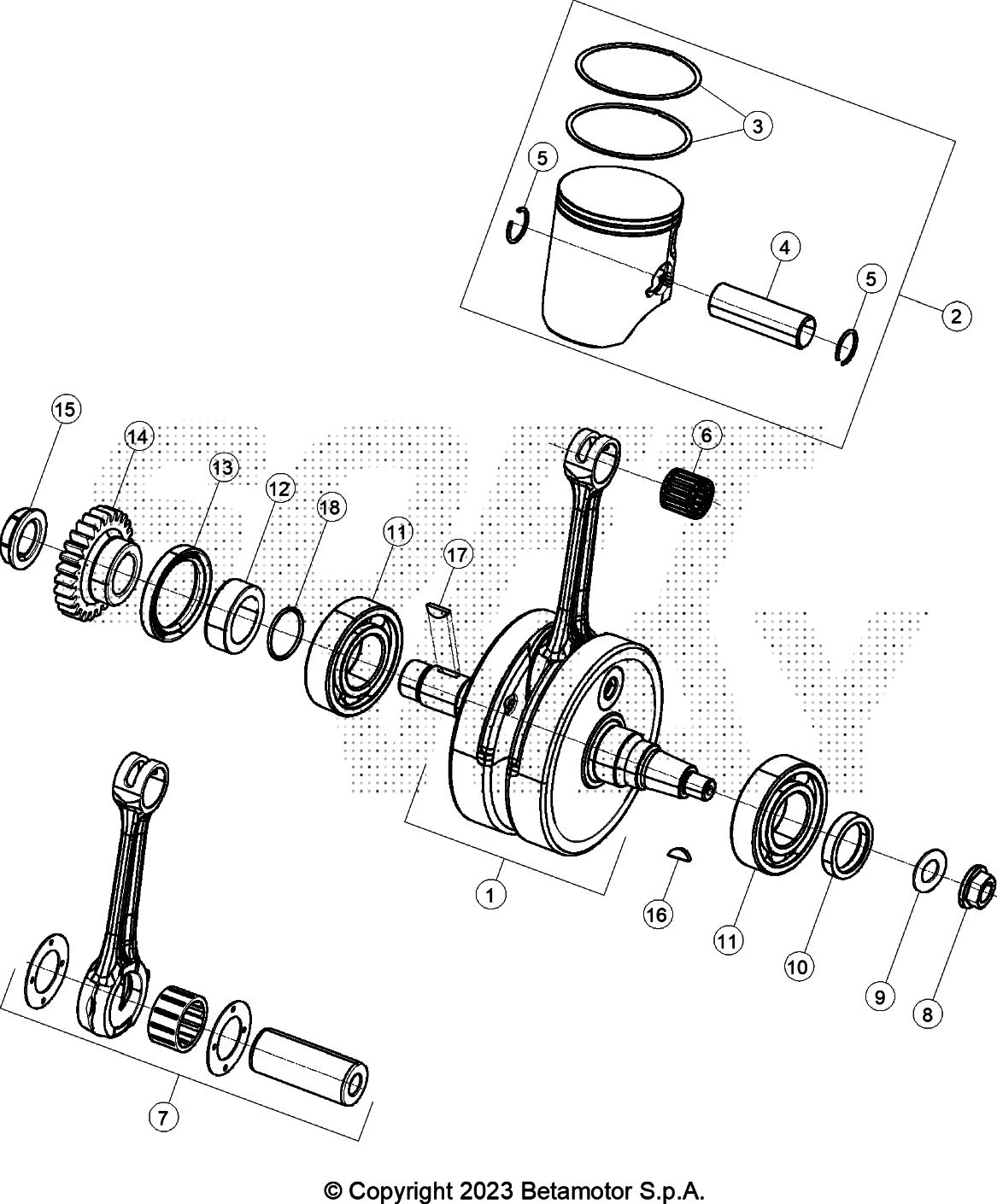

Drawing
Motore > Albero Motore/Pistone/Contralbero

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	026.02.000.80.00	ALBERO MOTORE 2T	646,92 €	1
3	026.02.031.00.00	SEGMENTO D.72	23,19 €	2
4	026.02.023.00.00	SPINOTTO	20,73 €	1
5	10.42600.000	ANELLO FERMA SPINOTTO	0,61 €	2
6	16.16710.000	GABBIA .22.20 VTM-TS'09	13,97 €	1
7	026.02.073.80.00	BIELLA	300,29 €	1
8	13.25010.000	DADO	2,42 €	1
9	27.74810.000	RONDELLE ELASTICHE DIN - B12 - FST	0,23 €	1
11	C06.01.035.00.00	CUSCINETTO 3TM 6206CJR2CM40	34,50 €	2
12	026.02.009.00.00	DISTANZIALE ALBERO MOTORE	7,97 €	1
14	026.03.001.00.00	PIGNONE TRASMISSIONE PRIMARIAZ 28	86,07 €	1
15	006.03.023.00.00	DADO M20X1.5 LH (INGRANAGGIO PRIMARIA)	9,41 €	1
16	12.46020.000	CHIAVETTA 3.5	1,16 €	1
17	12.46151.000	CHIAVETTA 4.5 UNI-6606	0,83 €	1
18	10.66620.000	ANELLO OR ,12.1,78	0,61 €	1

To see all drawing, select a model
