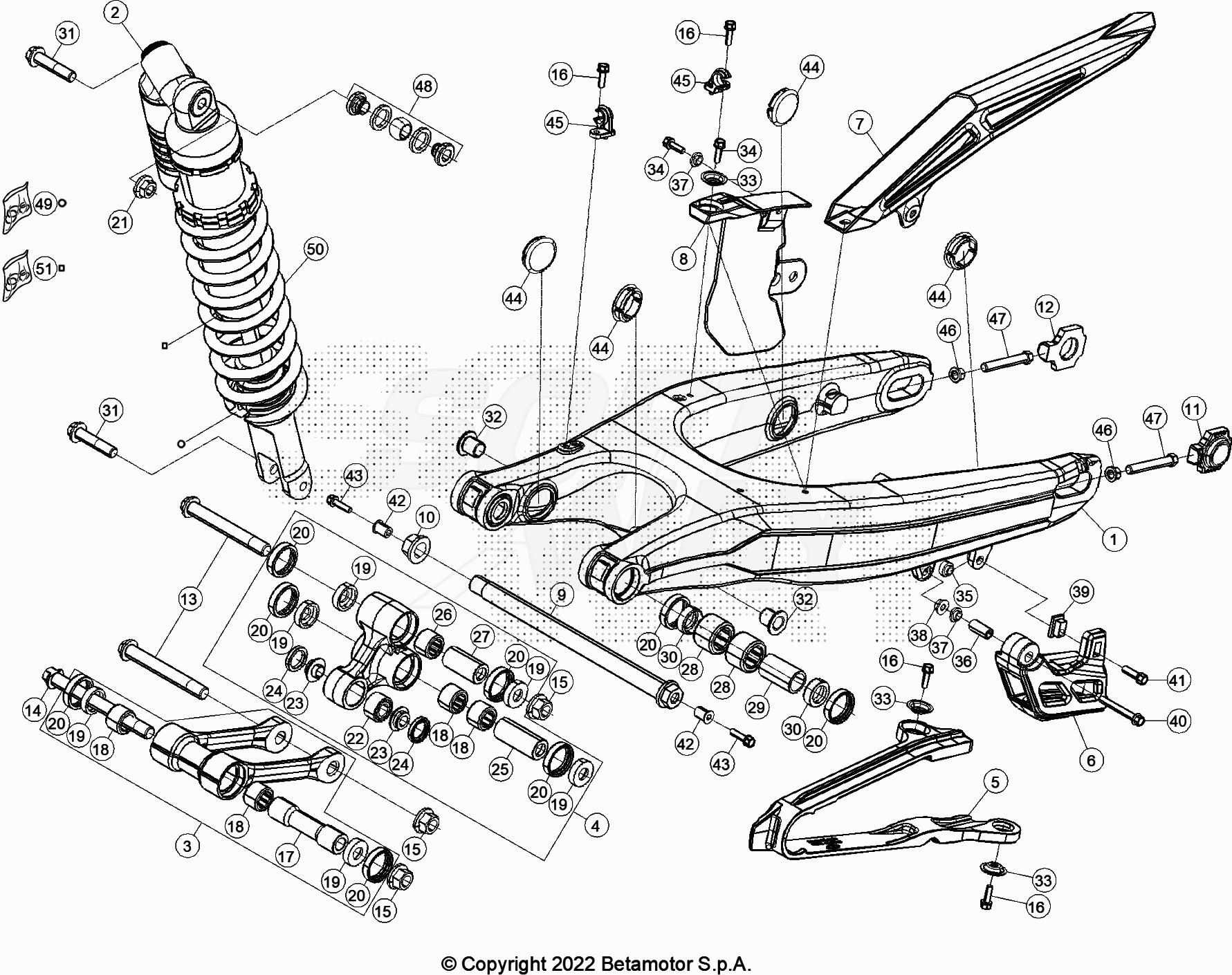

Drawing
Telaio > Forcellone/Sospensione Posteriore

Valid for:

BETA > ENDURO XTRAINER 300 > 2016

Rif.	Sku	Name	Price	Qty needed
1	031.33.019.00.59	FORCELLONE	691,63 €	1
3	020.33.030.80.00	BIELLETTA -COMPLETA-	131,13 €	1
4	020.33.020.80.00	BILANCIERE -COMPLETO-	238,91 €	1
5	020.33.015.00.00	TASSELLO GUIDACATENA RR 4T	18,96 €	1
6	29.10071.000	TASSELLO GUIDACATENA INFERIORE RR4T	23,12 €	1
7	12.88591.159	COPRICATENA SUP. RR 4T NERO	9,41 €	1
8	12.88594.159	COPRICATENA INF. RR 4T NERO	5,89 €	1
9	031.33.142.80.00	PERNO FORCELLONE	52,28 €	1
11	29.11866.100	TENDICATENA SX RR 4T	27,00 €	1
12	29.11865.100	TENDICATENA DX RR 4T	27,00 €	1
13	11.63992.000	BULLONE . 1,25 .	10,24 €	2
14	020.33.032.00.00	VITE SPECIALE M12X1.25X124	14,24 €	1
15	13.21130.000	DADO AUTOBLOCCANTE FLANGIATO M12 X 1,25	5,70 €	3
16	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	4
17	020.33.031.00.00	DISTANZIALE BIELLETTA	22,69 €	1
19	28.14083.000	SCODELLINO BILANCIERE RR 4T	3,95 €	6
21	13.21060.000	DADO M10X1.25 H.8.5 CH.14 SELF-LOCKING	2,32 €	1
23	11.21920.000	BOCCOLA DISTANZIALE BILANCERERR 4T	9,35 €	2
24	10.56020.000	ANELLO PARAOLIO .24.4	8,41 €	2
25	13.62813.000	DISTANZIALE X X	19,50 €	1
26	11.22061.000	BOCCOLA X X	9,47 €	1
27	13.62812.000	DISTANZIALE X X	16,57 €	1
29	13.49183.000	DISTANZIALE FORCELLONE	10,61 €	2
30	28.14081.000	SCODELLINO FORCELLONE RR 4T	6,86 €	4
31	11.62050.000	BULLONE .45 1,25(10.9)FIS.AMM.SUP.INF.	6,31 €	2
32	020.33.001.00.00	BOCCOLA FORCELLONE RR 4T	7,39 €	2
33	27.74786.000	RONDELLA BOMBATA	2,77 €	3
34	11.46360.000	BULLONE 5.16 RS CH 8 FLANGIATO	0,65 €	2
35	13.12610.000	DADO AUTOAGGANCIANTE PS-M6-3	0,63 €	1
36	13.49191.000	DISTANZIALE PATTINO CATENA INF	3,56 €	1
37	13.54820.000	DISTANZIALE 6,5/9,0/13,5 . 4,8	1,28 €	2
38	13.13020.000	DADO AUTOBLOCCANTE 6 BASSO	0,56 €	1
39	13.48868.000	DISTANZIALE TASSELLO G/CAT. INF.	8,76 €	1
40	11.05535.000	BULLONE 6.50 RS CH 8	0,90 €	1
41	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	1
42	27.33740.000	RIVETTO FILETTATO M6TF20X ACCIAO INOX	2,68 €	2
43	11.46401.000	BULLONE 5.20 RS CH 8	0,31 €	2
44	29.10596.136	TAPPO FORC.NE D.30 RR 4T GRIGIO ANTRAC	4,51 €	4
45	15.14605.000	FASCETTA PASSATUBO FRENO POST. GRIGIO	2,72 €	2
46	13.17122.000	DADO M8 FLANGIATO CH.13 (LISCIO)	0,16 €	2
47	11.55909.000	BULLONE 8.55 IF CH ZB	2,14 €	2
48	036.33.013.00.00	GRUPPO SNODO	61,11 €	1
49	036.33.023.00.00	GRUPPO PIATTELLO E SEEGER	42,65 €	1
50	036.33.021.00.00	MOLLA	224,79 €	1
51	036.33.027.00.00	GRUPPO RASCHIAPOLVERE	63,00 €	1
