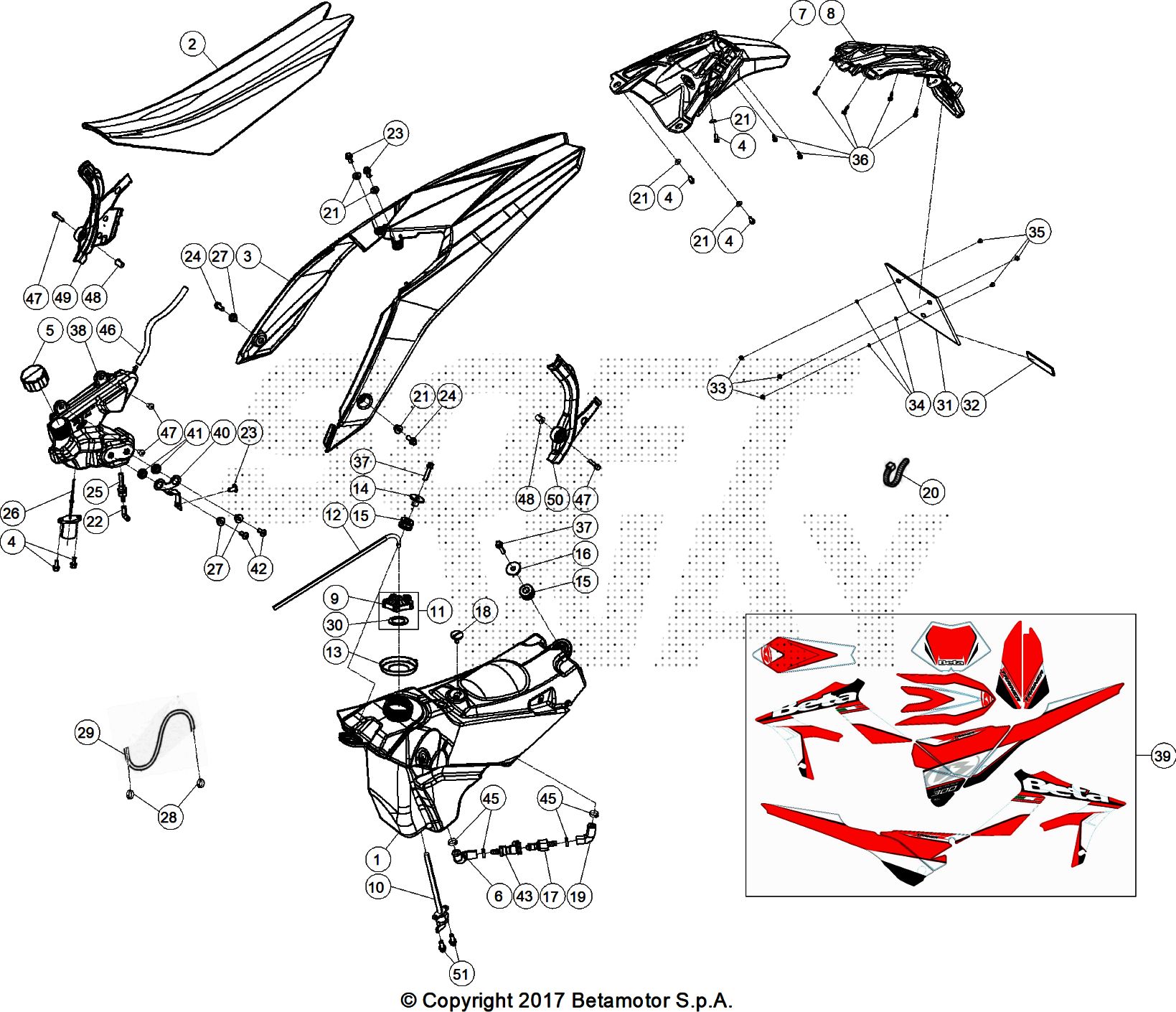

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

BETA > ENDURO XTRAINER 300 > 2018

Rif.	Sku	Name	Price	Qty needed
1	036.43.034.00.59	SERBATOIO BENZINA	200,69 €	1
2	036.43.032.00.00	SELLA	184,65 €	1
3	036.43.003.10.97	PARAFANGO POSTERIORE RED XTRAINER	44,42 €	1
4	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	5
5	036.43.010.00.00	TAPPO SERBATOIO OLIO	4,05 €	1
6	036.43.012.00.00	TUBO BENZINA	8,87 €	1
7	036.43.006.10.59	PORTATARGA -NERO-	31,44 €	1
8	020.43.034.10.59	PORTATARGA	30,63 €	1
9	036.43.041.80.00	TAPPO SERBATOIO BENZINA	16,10 €	1
10	036.43.039.00.00	RUBINETTO	16,62 €	1
11	036.43.041.82.00	TAPPO SERBATOIO BENZINA	17,43 €	1
12	020.43.003.00.00	TUBO SFIATO TAPPO/VALVOLA RR 4T	1,29 €	1
13	026.43.029.00.00	ANELLO	2,73 €	1
14	020.43.002.00.00	DISTANZIALE SERBATOIO BENZINAANTERIORE	5,27 €	1
16	031.43.002.00.00	DISTANZIALE SERBATOIO BENZINA	5,26 €	1
17	036.43.013.00.00	CONNETTORE TUBO BENZINA	32,43 €	1
18	31.89010.000	VITE SPEC. BLOCC. SELLA RR	2,62 €	1
19	036.43.011.00.00	TUBO BENZINA	6,81 €	1
20	15.14264.000	FASCETTA PLAST	0,76 €	1
21	13.54820.000	DISTANZIALE 6,5/9,0/13,5 . 4,8	1,28 €	6
22	036.43.022.00.00	TUBO OLIO	1,26 €	1
23	31.95510.000	VITE 6X12 TBCE CON FLANGIA (10.9)	1,04 €	3
24	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	2
25	036.43.017.00.00	RACCORDO	7,00 €	1
26	026.40.019.00.00	SENSORE DI LIVELLO	53,70 €	1
27	13.62000.000	DISTANZIALE DISCO	1,98 €	3
28	C07.08.008.00.00	ANELLO STRINGITUBO CE	0,24 €	2
29	026.43.005.00.00	TUBO BENZINA SERB/CARBURAT. RR 2T	8,44 €	1
31	018.43.010.10.59	SUPPORTO TARGA	4,40 €	1
32	12.33086.000	CATADIOTTRO POSTERIORE RR 4T	3,72 €	1
33	13.11010.000	DADO AUTOBLOCCANTE 5	0,56 €	3
34	27.36000.000	RONDELLA 5.11	0,31 €	3
35	31.29860.000	VITE TTLIC 5.16 TESTA	0,50 €	3
36	31.79960.000	VITE AUTOFILETTANTE PLASTICA 6X15	0,35 €	6
37	11.50300.000	BULLONE 6.30 RS CH 8	0,35 €	2
38	026.43.007.10.51	SERBATOIO OLIO MIX	40,33 €	1
39	036.43.040.82.00	DECALCO SERIE COMPLETA	85,89 €	1
40	036.43.021.22.00	ATTACCO POMPA OLIO -BURATTATA-	7,47 €	1
41	28.91880.000	SILENT-BLOCK CAREN. MARMITTA	1,24 €	2
42	31.30470.000	VITE TBCE 6.14 INOX	1,11 €	2
43	031.40.027.00.00	CONNETTORE TUBO BENZINA	21,03 €	1
45	C07.16.002.00.00	FASCETTA AUTOAGGRAPPANTE NORMA /8 W4	1,67 €	4
46	036.43.028.14.00	TUBO	7,33 €	1
47	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	4
48	27.33740.000	RIVETTO FILETTATO M6TF20X ACCIAO INOX	2,68 €	2
51	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	2

To see all drawing, select a model

BETA > ENDURO XTRAINER 300 > 2018
