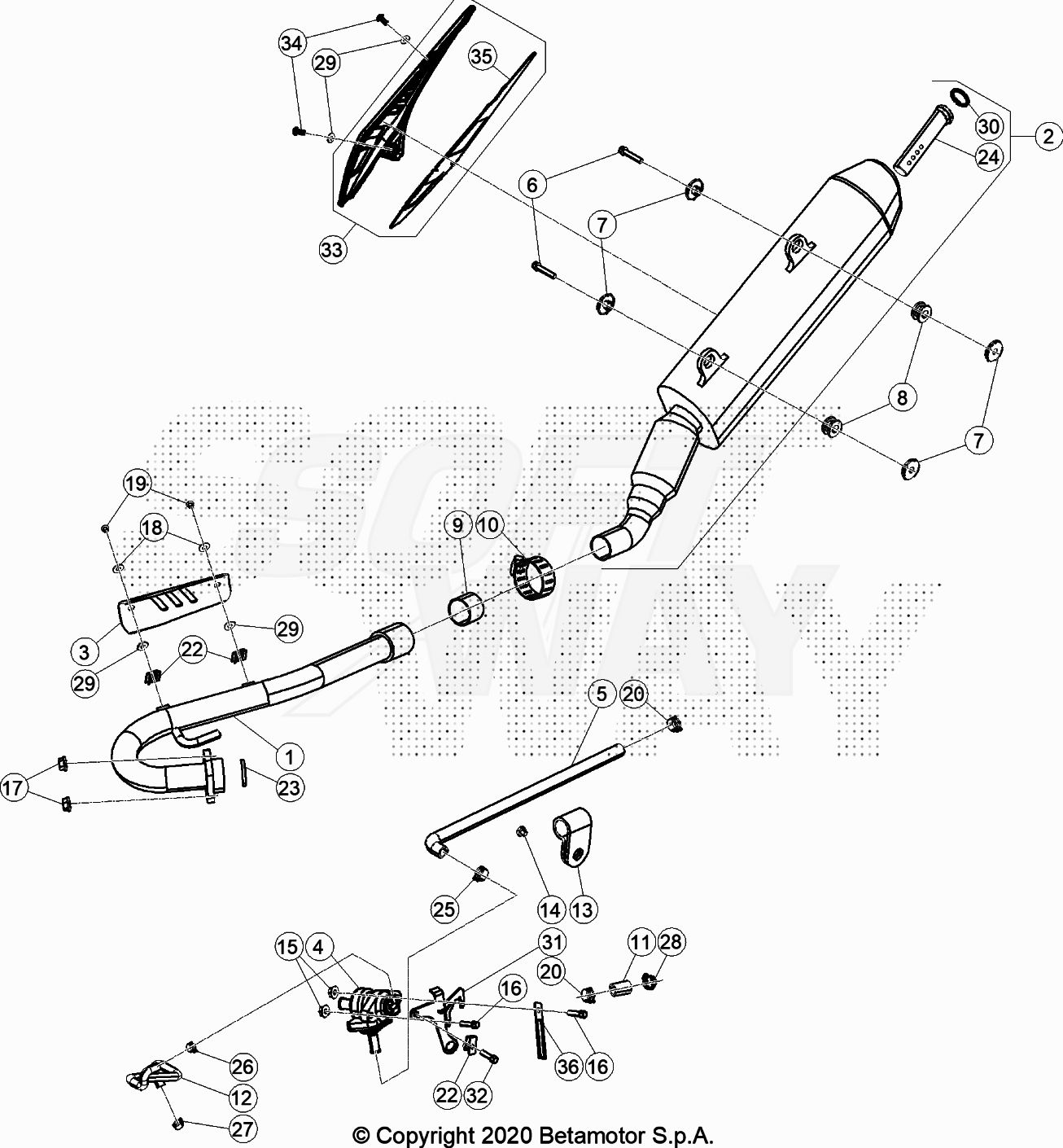

Drawing
Telaio > Impianto Di Scarico

Valid for:

BETA > ENDURO RR 125 4T R LC > 2020

Rif.	Sku	Name	Price	Qty needed
2	021.37.033.80.00	SILENZIATORE	390,81 €	1
3	25.98917.012	PROTEZIONE TUBO SCARICO E2 -NERO-	32,33 €	1
4	021.37.031.82.00	VALVOLA AIS	98,34 €	1
5	021.37.007.00.00	TUBO VALVOLA AIS	11,79 €	1
6	11.50300.000	BULLONE 6.30 RS CH 8	0,35 €	2
7	026.37.006.00.00	DISTANZIALE SILENT-BLOCK MARMITTA	3,67 €	4
8	032.37.013.00.00	SILENT BLOCK	3,65 €	2
9	16.80813.000	GUARNIZIONE	20,81 €	1
10	15.14255.000	FASCETTA D40-D43	30,18 €	1
11	021.37.029.82.00	TUBO VALVOLA AIS	3,03 €	1
12	021.37.004.00.00	TUBO VALVOLA AIS-RAC.CARB. RR4T LC	5,95 €	1
13	25.25182.000	FASCETTA TIPO "NYLPAS016R"	1,28 €	1
14	31.23500.000	VITE 4,2.13 AUTOFILETTANTE	0,50 €	1
15	13.12550.000	DADO M6.5 FLANGIATO	0,50 €	2
16	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	2
17	13.17121.000	DADO SPECIALE M8 FLANGIATO CH.10 -LISCIO	0,50 €	2
18	27.39002.000	RONDELLA 6.14.1,5 ZIGRINATA INOX	0,96 €	2
19	31.38020.000	VITE 6.10 TBCE	0,23 €	2
20	10.67470.000	ANELLO STRING. SCAT.FILTRO VTM35/VSP35	1,32 €	2
22	25.60311.000	PIASTRINA PER VITE M6	1,11 €	3
23	021.37.003.00.00	GUARNIZIONE TUBO SCARICO	10,88 €	1
24	021.37.021.00.00	DB KILLER PER SILENZIATORE	29,72 €	1
25	10.67436.000	ANELLO STRINGITUBO BENZINA CE22	0,56 €	1
26	10.67440.000	ANELLO STRINGITUBO BENZINA CE6	0,56 €	1
27	10.67370.000	ANELLO STRINGITUBO BENZINA CE7	0,56 €	1
28	15.15320.000	FASCETTA 8/19 2C	1,89 €	1
29	16.47491.000	GUARNIZIONE SPECIALE 6X13 SP.1,8	0,85 €	4
30	28.25650.000	SEEGER 26I	0,85 €	1
31	021.37.032.50.00	STAFFA VALVOLA ARIA	14,23 €	1
32	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
33	021.37.034.80.00	PROTEZIONE SILENZIATORE RR 4T LC	27,40 €	1
34	C24.65.026.00.00	VITE ISO M5 X .9	0,28 €	2
35	021.37.035.00.00	PROTEZIONE CALORE	9,38 €	1
36	032.35.049.00.00	FASCETTA	1,70 €	1

To see all drawing, select a model

BETA > ENDURO RR 125 4T R LC > 2020
