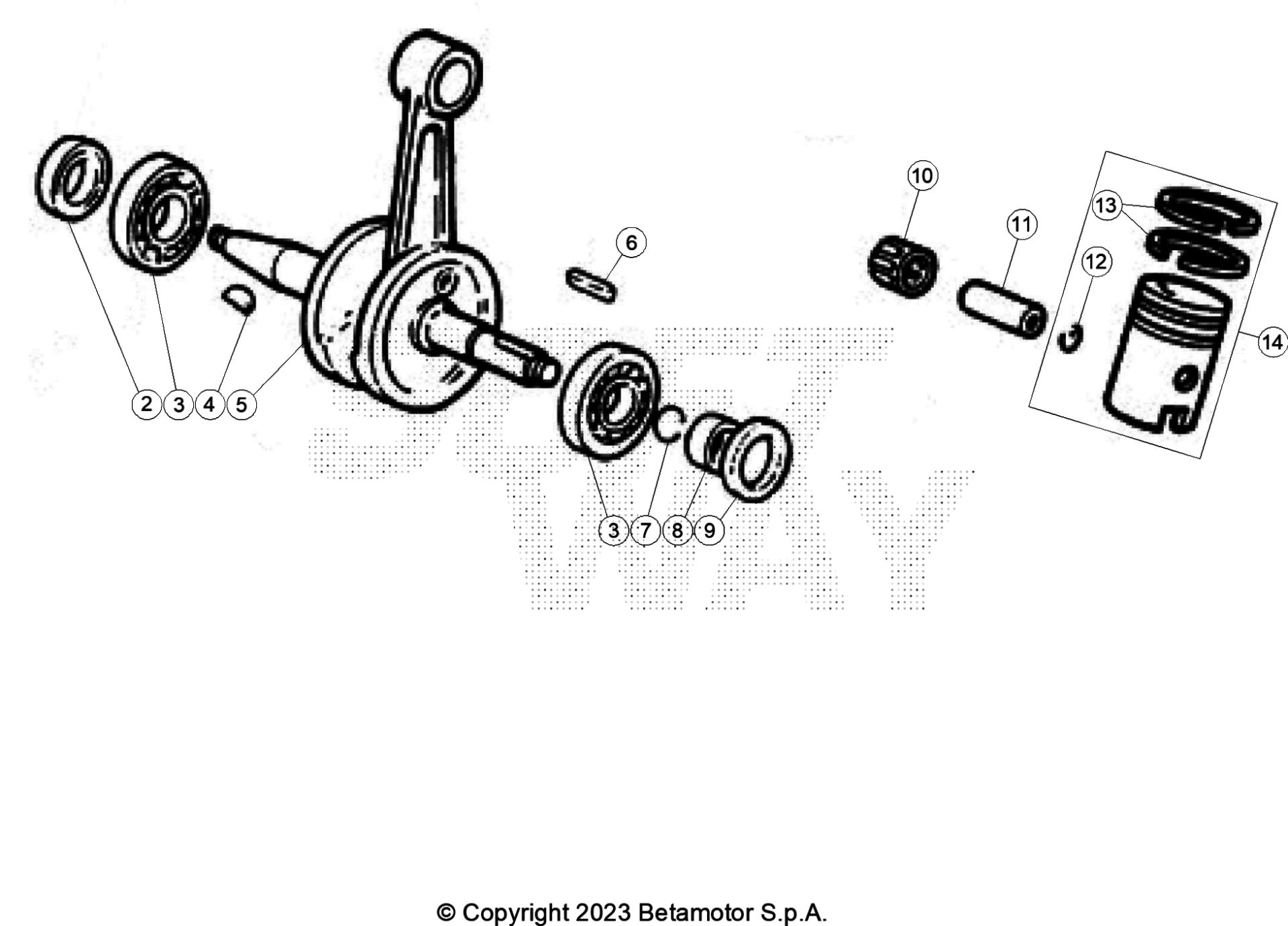

Drawing
Motore > Albero/Motore/Pistone/Contralbero

Valid for:

Rif.	Sku	Name	Price	Qty needed
2	34.02330.000	PARAOLIO B1B D.17X35X8 FERRO(5305069000)	6,48 €	1
3	34.00750.000	CUSCINETTO D.17X47X14 (51.0265.2.000)	23,16 €	2
4	34.01290.000	CHIAVETTA X VOLANO (49.0124.8)	2,64 €	1
5	024.02.001.00.00	ALBERO MOTORE	170,03 €	1
6	34.01280.000	CHIAVETTA X PIGNONE MOTORE (49.0118.0)	2,64 €	1
7	34.00790.000	ANELLO DI TENUTA OR ,5X1,5(53.0104.7)	2,45 €	1
8	34.01380.000	DISTANZ.CUSC.PARAOLIO FRIZ.(49.0449.0)	12,58 €	1
9	34.00970.000	PARAOLIO BAVI U3 D.24X35X7 (53.0537.9)	17,13 €	1
10	34.00700.000	GABBIA K D 12X15X15 (51.0302.9)	14,21 €	1
11	34.01120.000	SPINOTTO (56.0610.0)	9,72 €	1
12	34.01150.000	ANELLO DI FERMO SPINOTTO (03.0213.0)	2,85 €	2
13	046.02.002.00.00	SEGMENTO - KIT	32,49 €	1
14	046.02.003.00.00	PISTONE MOTORE D40,3	57,19 €	1

To see all drawing, select a model
