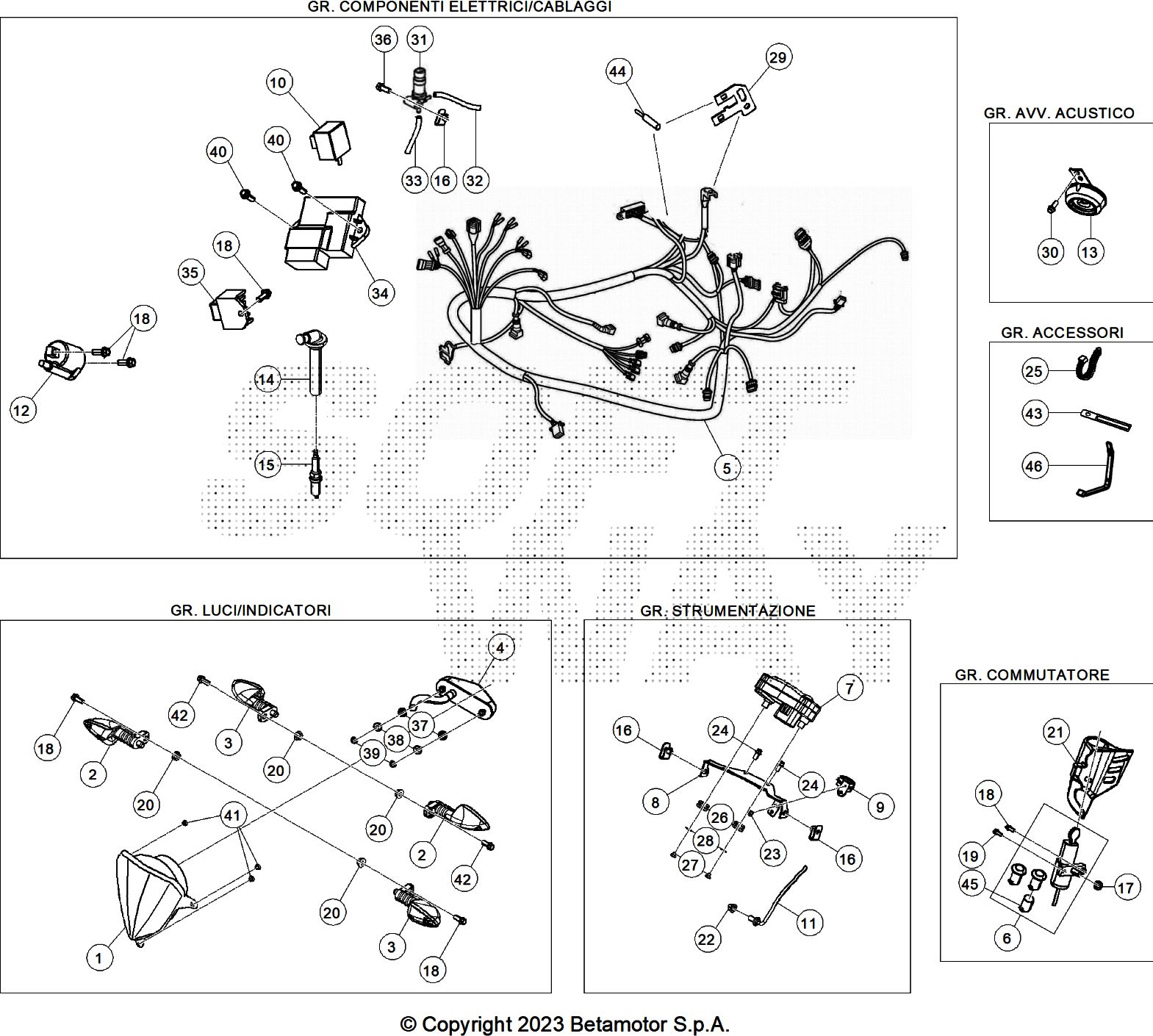

Drawing
Telaio > Impianto Elettrico

Valid for:

BETA > ENDURO RED RR 50 2T > 2025

Rif.	Sku	Name	Price	Qty needed
1	16.46210.000	GRUPPO OTTICO RR 4T	45,24 €	1
2	020.40.060.00.00	INDICATORE DIREZ. ANT DX - POST SX	14,44 €	2
2	051.40.007.00.00	INDICATORE DIREZIONE	16,82 €	2
3	020.40.061.00.00	INDICATORE DIREZ. ANT SX - POST.DX	14,44 €	2
3	051.40.008.00.00	INDICATORE DIREZIONE	16,82 €	2
5	046.40.013.80.00	IMPIANTO ELETTRICO PRINCIPALE RR 2T	124,85 €	1
5	046.40.023.80.00	IMPIANTO ELETTRICO PRINCIPALE RR 2T	124,85 €	1
7	024.40.025.00.00	STRUMENTO DIGITALE	153,87 €	1
8	046.40.002.40.26	SUPPORTO CRUSCOTTO BLACK RR 2T	10,96 €	1
9	25.24464.000	PASSACAVO MASCHERINA FARO	9,67 €	1
10	18.84948.000	INTERMIT. ALP/URBAN 4T	18,04 €	1
11	031.40.166.00.00	SENSORE REED	30,43 €	1
12	021.40.051.00.00	BOBINA	42,79 €	1
13	007.40.050.00.00	AVVISATORE ACUSTICO EVO 2T/4T	6,50 €	1
14	27.13557.000	RACCORDO CANDELA SCHERMATO RJ7-10 D	8,34 €	1
16	25.60311.000	PIASTRINA PER VITE M6	1,11 €	3
17	16.38100.000	GOMMINO PER COMMUTATORE ALP/MOTARD 4.0	0,57 €	1
18	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	6
19	31.30590.000	VITE A STRAPPO 6.14	1,76 €	1
20	13.12550.000	DADO M6.5 FLANGIATO	0,50 €	4
21	051.43.002.00.59	PROTEZIONE	3,03 €	1
22	13.17121.000	DADO SPECIALE M8 FLANGIATO CH.10 -LISCIO	0,50 €	1
23	31.23566.000	VITE 4,5.9 SCREWPLAST TCCCR	0,70 €	1
24	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	2
25	037.40.026.00.00	FASCETTA	1,18 €	2
26	024.40.039.00.00	SILENT BLOCK	1,56 €	2
27	31.73000.000	VITE SPEC. 4.8.TC 8 VOLANO	0,31 €	2
28	27.34800.000	RONDELLA TRANCIATA 4.16	0,31 €	2
29	043.40.014.50.00	STAFFA CAVO ELETTRICO	3,67 €	1
30	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	1
31	024.40.045.80.00	VALVOLA	98,39 €	1
32	024.40.047.82.00	TUBO	1,18 €	1
33	024.40.048.82.00	TUBO	1,02 €	1
34	046.40.014.00.00	CENTRALINA	256,35 €	1
35	27.28094.000	REGOLATORE	163,37 €	1
36	11.50300.000	BULLONE 6.30 RS CH 8	0,35 €	1
37	16.34903.000	GOMMINO STRUMENTO VAM -200	0,38 €	2
38	043.40.015.00.00	DISTANZIALE	1,38 €	2
39	13.10910.000	DADO 4 AUTOBLOCCANTE	0,61 €	2
40	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	2
41	31.23580.000	VITE 4,8.13 TMTIC AUTOFILETT.	0,28 €	3
42	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	2
43	032.35.049.00.00	FASCETTA	1,70 €	1
44	037.40.022.00.00	CONDENSATORE	7,20 €	1
46	037.40.182.00.00	FASCETTA	1,32 €	4

To see all drawing, select a model

BETA > ENDURO RED RR 50 2T > 2025
