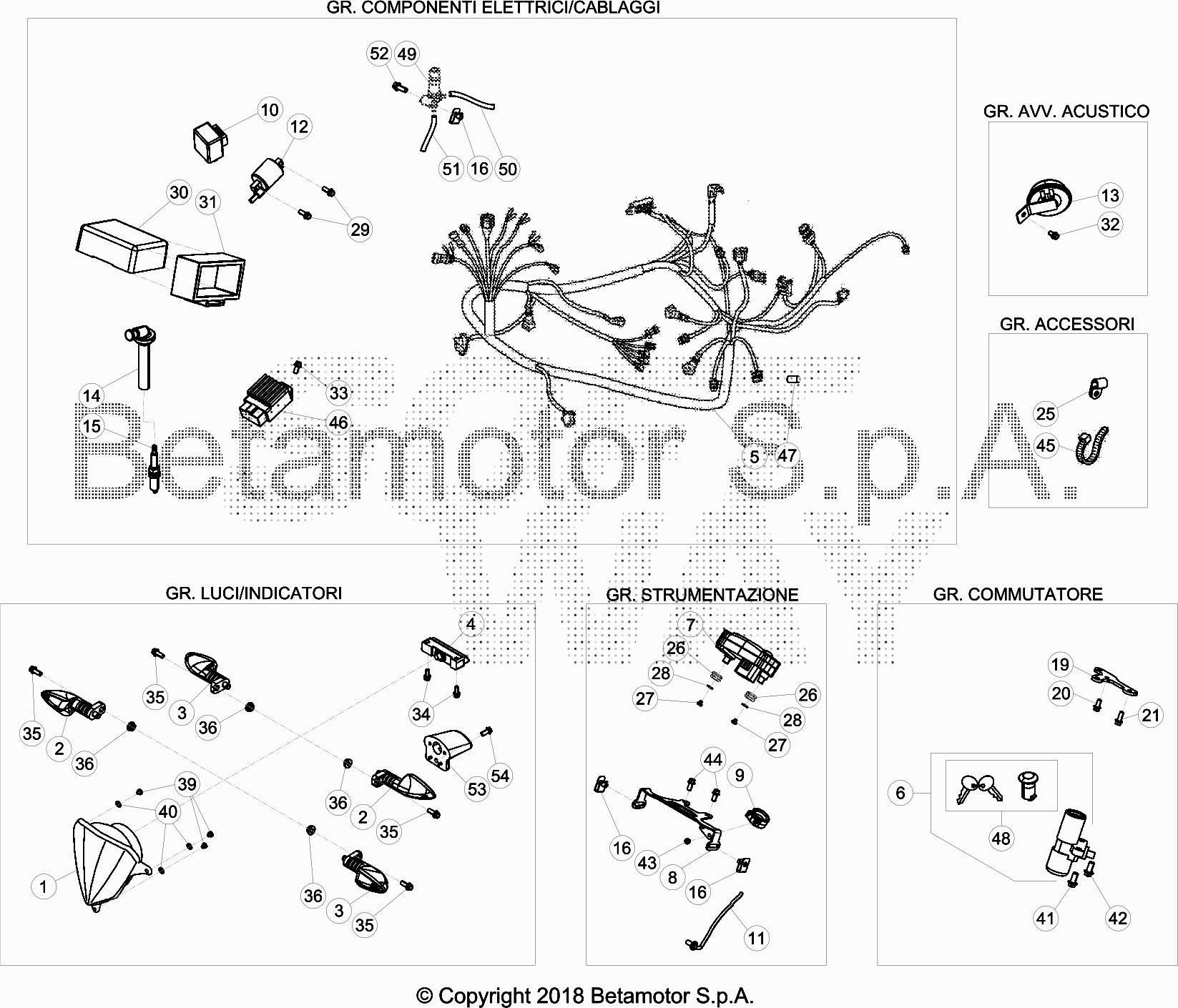

Drawing
Telaio > Impianto Elettrico

Valid for:

BETA > MOTARD RR 50 2T TRACK R > 2019

Rif.	Sku	Name	Price	Qty needed
1	031.40.006.00.00	GRUPPO OTTICO	45,24 €	1
2	020.40.060.00.00	INDICATORE DIREZ. ANT DX - POST SX	14,44 €	2
3	020.40.061.00.00	INDICATORE DIREZ. ANT SX - POST.DX	14,44 €	2
4	024.40.056.00.00	GRUPPO OTTICO POSTERIORE	35,21 €	1
5	024.40.041.00.00	IMPIANTO ELETTRICO PRINCIPALE	116,75 €	1
6	024.40.001.00.00	COMMUTATORE CON CHIAVI E B/STERZO RR	80,09 €	1
7	024.40.038.82.00	STRUMENTO DIGITALE	153,87 €	1
8	024.40.027.40.26	STAFFA STRUMENTO DIGITALE	13,46 €	1
9	25.24464.000	PASSACAVO MASCHERINA FARO	9,67 €	1
10	18.84948.000	INTERMIT. ALP/URBAN 4T	18,04 €	1
13	007.40.050.00.00	AVVISATORE ACUSTICO EVO 2T/4T	6,50 €	1
14	27.13557.000	RACCORDO CANDELA SCHERMATO RJ7-10 D	8,34 €	1
15	34.02240.000	CANDELA NGK BR9ES C/RESIST. (1101559000)	17,20 €	1
16	25.60311.000	PIASTRINA PER VITE M6	1,11 €	3
19	024.40.018.50.00	STAFFA BLOCCASTERZO -ZINCATO-	14,03 €	1
20	31.30590.000	VITE A STRAPPO 6.14	1,76 €	1
35	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	4
25	15.14301.052	FASCETTA FISS.TUBO FRENO POST.ALP-4T	1,02 €	1
26	024.40.039.00.00	SILENT BLOCK	1,56 €	2
27	31.73000.000	VITE SPEC. 4.8.TC 8 VOLANO	0,31 €	2
28	27.34800.000	RONDELLA TRANCIATA 4.16	0,31 €	2
30	024.40.042.00.00	CENTRALINA	286,61 €	1
31	16.23325.000	GOMMA SUPP.CENTRALINA REV 3	2,09 €	1
33	11.47017.000	BULLONE 6.12 FLANGIATO AUTOFILETTANTE	4,87 €	3
34	11.46360.000	BULLONE 5.16 RS CH 8 FLANGIATO	0,65 €	2
36	13.12550.000	DADO M6.5 FLANGIATO	0,50 €	4
39	31.26190.000	VITE 4.12 TCIC UNI	0,04 €	3
40	27.34650.000	RONDELLA 4.9	0,10 €	3
41	31.63925.000	VITE A STRAPPO M8.18	4,01 €	1
42	31.63890.000	VITE BRUGOLA TCCE 8.20	0,76 €	1
43	31.23566.000	VITE 4,5.9 SCREWPLAST TCCCR	0,70 €	1
44	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	2
45	15.14264.000	FASCETTA PLAST	0,76 €	1
46	27.28094.000	REGOLATORE	163,37 €	1
47	031.40.051.00.00	CONDENSATORE	6,31 €	1
48	021.40.041.82.00	SERRATURA	28,63 €	1
49	024.40.045.80.00	VALVOLA	98,39 €	1
50	024.40.047.82.00	TUBO	1,18 €	1
51	024.40.048.82.00	TUBO	1,02 €	1
52	11.50300.000	BULLONE 6.30 RS CH 8	0,35 €	1
53	024.40.053.00.00	LUCE TARGA RR 2T	13,36 €	1
54	31.23565.000	VITE 4,5.15 SCREWPLAST TCCCR	0,51 €	1
